سیم قلع کش حلزونی RELIFE RL-1520 1.5mm

بررسی کاربردهای ریلایف RL-1520؛ بافت 1.5 میلی‌متری برای پاک‌سازی دقیق قلع از برد

سیم قلع کش RELIFE RL-1520 یک سیم قلع‌کش یا Desoldering Wick تخصصی برای برداشتن قلع اضافی از روی بردهای الکترونیکی است. این مدل با عرض 1.5 میلی‌متر و طول 2 متر در گروه سایزهای مناسب برای کارهای ظریف‌تر قرار می‌گیرد و برای پاک‌سازی پدها، پایه قطعات SMD، نواحی لحیم‌کاری و آماده‌سازی سطح برد پیش از نصب مجدد قطعه کاربرد دارد.

ساختار RL-1520 از بافت دقیق سیم مسی تشکیل شده است. هنگامی که قلع روی برد با نوک هویه ذوب می‌شود، سیم قلع‌کش روی آن قرار می‌گیرد و قلع مذاب به‌واسطه ساختار بافته‌شده سیم جذب می‌شود. به همین دلیل، عملکرد این ابزار فقط به جنس مس محدود نیست و کیفیت بافت، فلاکس موجود در سیم، انتقال حرارت و روش استفاده نیز در میزان جذب قلع نقش دارند.

عرض 1.5 میلی‌متر در این مدل اهمیت زیادی دارد. سیم‌های پهن‌تر برای حجم بیشتر قلع و سطوح بزرگ‌تر مناسب هستند، اما سیم باریک‌تر کنترل بهتری روی نقاط کوچک و متراکم ایجاد می‌کند. به همین دلیل RL-1520 می‌تواند برای تعمیرات موبایل، بردهای SMD و تمیزکاری دقیق پدها انتخاب مناسبی باشد؛ به‌خصوص زمانی که هدف، برداشتن لایه یا مقدار محدودی از قلع باقی‌مانده است، نه تخلیه حجم زیادی از قلع در یک ناحیه بزرگ.

اگر گزینه‌ای پهن‌تر نیاز داشتید، سیم قلع کش مکانیک مدل SR20 2mm انتخاب مناسبی محسوب می‌شود؛ بدون رسوب

RL-1520 چگونه قلع اضافه روی برد را جذب می‌کند؟

سیم قلع‌کش مانند قلع‌کش پمپی با مکش مکانیکی کار نمی‌کند. بافت مسی آن پس از تماس با قلع مذاب، قلع را در میان رشته‌های خود جذب می‌کند. این فرایند به خاصیت مویرگی در بافت سیم وابسته است و هرچه تماس حرارتی و سطح تماس مناسب‌تر باشد، انتقال قلع از پد به سیم بهتر انجام می‌شود.

برای استفاده، ابتدا سیم RL-1520 روی محل دارای قلع قرار می‌گیرد و نوک هویه روی قسمت بالایی سیم قرار داده می‌شود. با انتقال حرارت، قلع زیر سیم ذوب شده و وارد بافت مسی می‌شود. پس از اشباع شدن قسمت مورد استفاده، بخش مصرف‌شده سیم باید بریده شود و قسمت تازه برای نقطه بعدی استفاده شود.

نکته تعمیرکاری: برای جذب بهتر، سیم قلع‌کش را با فشار روی برد نکشید. در حالت صحیح، حرارت باید باعث ذوب شدن قلع شود و سیم در همان زمان آن را جذب کند. فشار مکانیکی زیاد، به‌خصوص روی پدهای ظریف موبایل، می‌تواند خطر جدا شدن یا آسیب دیدن پد را افزایش دهد.

طراحی رول‌دار و چرخ تنظیم سیم در RELIFE RL-1520

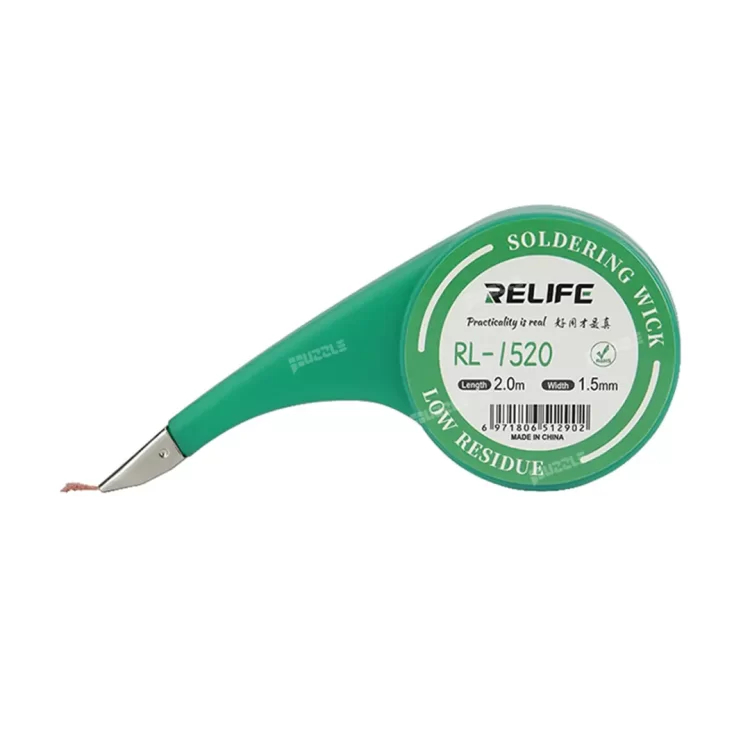

یکی از تفاوت‌های کاربردی RL-1520 با سیم قلع‌کش‌های ساده، طراحی یکپارچه رول و محفظه نگهدارنده آن است. سیم داخل بدنه پیچیده شده و از دهانه فلزی جلوی محصول خارج می‌شود؛ بنابراین تعمیرکار لازم نیست هر بار یک رول آزاد از سیم را روی میز قرار دهد.

وجود چرخ تنظیم یا Thumb Wheel نیز امکان کنترل مقدار سیم خارج‌شده را فراهم می‌کند. اگر سیم بیش از مقدار موردنیاز بیرون آمده باشد، می‌توان آن را با مکانیزم جمع‌کننده به داخل محفظه برگرداند. این موضوع باعث می‌شود مصرف سیم کنترل‌شده‌تر باشد و قسمت استفاده‌نشده کمتر در معرض آلودگی و رطوبت قرار بگیرد.

محفظه بسته محصول علاوه بر نظم بیشتر روی میز تعمیرات، به محافظت از سیم در برابر شرایط محیطی نیز کمک می‌کند. این موضوع برای سیم قلع‌کش اهمیت دارد، زیرا اکسیدشدن مس یا افت کیفیت مواد فعال روی سیم می‌تواند عملکرد جذب را در طول زمان کاهش دهد.

بافت مسی دقیق RL-1520 چه تأثیری روی عملکرد دارد؟

برند RELIFE برای خانواده این سیم‌ها روی بافت دقیق هندسی مس تأکید کرده است. در یک سیم قلع‌کش، بافت سیم فقط برای نگه داشتن رشته‌های مسی نیست؛ شکل و تراکم بافت روی سطح تماس با قلع و مسیر حرکت قلع در میان رشته‌ها اثر می‌گذارد.

RL-1520 با بافت ریزتر برای جذب کنترل‌شده قلع طراحی شده و سازنده آن را برای کاربردهای دقیق روی برد معرفی می‌کند. فروشندگان تخصصی نیز این مدل را برای پاک‌سازی پدهای PCB، تعمیرات موبایل و کارهای BGA عرضه کرده‌اند.

با این حال، ادعاهایی مانند جذب چند برابر بیشتر از سیم‌های معمولی را باید به‌عنوان ادعای سازنده یا فروشنده در نظر گرفت، نه نتیجه یک تست مستقل. عملکرد واقعی می‌تواند با توجه به نوع قلع، فلاکس، دمای هویه، شکل نوک هویه و وضعیت سطح برد متفاوت باشد.

استفاده از فلاکس همراه RL-1520؛ چه زمانی لازم است؟

سیم قلع‌کش برای جذب قلع به انتقال حرارت و جریان مناسب قلع مذاب در بافت خود نیاز دارد. به همین دلیل، فلاکس می‌تواند عملکرد سیم را به‌طور محسوسی بهتر کند؛ مخصوصاً زمانی که قلع روی برد اکسید شده، قدیمی یا سخت‌ذوب باشد.

اگر سیم به‌خوبی قلع را جذب نمی‌کند، اولین واکنش نباید افزایش شدید دمای هویه باشد. وضعیت نوک هویه، تماس حرارتی، مقدار فلاکس و تازه بودن قسمت سیم را نیز باید بررسی کرد. در تجربه‌های تعمیرکاری مستقل نیز استفاده از فلاکس مناسب، نوک هویه با انتقال حرارت خوب و اعمال فشار کم از عوامل مهم برای عملکرد صحیح سیم قلع‌کش عنوان شده است.

RL-1520 به‌عنوان یک سیم Low Residue / No-Clean معرفی می‌شود و سازنده برای باقی‌مانده آن ویژگی‌هایی مانند هالوژن‌فری و غیررسانا بودن را اعلام کرده است. با این حال، «No-Clean» نباید به معنی بی‌نیازی مطلق از تمیزکاری تمام بردها تفسیر شود؛ در تعمیرات حرفه‌ای، تصمیم درباره تمیز کردن فلاکس باید بر اساس نوع ماده، حساسیت برد و استاندارد کاری تعمیرکار گرفته شود.

عرض 1.5 برای چه نوع کار تعمیراتی انتخاب بهتری است؟

کاربرد اصلی این مدل در تعمیرات موبایل، پاک‌سازی کنترل‌شده قلع باقی‌مانده روی برد است. برای مثال پس از برداشتن یک قطعه SMD یا آی‌سی، معمولاً مقداری قلع روی پدها باقی می‌ماند و سطح کاملاً یکنواختی برای نصب قطعه جدید ایجاد نمی‌شود. سیم قلع‌کش می‌تواند این باقی‌مانده را کاهش دهد تا سطح پد برای مرحله بعدی آماده‌تر شود.

RL-1520 با عرض 1.5 میلی‌متر نسبت به مدل‌های عریض‌تر خانواده RELIFE، سطح تماس کوچک‌تری دارد و برای کارهای دقیق‌تر مناسب‌تر است. این ویژگی در اطراف قطعات SMD، پدهای کوچک، پایه‌های آی‌سی، کانکتورها و نقاطی که فضای اطراف محدود است اهمیت بیشتری پیدا می‌کند.

• تمیز کردن پدها پس از برداشتن قطعات SMD
• پاک کردن قلع اضافی اطراف پایه‌های آی‌سی
• آماده‌سازی سطح برای نصب مجدد قطعه
• تمیز کردن قلع باقی‌مانده روی کانکتورها
• اصلاح پل‌های لحیم و قلع اضافی در نقاط نزدیک به یکدیگر
• تمیزکاری پدهای برد پس از عملیات BGA و ریبال
• اصلاح لحیم‌کاری‌های نامرتب روی بردهای الکترونیکی

در چنین کاربردهایی، مزیت سایز 1.5 میلی‌متر این است که تعمیرکار می‌تواند سیم را روی ناحیه موردنظر قرار دهد بدون اینکه سطح بزرگی از برد را هم‌زمان درگیر کند. البته 1.5 میلی‌متر به معنی مناسب بودن برای تمام عملیات قلع‌کشی نیست. اگر حجم قلع زیاد باشد یا بخواهید سطح وسیع‌تری را در یک مرحله تمیز کنید، سیم قلع‌کش عریض‌تر می‌تواند سریع‌تر عمل کند.

تفاوت RL-1520 با سیم قلع‌کش‌های معمولی

تفاوت این محصول فقط در برند RELIFE نیست. ترکیب بافت مسی دقیق، عرض 1.5 میلی‌متر، رول 2 متری، محفظه بسته، دهانه فلزی و چرخ تنظیم سیم باعث شده RL-1520 به‌عنوان یک ابزار مصرفی منظم برای میز تعمیرات طراحی شود.

در سیم‌های ساده، معمولاً تعمیرکار با یک رول آزاد کار می‌کند و باید مقدار موردنیاز را جدا کند. در RL-1520 سیم از داخل محفظه خارج می‌شود و مقدار مصرفی را می‌توان کنترل کرد. برای تعمیرکاری که در طول روز چندین بار از سیم قلع‌کش استفاده می‌کند، این تفاوت بیشتر از یک ویژگی ظاهری اهمیت دارد و باعث می‌شود ابزار سریع‌تر در دسترس باشد و سیم مصرف‌نشده کمتر روی میز رها شود.

نکات مهم برای استفاده صحیح

• از قسمت تازه و اشباع‌نشده سیم برای هر ناحیه جدید استفاده کنید.
• سیم را با فشار روی پدهای برد نکشید.
• ابتدا اجازه دهید قلع به‌خوبی ذوب شود و سپس جذب سیم را انجام دهید.
• برای قلع‌های اکسیدشده یا سخت‌ذوب، استفاده از فلاکس مناسب می‌تواند جذب را بهتر کند.
• از نوک هویه‌ای استفاده کنید که انتقال حرارت مناسبی داشته باشد.
• برای پدهای بسیار کوچک، عرض 1.5 میلی‌متر را طوری روی محل قرار دهید که با قطعات و پدهای مجاور تماس ناخواسته ایجاد نکند.
• قسمت اشباع‌شده سیم را جدا کنید و آن را برای مرحله بعدی استفاده نکنید.
• پس از پایان کار، در صورت نیاز باقی‌مانده فلاکس و آلودگی سطح برد را با روش مناسب تعمیراتی پاک کنید.
• عرض ۱.۵ میلی‌متر در مدل RL-1520 به این معنی نیست که این سیم برای هر مقدار قلع مناسب‌تر از سایزهای بزرگ‌تر است. این سایز بیشتر برای کنترل روی محدوده‌های کوچک و متراکم کاربرد دارد؛ در نواحی بزرگ‌تر یا زمانی که حجم قلع زیاد است، انتخاب سیم قلع‌کش پهن‌تر می‌تواند سطح تماس بیشتری ایجاد کند.
• RL-1520 به‌عنوان سیم قلع‌کش Low Residue عرضه می‌شود و مشخصات محصول، باقی‌مانده فلاکس آن را Halide-Free و غیررسانا معرفی می‌کنند. با این حال، «Low Residue» به معنی صفر بودن باقی‌مانده نیست و در تعمیرات حساس، روش تمیزکاری باید بر اساس نوع فلاکس، برد و استاندارد کاری تعمیرکار تعیین شود.

تجربه مهم در قلع‌کشی: اگر سیم قلع‌کش به برد می‌چسبد، آن را به زور جدا نکنید. ابتدا با حفظ تماس هویه، قلع را دوباره روان کنید و سپس سیم و هویه را با هم از محل دور کنید. کشیدن سیم در حالی که قلع هنوز منجمد شده می‌تواند به پد یا مسیر برد فشار وارد کند.

جمع‌بندی؛ گزینه‌ای امتحان‌پس‌داده برای تعمیرکاران

ریلایف RL-1520 یک سیم قلع‌کش 1.5 میلی‌متری و 2 متری برای پاک‌سازی قلع اضافی از روی برد است که تمرکز آن روی کار دقیق، کنترل بهتر و نظم بیشتر هنگام استفاده قرار دارد. بافت مسی دقیق، ساختار جذب مویرگی، باقی‌مانده کم و محفظه رول‌دار با چرخ تنظیم، آن را برای استفاده روزمره روی میز تعمیرات مناسب می‌کند.

سایز 1.5 میلی‌متر این مدل به‌خصوص زمانی کاربردی است که تعمیرکار روی پدهای کوچک، قطعات SMD، آی‌سی‌ها و بردهای متراکم کار می‌کند و نمی‌خواهد سیم قلع‌کش پهن‌تر سطح زیادی از ناحیه تعمیر را درگیر کند. البته نتیجه نهایی فقط به خود سیم وابسته نیست و انتخاب نوک هویه، انتقال حرارت، فلاکس و روش کار تعمیرکار نقش تعیین‌کننده‌ای دارند.

بنابراین RL-1520 را بهتر است یک مصرفی دقیق برای پاک‌سازی و آماده‌سازی پدهای PCB در نظر گرفت، نه جایگزین مطلق قلع‌کش پمپی. در تعمیرات حرفه‌ای، این دو ابزار می‌توانند مکمل یکدیگر باشند؛ به‌خصوص زمانی که ابتدا باید حجم قلع کاهش پیدا کند و سپس سطح پد با دقت بیشتری تمیز و یکنواخت شود.
