شابلون آیفون iPhone XS

شابلون آیفون iPhone XS

دلایل مختلفی مثل رطوبت و آبخوردگی، ضربه و یا سوختگی، باعث قطع ارتباط پایه های آی سی ها با بورد گوشی می شود. برای ترمیم پایه های آسیب دیده آی سی ها از ابزارهای مختلفی استفاده می شود مانند:

• شابلون
• هیتر و هویه
• روغن فلکس
• خمیر قلع
• کاردک
• قلع کش
• برس تمیز کننده

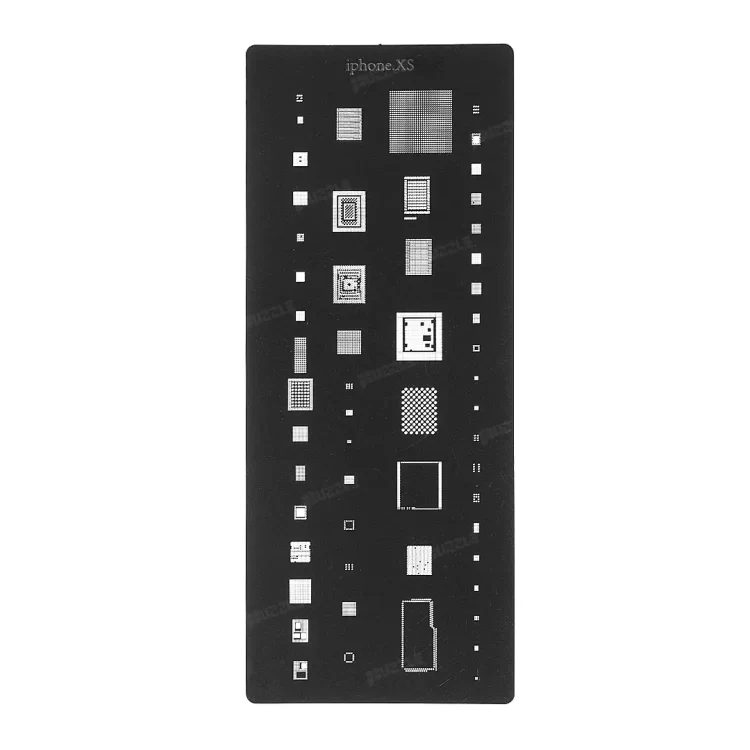

برای ساخت شابلون ها به برش های دقیق و حساب شده با فاصله های میکرونی که به وسیله دستگاه های برش CNC انجام می شود، نیاز است. شابلون آیفون iPhone XS دارای شبکه های دقیق و مناسب برای Reball (ریبال) کردن آی سی های BGA وA12 -CPU و هارد، بیس باند، تغذیه، وای فای و شارژ می باشد. همچنین انتخاب مناسبی برای مونتاژ آی سی های بورد و پایه سازی آی سی های iphone XS می باشد.

این ابزار دارای استحکام و مقاومت بالا در برابر خمیدگی و حرارت می باشد، چراکه ساخته شده از استیل است و استیل در برابر حرارت، از مقاومت بالایی برخوردار می باشد.

برای ترمیم پایه های آی سی، می بایست ابتدا آی سی را از بورد جدا کنیم، این کار به وسیله هیتر صورت می گیرد، که توسط آن به آی سی حرارت داده تا پایه های آن ذوب شده و روی بورد اندکی بلغزد، سپس به همراه شابلون و خمیر قلع پایه ها را بازسازی می کنیم. در مرحله ی پایانی، آی سی را توسط پنس از روی بورد جدا کرده و پایه های قبلی را از روی آی سی و بورد به وسیله نوک هویه کاتری و قلع کش سیمی پاک می کنیم. این روش یکی از راه های انجام این کار است.
