ال سی دی روکاری آیفون X

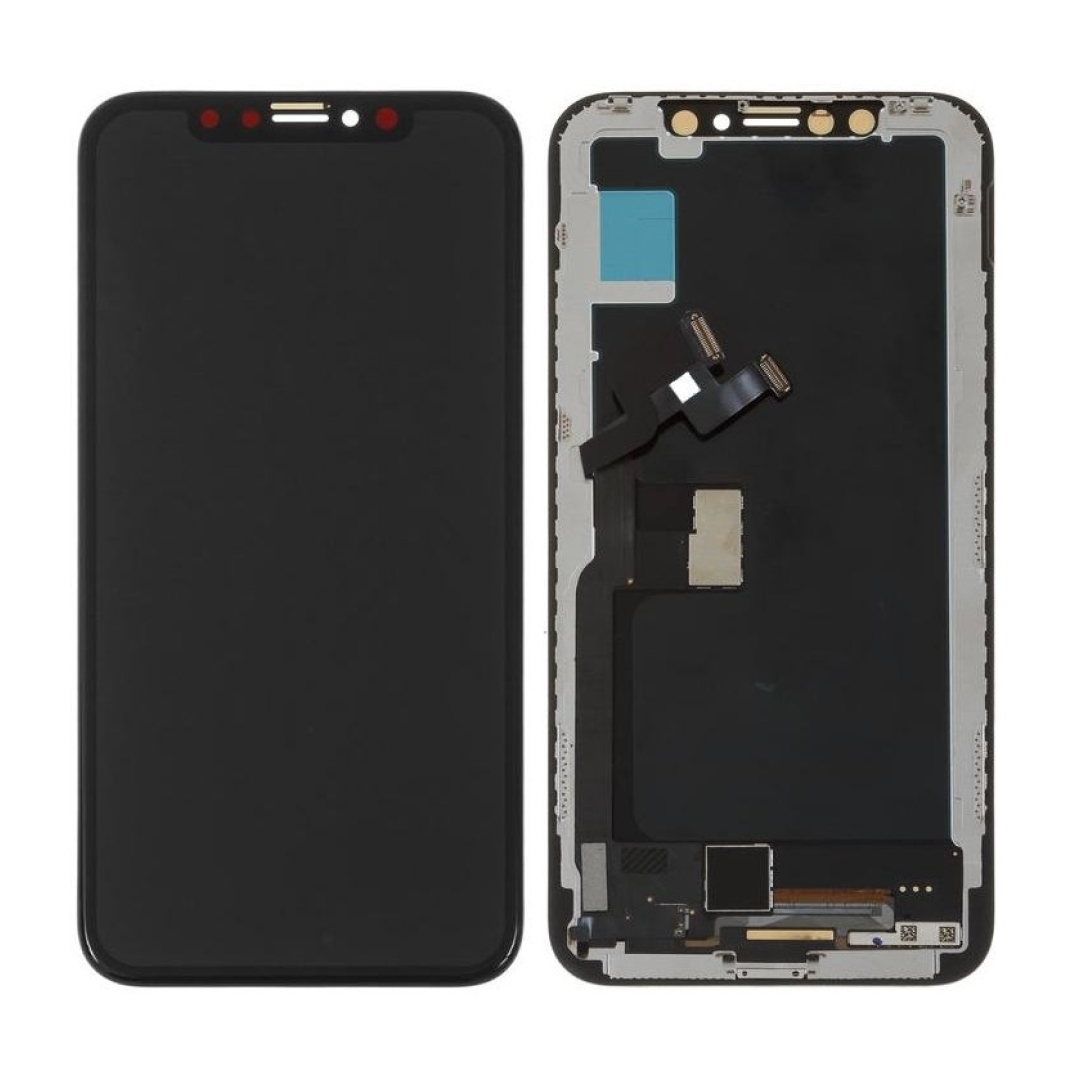

ال سی دی روکاری آیفون iPhone X یک نمایشگر Original Pulled با منشأ پنل اصلی Apple است که پیش‌تر روی یک دستگاه اصلی نصب بوده و پس از جداسازی برای استفاده مجدد در تعمیر عرضه می‌شود. بنابراین این قطعه از نظر منشأ با نمایشگرهای Aftermarket مانند GX و KOX متفاوت است و در عین حال باید به‌عنوان یک قطعه استوک در نظر گرفته شود، نه نمایشگر نو و تولیدشده برای بازار قطعات.

آیفون X از نسل نخست آیفون‌های تمام‌صفحه اپل با نمایشگر OLED است و از پنل 5.8 اینچی Super Retina HD با رزولوشن 2436×1125 پیکسل، تراکم 458 پیکسل در هر اینچ، پشتیبانی از HDR، رنگ گسترده P3 و True Tone استفاده می‌کند. به همین دلیل در تعمیر این مدل، نوع پنل اهمیت زیادی دارد و نمایشگرهای LCD یا OLED افترمارکت را نباید از نظر ساختار و مشخصات با پنل اصلی یکسان در نظر گرفت.

این محصول برای همکاران و تعمیرکاران دارای مجوز معتبر صنفی عرضه می‌شود و فاقد گارانتی است. در قطعه روکاری، وضعیت واقعی پنل باید در زمان تست فنی بررسی شود و صرف عبارت «اورجینال» به معنی نو بودن یا نداشتن سابقه استفاده نیست.

سازگاری ال سی دی روکاری آیفون X و تشخیص مدل صحیح

این نمایشگر مخصوص iPhone X است. آیفون X با مدل‌نامبرهای A1865، A1901 و A1902 عرضه شده است و تفاوت‌های منطقه‌ای این مدل‌ها مربوط به پشتیبانی شبکه و بازار عرضه است؛ مجموعه نمایشگر دستگاه در این خانواده بر پایه همان نمایشگر 5.8 اینچی OLED طراحی شده است.

شناسه داخلی دستگاه نیز بسته به نسخه منطقه‌ای می‌تواند iPhone10,3 یا iPhone10,6 باشد. بنابراین در زمان سفارش قطعه، تشخیص مدل باید بر اساس خود دستگاه انجام شود و صرفاً شباهت ظاهری با مدل‌های دیگر آیفون مبنای انتخاب قرار نگیرد.

از نظر نمایشگر، iPhone X را نباید با iPhone XR اشتباه گرفت. هر دو دستگاه از نمایشگر 6.1 اینچی استفاده می‌کنند، اما iPhone X دارای پنل OLED است، در حالی که XR از LCD استفاده می‌کند. همچنین iPhone XS و XS Max اگرچه از نسل OLED هستند، مجموعه نمایشگر متفاوتی دارند و نباید نمایشگر آن‌ها به‌عنوان قطعه سازگار با iPhone X در نظر گرفته شود.

برای تشخیص سریع قطعه مناسب:

• مدل دستگاه: iPhone X
• مدل‌نامبرهای اصلی: A1865، A1901 و A1902
• نوع نمایشگر اصلی: OLED
• اندازه: 5.8 اینچ
• رزولوشن: 2436×1125 پیکسل
• تراکم: 458 پیکسل در هر اینچ

در نتیجه، هنگام خرید یا تفکیک قطعات، عبارت «LCD آیفون X» در بازار لزوماً به معنی فناوری LCD نیست و ممکن است به‌صورت عمومی برای مجموعه نمایشگر استفاده شود؛ اما از نظر فنی، پنل اصلی این مدل OLED است.

روکاری iPhone X دقیقاً چیست و چه تفاوتی با کیفیت‌های دیگر دارد؟

در این محصول، روکاری / Original Pulled به نمایشگری گفته می‌شود که قبلاً روی یک iPhone X اصلی نصب بوده و پس از جداسازی از دستگاه، برای استفاده مجدد در تعمیر عرضه شده است. بنابراین منشأ پنل، نمایشگر اصلی دستگاه است و استوک بودن آن باید در زمان انتخاب قطعه برای مشتری و تعمیرکار شفاف باشد.

این مفهوم با نمایشگرهای افترمارکت تفاوت دارد. در نمایشگر افترمارکت، پنل توسط تولیدکننده ثالث ساخته می‌شود؛ اما در Original Pulled، مبنای قطعه یک مجموعه نمایشگر اصلی جداسازی‌شده از دستگاه است. به همین دلیل در مقایسه قطعات، فقط عبارت «اورجینال» کافی نیست و باید منشأ پنل و وضعیت واقعی آن در زمان تست در نظر گرفته شود.

برای iPhone X، در مجموعه محصولات پازل کیفیت‌های جایگزین نیز وجود دارد:

• ال سی دی GX آیفون X؛ گزینه افترمارکت از تولیدکننده ثالث.
• ال سی دی KOX آیفون X؛ گزینه افترمارکت دیگر برای همین مدل.

بنابراین تفاوت اصلی در انتخاب بین این کیفیت‌ها، ابتدا به منشأ پنل و سپس به وضعیت و کیفیت واقعی قطعه مربوط می‌شود. برای یک نمایشگر روکاری نیز تست تصویر و تاچ قبل از نصب نهایی همچنان ضروری است؛ زیرا استوک بودن قطعه به‌تنهایی وضعیت فعلی پنل را مشخص نمی‌کند.

نکات تعمیرکاری و تست ال سی دی iPhone X قبل از نصب

تعویض نمایشگر iPhone X از نظر تعمیرکاری یک تفاوت مهم با بسیاری از مدل‌های قدیمی‌تر دارد: مجموعه بالای نمایشگر با قطعات مرتبط با Face ID در ارتباط است و هنگام جداسازی نمایشگر باید با دقت زیادی با فلت اسپیکر مکالمه و سنسورهای جلویی برخورد شود. مجموعه اسپیکر و سنسور متصل به پشت نمایشگر شامل اجزای مرتبط با سیستم تشخیص چهره است و آسیب به بخش‌های جفت‌شده با دستگاه می‌تواند باعث از کار افتادن Face ID شود.

قبل از چسب‌کاری و بستن کامل دستگاه، بهتر است مجموعه نمایشگر با اتصال کامل به برد تست شود:

• تصویر: صفحه را روی زمینه‌های روشن و تیره بررسی کنید تا خطوط، لکه‌های غیرعادی، نقاط خاموش، پرش تصویر یا تغییرات غیرعادی روشنایی مشخص شود.
• OLED: در بخش‌های مختلف نمایشگر یکنواختی رنگ و روشنایی را بررسی کنید. وجود خطوط سبز یا رنگی، لکه‌های غیرعادی و تغییر رنگ موضعی باید قبل از نصب نهایی مشخص شود.
• تاچ: تمام سطح نمایشگر، مخصوصاً لبه‌ها و قسمت میانی، با لمس، تایپ و حرکت انگشت تست شود تا ناحیه مرده، تأخیر یا لمس ناخواسته وجود نداشته باشد.
• فلت نمایشگر: فلت‌ها نباید با خم تند، فشار نقطه‌ای یا چین ایجادشده در زمان نصب داخل شاسی قرار بگیرند. مسیر قرارگیری فلت باید با وضعیت مناسب داخل بدنه هماهنگ باشد.
• کانکتورها: نشستن صحیح کانکتورهای نمایشگر و نبود آلودگی، آسیب یا پین خم‌شده روی برد بررسی شود.
• True Tone: قبل از تعویض، وضعیت True Tone دستگاه ثبت شود. بعد از نصب نمایشگر جایگزین، عملکرد آن دوباره بررسی شود؛ در iPhone X انتقال اطلاعات نمایشگر با ابزار پروگرامر می‌تواند برای حفظ True Tone مطرح باشد.
• Face ID: قبل از بستن کامل دستگاه، باز شدن قفل با Face ID و عملکرد مجموعه سنسورهای جلویی بررسی شود. در زمان انتقال مجموعه اسپیکر و سنسورها، نباید به فلت یا اجزای متصل به آن آسیب وارد شود.
• سنسور مجاورت: با برقراری تماس و نزدیک کردن دستگاه به صورت، خاموش شدن صحیح نمایشگر هنگام نزدیک شدن به گوش بررسی شود.

یکی از نکات مهم در iPhone X این است که خرابی تصویر یا تاچ همیشه به معنی خرابی خود پنل نیست. اگر بعد از تعویض، تاچ ناقص، قطع و وصل شدن تصویر یا عملکرد غیرعادی مشاهده شد، قبل از نصب قطعه دوم باید کانکتور، فلت، محل نشستن مجموعه نمایشگر، شاسی و مسیرهای مرتبط روی برد نیز بررسی شوند.

همچنین نمایشگر را نباید برای مدت طولانی در شرایطی که فلت‌ها تحت کشش یا فشار هستند تست کرد. تست اولیه باید با قرارگیری صحیح مجموعه و بدون اعمال فشار دستی روی نقاط مختلف نمایشگر انجام شود تا نتیجه تست به وضعیت واقعی نصب نزدیک باشد.

نکته مهم iPhone X؛ True Tone و انتقال اطلاعات نمایشگر

در iPhone X، True Tone به اطلاعات ذخیره‌شده مرتبط با نمایشگر وابسته است و تعویض پنل می‌تواند باعث غیرفعال شدن این قابلیت شود؛ حتی زمانی که نمایشگر جایگزین از نوع اصلی باشد. به همین دلیل در تعمیرکاری این مدل، موضوع True Tone با «اصلی یا کپی بودن پنل» یکی نیست و باید به انتقال اطلاعات نمایشگر نیز توجه شود.

در تجربه‌های تعمیرکاران، استفاده از پروگرامر برای خواندن و انتقال اطلاعات نمایشگر قبلی به نمایشگر جایگزین یکی از روش‌های مورد استفاده برای حفظ True Tone در iPhone X است. این موضوع به‌خصوص زمانی اهمیت دارد که تعمیرکار بخواهد قابلیت‌های نمایشگر قبل از تعمیر تا حد امکان حفظ شوند.

بنابراین اگر نمایشگر قبلی هنوز قابل خواندن است، بهتر است وضعیت True Tone و اطلاعات نمایشگر قبل از جداسازی ثبت و در صورت نیاز، فرآیند انتقال اطلاعات پیش از کنار گذاشتن کامل پنل قبلی انجام شود.

نکته تعمیرکاری: از کار افتادن True Tone بعد از تعویض نمایشگر را نباید به‌تنهایی به خرابی پنل جدید نسبت داد. در iPhone X، ارتباط این قابلیت با اطلاعات نمایشگر باعث می‌شود فرآیند تعویض و انتقال داده نمایشگر نیز در نتیجه نهایی تعمیر مؤثر باشد.

Face ID در تعویض نمایشگر iPhone X؛ قطعه‌ای که نباید آسیب ببیند

یکی از حساس‌ترین قسمت‌های تعمیر iPhone X، انتقال مجموعه اسپیکر مکالمه و سنسورهای جلویی از نمایشگر قبلی به نمایشگر جایگزین است. این مجموعه با دستگاه اصلی جفت شده و بخش‌هایی از آن در عملکرد Face ID نقش دارند.

در نتیجه، اگر نمایشگر قبلی تعویض می‌شود، نباید صرفاً خود پنل OLED را جدا کرد و انتقال مجموعه بالایی را یک مرحله ساده در نظر گرفت. هنگام جدا کردن قطعات از نمایشگر قدیمی، فشار یا کشش نامناسب روی فلت و اجزای مربوط به سنسورهای جلو می‌تواند باعث ایجاد مشکل در Face ID شود.

بررسی تعمیراتی iFixit نیز تأکید می‌کند که مجموعه اسپیکر و سنسور متصل به پشت نمایشگر باید از نمایشگر قبلی به قطعه جدید منتقل شود و آسیب به بخش‌های مرتبط با سیستم Face ID می‌تواند باعث از کار افتادن این قابلیت شود.

به همین دلیل ترتیب کار برای تعمیرکار اهمیت دارد:

1. قبل از باز کردن دستگاه، عملکرد Face ID را ثبت و بررسی کنید.
2. هنگام جدا کردن نمایشگر، محل قرارگیری مجموعه اسپیکر و سنسورها را با دقت باز کنید.
3. مجموعه اصلی مربوط به دستگاه را روی نمایشگر جایگزین منتقل کنید.
4. پس از اتصال نمایشگر، Face ID و سنسورهای جلویی را قبل از چسب‌کاری نهایی تست کنید.

اگر Face ID بعد از تعویض نمایشگر از کار افتاد، نباید بلافاصله پنل جدید را مقصر دانست؛ ابتدا باید وضعیت فلت، کانکتور و مجموعه سنسورهای منتقل‌شده بررسی شود.

خط سبز، تغییر رنگ و مشکلات OLED در iPhone X

از آنجا که پنل اصلی iPhone X از نوع OLED است، در عیب‌یابی نمایشگر باید علائم مخصوص پنل‌های OLED نیز مورد توجه قرار گیرد. گزارش‌های کاربران iPhone X از مشاهده خطوط سبز یا رنگی و تغییر رنگ موضعی نمایشگر خبر داده‌اند و در مواردی این علائم به خرابی خود پنل نسبت داده شده‌اند.

برای تعمیرکار، نکته مهم این است که وجود خط ثابت، لکه رنگی یا تغییر غیرعادی در بخش مشخصی از تصویر را باید ابتدا با یک نمایشگر سالم و مطمئن مقایسه کرد. اگر همان علامت با نمایشگر سالم برطرف شود، مسیر عیب‌یابی به سمت مجموعه نمایشگر می‌رود؛ اما اگر علامت باقی بماند، بررسی کانکتور و برد نیز ضروری است.

در مقابل، لمس ناقص یا Ghost Touch نیز نباید بدون تست قطعه سالم به خرابی OLED یا برد نسبت داده شود. در تجربه‌های تعمیراتی ثبت‌شده برای iPhone X، مواردی وجود داشته که ناحیه مرده تاچ یا لمس ناخواسته با وضعیت فلت و نحوه قرارگیری نمایشگر ارتباط داشته است. بنابراین فشار دادن نمایشگر یا فلت برای برطرف کردن موقت مشکل، تست قطعی محسوب نمی‌شود و باید علت اصلی مشخص شود.

در iPhone X، اگر با اعمال فشار روی یک گوشه یا تغییر وضعیت فلت، تاچ موقتاً بهتر یا بدتر می‌شود، قبل از نصب نهایی باید وضعیت فلت، محل قرارگیری نمایشگر، کانکتورها و خود پنل به‌صورت جداگانه بررسی شوند.

شاسی، فریم و نحوه قرارگیری نمایشگر در iPhone X

نمایشگر OLED آیفون X مجموعه‌ای حساس است و نتیجه تعمیر فقط به سالم بودن پنل وابسته نیست. اگر شاسی دستگاه تاب داشته باشد یا مجموعه نمایشگر در محل صحیح خود قرار نگیرد، فشار مکانیکی می‌تواند روی پنل و فلت‌ها اثر بگذارد.

در هنگام نصب، نمایشگر نباید برای جا افتادن داخل شاسی تحت فشار غیرطبیعی قرار بگیرد. همچنین اگر فلت نمایشگر با چین تند یا مسیر نامناسب درون بدنه قرار گیرد، ممکن است بعد از بستن دستگاه علائمی ایجاد شود که در زمان تست اولیه روی میز دیده نشده‌اند.

به همین دلیل بهتر است فرآیند نصب در دو مرحله انجام شود:

• مرحله اول: اتصال نمایشگر و تست تصویر، تاچ، True Tone، Face ID و سنسورهای مرتبط قبل از چسب‌کاری.
• مرحله دوم: بررسی وضعیت شاسی، مسیر فلت‌ها، محل قرارگیری نمایشگر و سپس نصب نهایی مجموعه.

باز کردن نمایشگر نیز باعث از بین رفتن آب‌بندی کارخانه‌ای دستگاه می‌شود؛ بنابراین بعد از تعمیر نباید مقاومت در برابر آب اولیه دستگاه را بدون بررسی و تعویض صحیح چسب آب‌بندی، همانند قبل در نظر گرفت.

برای مشاهده سایر مدل‌ها و کیفیت‌های موجود نیز می‌توانید وارد صفحه قیمت و خرید انواع ال سی دی گوشی اپل آیفون شوید و کیفیت‌های مختلف نمایشگر آیفون را بررسی کنید.
