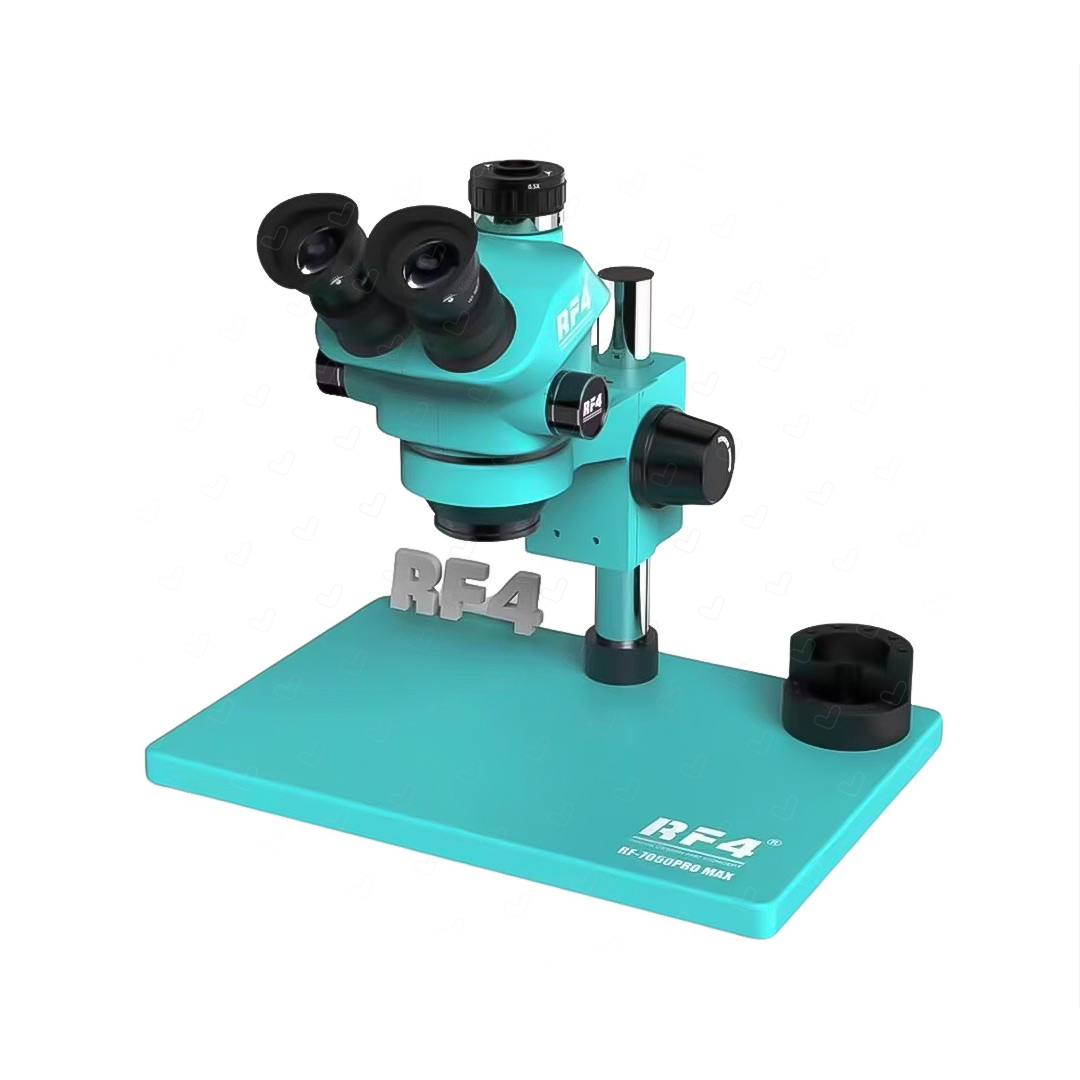

لوپ سه‌ چشم RF4 RF-7050 Pro Max

بررسی RF4 RF-7050 Pro Max؛ بزرگنمایی ۷ تا ۵۰ برابر برای تعمیرات دقیق برد و میکروسولدینگ

اگر برای تعمیرات تخصصی موبایل به تصویری واضح، بزرگنمایی پیوسته و فضای کافی برای کار با ابزار زیر میکروسکوپ نیاز دارید، لوپ سه چشم RF4 RF-7050 Pro Max یکی از گزینه‌های حرفه‌ای برای بررسی است. این مدل با بزرگنمایی اپتیکال ۷ تا ۵۰ برابر، چشمی‌های عریض WF10X/22 و هد سه‌چشم، برای مشاهده قطعات ریز، پایه‌های آی‌سی، مسیرهای برد و اتصالات لحیم طراحی شده است. برخلاف میکروسکوپ‌های دیجیتال که کاربر را به مشاهده تصویر روی نمایشگر محدود می‌کنند، در این مدل می‌توانید مستقیماً از طریق دو چشمی و به‌صورت استریوسکوپی به برد نگاه کنید و هم‌زمان از خروجی سوم برای اتصال دوربین استفاده کنید.

ترکیب بزرگنمایی پیوسته، زاویه دید ۴۵ درجه، هد قابل چرخش و نور رینگ LED با ۱۴۴ چراغ، این لوپ را برای تعمیرکارانی کاربردی می‌کند که ساعت‌های زیادی با بردهای موبایل، قطعات SMD، آی‌سی‌های BGA و عملیات میکروسولدینگ سروکار دارند. البته برای انتخاب درست باید به چند نکته هم توجه کنید: میدان دید و فاصله کاری فقط به عدد بزرگنمایی وابسته نیستند، لنز کمکی مناسب می‌تواند تجربه کار را تغییر دهد و برای استفاده از دوربین نیز باید تجهیزات سازگار را جداگانه در نظر بگیرید.

در ادامه، علاوه بر بررسی قابلیت‌های اپتیکی و مکانیکی RF-7050 Pro Max، به نکات مهمی مانند نقش لنز واید، کاربرد چشم سوم، تجربه کاربران از خانواده 7050 و تفاوت نسخه Pro Max با مدل‌های دیگر RF4 می‌پردازیم تا پیش از خرید بدانید این لوپ دقیقاً چه امکاناتی در اختیارتان می‌گذارد.

بزرگنمایی پیوسته ۷ تا ۵۰ برابر؛ از بررسی کلی برد تا مشاهده پایه‌های آی‌سی

سیستم زوم اپتیکال RF-7050 Pro Max امکان تغییر پیوسته بزرگنمایی از ۷X تا ۵۰X را فراهم می‌کند. این بازه به تعمیرکار اجازه می‌دهد متناسب با نوع عملیات، بین مشاهده بخش وسیع‌تری از برد و بررسی جزئیات کوچک‌تر جابه‌جا شود؛ بدون اینکه برای هر سطح بزرگنمایی به یک لنز ثابت و جداگانه نیاز داشته باشد.

در بزرگنمایی‌های پایین‌تر، محدوده بیشتری از سطح برد در میدان دید قرار می‌گیرد و بررسی کلی قطعات، مسیرها و محل‌های مشکوک به آسیب آسان‌تر است. با افزایش زوم می‌توانید روی پایه‌های آی‌سی، اتصالات لحیم، قطعات SMD و جزئیات کوچک‌تر تمرکز کنید. این قابلیت به‌خصوص هنگام عیب‌یابی برد، بررسی اتصالات ظریف و انجام تعمیرات سطحی اهمیت دارد.

تنظیم زوم و فوکوس از طریق کنترل‌های مجزای دستگاه انجام می‌شود تا بتوانید میزان بزرگنمایی و وضوح تصویر را متناسب با موقعیت قطعه تنظیم کنید. با این حال، افزایش بزرگنمایی همیشه به معنی بهتر شدن شرایط کار نیست؛ هرچه تصویر را بیشتر بزرگ کنید، محدوده قابل مشاهده کوچک‌تر می‌شود و عمق میدان نیز کاهش پیدا می‌کند. به همین دلیل، برای لحیم‌کاری و کار با قطعات مختلف معمولاً باید بزرگنمایی را متناسب با اندازه قطعه و فضای موردنیاز ابزار انتخاب کنید.

چشمی‌های WF10X/22؛ میدان دید عریض و مشاهده استریوسکوپی برد

RF-7050 Pro Max به دو چشمی WF10X/22 مجهز است. عدد ۱۰X به بزرگنمایی چشمی و عدد ۲۲ به مشخصه میدان دید آن مربوط می‌شود. طراحی Wide Field این چشمی‌ها کمک می‌کند محدوده مناسبی از تصویر را هم‌زمان ببینید و هنگام بررسی برد، برای پیدا کردن قطعات یا جابه‌جایی میان نواحی مختلف کمتر به تغییر مداوم موقعیت نگاه نیاز داشته باشید.

یکی از تفاوت‌های مهم لوپ استریوسکوپی با میکروسکوپ‌های دیجیتال معمولی، امکان مشاهده عمق و برجستگی قطعات از طریق دو چشمی است. در کارهایی مانند برداشتن قطعه، قرار دادن آی‌سی، تنظیم پنس و کنترل مقدار قلع، درک بهتر موقعیت قطعه نسبت به سطح برد می‌تواند هماهنگی دست و چشم را بهبود دهد.

زاویه مشاهده ۴۵ درجه نیز برای قرارگیری راحت‌تر سر هنگام نگاه کردن به چشمی‌ها در نظر گرفته شده است. علاوه بر آن، تنظیم دیوپتر برای هر چشم امکان تطبیق وضوح تصویر با تفاوت بینایی دو چشم را فراهم می‌کند. این تنظیم به‌خصوص برای افرادی اهمیت دارد که هنگام کار طولانی‌مدت از خستگی چشم یا تفاوت وضوح تصویر بین دو چشم ناراحت می‌شوند.

لنز واید یا Barlow 0.5X؛ افزایش فاصله کاری و فضای زیر لوپ

یکی از نکات مهم در انتخاب لوپ تعمیرات موبایل، فاصله کاری یا Working Distance است؛ یعنی فاصله میان لنز و سطح برد که در آن تصویر واضح باقی می‌ماند. این فاصله تعیین می‌کند چه مقدار فضای آزاد برای وارد کردن هویه، هیتر، پنس، سیم جامپر و سایر ابزارها زیر میکروسکوپ در اختیار دارید.

در میکروسکوپ‌های خانواده 7050 می‌توان از لنز کمکی Barlow با ضریب ۰.۵X استفاده کرد. این لنز در کنار تغییر بزرگنمایی مؤثر، فاصله کاری را افزایش می‌دهد و میدان دید گسترده‌تری در اختیار کاربر قرار می‌دهد. نتیجه عملی آن، فضای بازتر زیر لوپ و آزادی عمل بیشتر هنگام لحیم‌کاری، تعویض آی‌سی، ریبال و میکروسولدینگ است.

اهمیت این لنز زمانی بیشتر مشخص می‌شود که هم‌زمان با مشاهده برد، از چند ابزار استفاده می‌کنید یا برای کار با هیتر و هویه به فاصله بیشتری از سطح برد نیاز دارید. بدون لنز کمکی نیز می‌توان از میکروسکوپ استفاده کرد، اما بسته به ارتفاع میز، نوع پایه و ابزارهای مورد استفاده، ممکن است فضای کاری محدودتر از چیزی باشد که برای تعمیرات سنگین و طولانی انتظار دارید.

چشم سوم لوپ RF-7050 Pro Max؛ اتصال دوربین برای نمایش و ثبت تصویر

ساختار سه‌چشم (Trinocular) این مدل علاوه بر دو مسیر اپتیکی مخصوص مشاهده با چشم، یک خروجی مستقل برای نصب دوربین دارد. به کمک این بخش می‌توانید تصویر میکروسکوپ را روی مانیتور یا کامپیوتر نمایش دهید و در صورت استفاده از دوربین و تجهیزات سازگار، مراحل تعمیر را ضبط یا ثبت کنید.

این قابلیت برای آموزش تعمیرات، نمایش جزئیات برد به کارآموزان، مشاوره فنی، مستندسازی مراحل تعمیر و تولید محتوای آموزشی کاربرد دارد. همچنین می‌توانید هنگام کار از چشمی‌ها برای مشاهده مستقیم استفاده کنید و خروجی دوربین را برای نمایش به افراد دیگر یا ثبت تصویر در اختیار داشته باشید.

البته وجود چشم سوم به معنی همراه بودن دوربین یا آماده بودن دستگاه برای نمایش تصویر بدون تجهیزات جانبی نیست. برای استفاده از این قابلیت باید دوربین مناسب و آداپتور اتصال سازگار با خروجی میکروسکوپ را تهیه کنید. کیفیت تصویر نهایی نیز به مشخصات دوربین، حسگر، آداپتور و نمایشگری که استفاده می‌کنید وابسته است.

رینگ لایت LED با ۱۴۴ چراغ؛ روشنایی قابل تنظیم برای بررسی جزئیات برد

نورپردازی مناسب در تعمیرات میکروسکوپی اهمیت زیادی دارد؛ زیرا حتی با وجود بزرگنمایی بالا، نور نامناسب می‌تواند تشخیص پایه‌های آی‌سی، مسیرهای برد و اتصالات لحیم را دشوار کند. RF-7050 Pro Max به یک رینگ لایت LED با ۱۴۴ چراغ مجهز است که اطراف لنز قرار می‌گیرد و سطح مورد بررسی را روشن می‌کند.

شدت نور این مجموعه قابل تنظیم است تا بتوانید روشنایی را متناسب با رنگ برد، نوع قطعات و میزان بازتاب سطح تنظیم کنید. برای مثال، هنگام بررسی بردهای براق یا قطعاتی که نور را منعکس می‌کنند، کاهش شدت روشنایی می‌تواند به کنترل بازتاب‌های آزاردهنده کمک کند. در مقابل، برای مشاهده جزئیات بخش‌های کم‌نور می‌توانید شدت نور را افزایش دهید.

رینگ لایت به دلیل قرارگیری در اطراف مسیر اپتیکی، نور را از محدوده نزدیک به لنز به سطح برد می‌رساند و برای روشن کردن ناحیه کار کاربردی است. با این حال، در بعضی عملیات‌ها ممکن است به زاویه یا منبع نور مکمل نیز نیاز داشته باشید؛ به‌خصوص زمانی که شکل قطعه یا سطح برد باعث ایجاد سایه در بخش موردنظر می‌شود.

طراحی مکانیکی، چرخش ۳۶۰ درجه و تنظیمات اپتیکی دستگاه

هد اپتیکی RF-7050 Pro Max قابلیت چرخش ۳۶۰ درجه دارد و این امکان را فراهم می‌کند که موقعیت مشاهده را متناسب با نحوه قرارگیری برد و فضای میز تنظیم کنید. این ویژگی در میزهای تعمیراتی که چند ابزار یا چند دستگاه روی آن‌ها قرار دارد، می‌تواند به مدیریت بهتر فضای کار کمک کند.

پایه فلزی سنگین دستگاه نیز نقش مهمی در نگهداری مجموعه اپتیکی و ایجاد تکیه‌گاه پایدار هنگام کار دارد. در تعمیرات ظریف، حرکت ناخواسته میکروسکوپ می‌تواند تمرکز روی یک نقطه کوچک از برد را دشوار کند؛ به همین دلیل استحکام پایه و محکم بودن اتصالات آن اهمیت دارد. با این حال، برای حفظ پایداری بهتر است پیچ‌ها و اتصالات پایه پس از نصب به‌درستی تنظیم و محکم شوند.

امکان تنظیم دیوپتر برای هر چشم، زاویه مشاهده ۴۵ درجه و چرخش هد نیز به تطبیق دستگاه با شرایط فیزیکی و شیوه کار تعمیرکار کمک می‌کنند. این تنظیمات به‌خصوص زمانی ارزشمندند که چند نفر با شرایط بینایی متفاوت از یک لوپ استفاده می‌کنند یا دستگاه در طول روز برای مدت زیادی روشن و مورد استفاده است.

تجربه کاربران از لوپ سه چشم RF4 سری 7050؛ کیفیت تصویر و نکاتی که قبل از خرید باید بدانید

بازخورد خریداران RF-7050 Pro Max در کنار تجربه تعمیرکارانی که از مدل‌های دیگر خانواده 7050 استفاده کرده‌اند، چند نکته کاربردی درباره این رده از میکروسکوپ‌ها نشان می‌دهد. در نظرات خریداران، کیفیت ساخت و کامل بودن اقلام همراه از موارد مثبت مطرح‌شده است؛ در مقابل، قیمت، وضعیت لنزهای جانبی و کیفیت تطبیق چشمی‌ها نیز از موضوعاتی هستند که بهتر است هنگام خرید بررسی شوند.

در یکی از تجربه‌های منتشرشده در انجمن تخصصی تعمیرات و الکترونیک، کاربری که از میکروسکوپ سه‌چشم RF4 مدل RF-7050PRO-FO19 استفاده کرده، تصویر اپتیکی چشمی‌ها را نسبت به خروجی دوربین واضح‌تر و دارای میدان دید گسترده‌تری توصیف کرده است. او همچنین از دید استریوسکوپی برای هماهنگی دست و چشم هنگام لحیم‌کاری رضایت داشته و برای افزایش فاصله کاری، استفاده از لنز Barlow را بررسی کرده است. این تجربه مربوط به نسخه FO19 از خانواده 7050 است و نباید آن را نتیجه آزمایش مستقیم Pro Max در نظر گرفت.

در همین بحث، کاربران به این نکته اشاره کرده‌اند که انتخاب لنز Barlow روی فاصله کاری و میدان دید اثر می‌گذارد و باید با توجه به نوع تعمیر و فضای موردنیاز زیر میکروسکوپ انتخاب شود. این موضوع با تجربه بعضی خریداران ایرانی نیز هم‌خوانی دارد؛ افرادی که تهیه لنز واید را برای استفاده راحت‌تر از لوپ ضروری دانسته‌اند.

در میان نظرات ثبت‌شده برای همین محصول نیز یک خریدار از کیفیت خوب دستگاه رضایت داشته و خریدار دیگری کیفیت کلی و کامل بودن اقلام همراه را تحسین کرده است. در مقابل، مواردی مانند قیمت بالاتر نسبت به بعضی فروشندگان، حساسیت پوشش محافظ پلاستیکی به گردوغبار و ناهماهنگی دو چشمی نیز در تجربه خریداران مطرح شده‌اند. این موارد به معنی وجود قطعی ایراد در تمام دستگاه‌ها نیستند، اما نشان می‌دهند بررسی سلامت اپتیک و اقلام همراه هنگام تحویل اهمیت دارد.

تفاوت لوپ RF4 RF-7050 Pro Max با RF-7050 Pro

هر دو مدل RF-7050 Pro Max و RF-7050 Pro در خانواده میکروسکوپ‌های استریوسکوپی RF4 قرار می‌گیرند و از نظر کاربرد اصلی، برای مشاهده و تعمیر قطعات ظریف الکترونیکی طراحی شده‌اند. بنابراین هنگام مقایسه آن‌ها نباید فقط به نام Pro یا Pro Max توجه کرد؛ پیکربندی اپتیکی، نوع پایه، تجهیزات همراه و امکان ارتقای مجموعه نیز در انتخاب نهایی اهمیت دارند.

نسخه Pro Max با تمرکز بر یک مجموعه حرفه‌ای‌تر و پایه بزرگ‌تر عرضه می‌شود و برای کاربرانی مناسب است که به فضای کاری منظم‌تر و تجهیزات کامل‌تری نیاز دارند. در مقابل، هنگام بررسی نسخه Pro باید مشخصات دقیق همان پیکربندی را در نظر گرفت؛ زیرا بعضی فروشندگان ممکن است یک مدل را با لنز، آداپتور دوربین یا متعلقات متفاوت عرضه کنند.

از نظر کیفیت تصویر نیز بهتر است به‌جای فرض برتری قطعی یک نسخه، به مشخصات چشمی، لنزهای نصب‌شده، تنظیم صحیح اپتیک و کیفیت دوربین جانبی توجه کنید. حتی در یک مدل مشخص، انتخاب لنز کمکی و آداپتور دوربین می‌تواند تجربه مشاهده و فضای کاری را تغییر دهد.

ارزش خرید RF-7050 Pro Max در مقایسه با دیگر لوپ‌های RF4

اگر بین مدل‌های مختلف RF4 مردد هستید، بهتر است انتخاب را بر اساس نوع تعمیرات، مدت‌زمان استفاده روزانه و فضای کاری موردنیاز انجام دهید. RF-7050 Pro Max برای کاربرانی طراحی شده که به مشاهده اپتیکی استریوسکوپی، بزرگنمایی پیوسته، امکان اتصال دوربین و پایه‌ای مناسب برای کارگاه تعمیرات نیاز دارند.

مدل‌هایی مانند RF-7050 TVP و RF-7050 TVP Plus و RF-7050 TVW نیز در خانواده محصولات 7050 قرار می‌گیرند، اما ممکن است از نظر نوع پایه، بازوی نگهدارنده، تجهیزات تصویربرداری و متعلقات همراه تفاوت داشته باشند. به همین دلیل، مقایسه آن‌ها باید بر اساس پیکربندی واقعی هر مدل انجام شود، نه صرفاً نام سری یا عنوان تجاری.

در مقایسه با گزینه‌های اقتصادی‌تر مانند RF4 RF-6565TVP 2024 نیز باید به تفاوت نیازهای کاری توجه کرد. اگر استفاده شما بیشتر به بررسی‌های معمولی و تعمیرات سبک محدود می‌شود، ممکن است یک مدل اقتصادی‌تر نیازتان را برطرف کند. اما اگر روزانه زمان زیادی را صرف تعمیر برد، بررسی آی‌سی‌ها، ریبال و میکروسولدینگ می‌کنید، امکانات اپتیکی، ارگونومی، قابلیت اتصال دوربین و فضای کاری مناسب‌تر می‌توانند در طول زمان اهمیت بیشتری پیدا کنند.

برای مشاهده و مقایسه مدل‌های مختلف، می‌توانید به صفحه قیمت و خرید انواع لوپ و میکروسکوپ تعمیرات موبایل مراجعه کنید. اگر مدل موردنظر موجود نبود یا برای انتخاب بین نسخه‌های مختلف به راهنمایی نیاز داشتید، می‌توانید با پشتیبانی فروشگاه از طریق شماره 01332032 تماس بگیرید.

آیا لوپ سه چشم RF4 RF-7050 Pro Max برای شما مناسب است؟

RF-7050 Pro Max بیشتر از آنکه برای بزرگنمایی ساده قطعات طراحی شده باشد، یک ابزار اپتیکی برای کار مداوم و دقیق روی بردهای الکترونیکی است. بزرگنمایی پیوسته ۷ تا ۵۰ برابر، چشمی‌های WF10X/22، مشاهده استریوسکوپی، خروجی مستقل دوربین، نور LED قابل تنظیم و هد چرخان، مجموعه‌ای از امکاناتی هستند که برای تعمیرکاران حرفه‌ای ارزش عملی دارند.

در نهایت، ارزش خرید RF4 RF-7050 Pro Max به تناسب امکانات آن با نوع کار شما بستگی دارد. اگر تعمیرکار حرفه‌ای هستید و کیفیت مشاهده مستقیم، دید استریوسکوپی، بزرگنمایی متغیر و امکان توسعه مجموعه با دوربین برایتان اهمیت دارد، این مدل می‌تواند گزینه‌ای مناسب برای میز تعمیرات تخصصی باشد. اما اگر به فاصله کاری بیشتر یا میدان دید گسترده‌تر نیاز دارید، هزینه و سازگاری لنز Barlow را هم در محاسبه خرید لحاظ کنید؛ همچنین برای استفاده از خروجی سه‌چشم باید هزینه دوربین و آداپتور موردنیاز را جداگانه در نظر بگیرید.
