pzl-77464 2 دیدگاه

افزودن به علاقه‌مندی‌ها
اشتراک گذاری
مرا مطلع کن
مقایسه

اورجینال

آیا قیمت مناسب‌تری سراغ دارید؟ بله | خیر

بازخورد درباره این کالا

در حال حاضر این محصول در انبار موجود نیست و در دسترس نمی باشد.

ویژگی‌های محصول

رنگ

مشکی
کیفیت ال سی دی

اورجینال
سری

سری A
برند

سامسونگ

اطلاعیــــــه

خرید در دسته بندی ال سی دی موبایل و باتری موبایل صرفاً برای تعمیرکاران دارای مجوز معتبر صنفی و با احراز هویت ارسال می شود.

امکان برگشت کالا در گروه ال سی دی با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که کالا روی کار نرفته باشد و مشکل فیزیکی نداشته باشد، دارا بودن مهر فروشگاه و سالم بودن برچسب پشت الزامی است، مهلت تست ال سی دی 24 ساعت پس از تحویل آن می باشد و به هیچ عنوان شکستگی شامل برگشت نمی شود.

ناموجود

این محصول در حال حاضر موجود نمی باشد، اما می توانیداعلان را فعال کنید تا به محض موجود شدن به شما اطلاع دهیم

موجود شد مرا مطلع کن

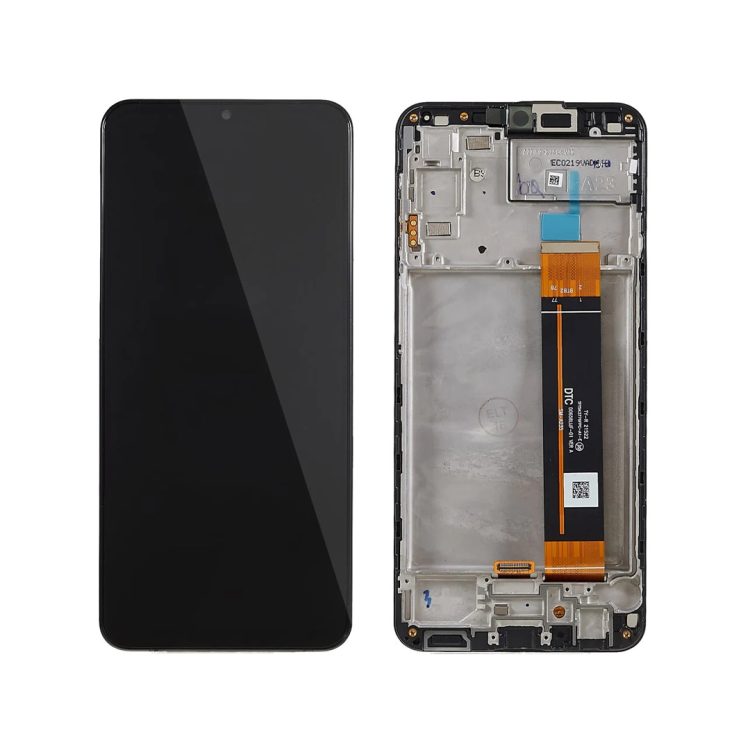

ال سی دی اورجینال سامسونگ A23 4G / A23 5G / M23 5G / M33 5G مدل A235 / A236 / M236 / M336 با فریم نسخه‌ای کامل همراه با تاچ و فریم مشکی است که برای تعمیر مدل‌های سازگار این LCD عرضه می‌شود. این محصول مخصوص تعمیرکارانی است که علاوه بر تعویض مجموعه تصویر و تاچ، به تعویض فریم نیز نیاز دارند و می‌خواهند قطعه را روی شاسی جدید مونتاژ کنند.

سازگاری این محصول باید به‌صورت چهار مدل مستقل در نظر گرفته شود: Galaxy A23 4G، Galaxy A23 5G، Galaxy M23 5G و Galaxy M33 5G. به‌عبارت دیگر، این تاچ و ال سی دی همراه فریم با مدل‌های پایه A235 / A236 / M236 / M336 سازگار است که روی فریم نیز ثبت شده و همچنین روی فلت نیز شناسه SM-M336B دیده می‌شود.

این گستره سازگاری مربوط به همین نسخه با فریم است و نباید به نسخه بدون فریم تعمیم داده شود. نسخه بدون فریم موجود برای این خانواده، از نظر Compatibility دقیقاً همان محدوده این محصول را پوشش نمی‌دهد و به‌خصوص نباید A23 5G را صرفاً به دلیل شباهت نام با نسخه بدون فریم، سازگار فرض کرد.

محصول عرضه‌شده در مجموعه پازل از رده Original / سرویس پک شرکتی است؛ یعنی بالاترین کیفیت قابل تأمین برای این مدل در بازار ایران. این عنوان به‌تنهایی به معنی یکسان بودن پارت‌نامبر رسمی چهار مدل یا یکسان بودن تمام LCDهای کارخانه‌ای آن‌ها نیست؛ Compatibility اعلام‌شده مربوط به همین SKU کامل با فریم است.

اگر برای تعمیر فقط به LCD بدون فریم نیاز دارید، قبل از انتخاب قطعه باید سازگاری مدل دقیق دستگاه را جداگانه بررسی کنید؛ نسخه بدون فریم این محصول از نظر Compatibility با نسخه Full Version با فریم یکسان نیست؛ ال سی دی اورجینال سامسونگ A23 A235 بدون فریم

سازگاری دقیق LCD با فریم A23 / M23 / M33

این LCD با فریم برای چهار مدل زیر تعریف می‌شود:

Samsung Galaxy A23 4G — مدل پایه A235
Samsung Galaxy A23 5G — مدل پایه A236
Samsung Galaxy M23 5G — مدل پایه M236
Samsung Galaxy M33 5G — مدل پایه M336

هشدار انتخاب قطعه: عبارت A23 به‌تنهایی برای انتخاب LCD کافی نیست. Galaxy A23 4G و Galaxy A23 5G دو Variant متفاوت هستند و در بازار برای آن‌ها LCDهای اختصاصی جداگانه نیز وجود دارد. سازگاری گسترده A235 / A236 / M236 / M336 مربوط به همین نسخه مشخص با فریم است و نباید به تمام LCDهای این خانواده تعمیم داده شود.

همچنین M23 4G در Compatibility این محصول قرار نمی‌گیرد؛ Model Entity رسمی این خانواده Galaxy M23 5G با کد پایه M236 است. پشتیبانی یک گوشی 5G از شبکه 4G به معنی وجود Variant مستقلی با نام M23 4G نیست.

نام Galaxy M53 نیز برای این ال سی دی ثبت نمی‌شود. روی فریم و اطلاعات قابل مشاهده محصول، نام M53 دیده نمی‌شود و بدون تأیید Compatibility مشخص برای همین LCD، اضافه‌کردن آن به مدل‌های سازگار می‌تواند باعث انتخاب اشتباه قطعه شود.

نکات تعمیرکاری قبل از باز کردن دستگاه

در تعمیر دستگاهی از این خانواده که با شکستگی، صفحه سیاه، خطوط تصویر یا اختلال تاچ وارد تعمیرگاه شده است، بهتر است پیش از باز کردن دستگاه مشخص شود مشکل واقعاً از بخش نمایشگر است یا خیر. در بعضی سناریوها، وجود ویبره، صدای بوت یا دریافت تماس همراه با صفحه سیاه می‌تواند نشان دهد گوشی روشن می‌شود، اما این علامت به‌تنهایی خرابی LCD را اثبات نمی‌کند.

مسیر تشخیص قبل از تعویض: ابتدا وضعیت روشن شدن دستگاه و نشانه‌های فعالیت سیستم را بررسی کنید. اگر دستگاه روشن است اما تصویر یا تاچ رفتار غیرعادی دارد، آسیب ظاهری پنل و فریم، سابقه ضربه و وضعیت احتمالی اتصال داخلی را در نظر بگیرید. در صورت امکان، تست با قطعه سالم سازگار می‌تواند تشخیص را از حدس اولیه خارج کند.

برای این خانواده، قبل از باز کردن دستگاه باید Model Code یا حداقل Variant دقیق گوشی مشخص باشد. شباهت ظاهری A23 4G، A23 5G، M23 5G و M33 5G نباید جایگزین شناسایی مدل شود؛ به‌ویژه زمانی که تعمیرکار قصد دارد بین نسخه با فریم و LCDهای دیگر موجود در بازار انتخاب کند.

در زمان باز کردن نیز مسیر اتصال نمایشگر اهمیت دارد. در راهنمای تعمیراتی خانواده A23، قبل از جدا یا بررسی اتصالات مرتبط با نمایشگر، قطع اتصال باتری به‌عنوان مرحله ایمنی اولیه مطرح شده است. بنابراین پس از دسترسی به برد، ابتدا اتصال باتری را جدا کنید و سپس وضعیت کانکتورهای مسیر نمایشگر را بررسی کنید.

نصب و بررسی LCD جدید با فریم

در نسخه با فریم، خود LCD روی فریم جدید نصب شده است و بخش مهم تعمیر به انتقال صحیح قطعات داخلی از فریم آسیب‌دیده به فریم جدید مربوط می‌شود. هنگام انتقال، مسیر فلت‌ها، وضعیت قرارگیری برد و قطعات جانبی باید بدون فشار یا پیچ‌خوردگی غیرعادی بررسی شود.

پیش از بستن کامل دستگاه، عملکرد تصویر و تاچ را بررسی کنید. در صورت مشاهده صفحه سیاه، تصویر غیرعادی یا اختلال لمس پس از اتصال LCD جدید، قطعه را فوراً معیوب فرض نکنید؛ ابتدا اتصال کامل کانکتور، وضعیت سوکت و مسیر فلت مرتبط را کنترل کنید.

نکته تشخیصی: اگر LCD سالم و سازگار دیگری نیز روی همان دستگاه دقیقاً همان مشکل تصویر یا تاچ را تکرار کند، مسیر بررسی می‌تواند از خود LCD فراتر برود. در این شرایط، اتصال‌ها و سپس بخش‌های مرتبط روی برد باید متناسب با وضعیت واقعی دستگاه بررسی شوند و نباید صرفاً با تعویض چند LCD نتیجه‌گیری کرد که همه قطعات معیوب هستند.

پس از اطمینان از عملکرد صحیح، قطعات داخلی را بدون واردکردن فشار نقطه‌ای روی فلت‌ها و کانکتورها در فریم جدید قرار دهید. اگر مشکل پس از بستن کامل دستگاه ظاهر شد اما در تست اولیه وجود نداشت، وضعیت قرارگیری برد، مسیر فلت و فشار احتمالی ناشی از مونتاژ مجدد باید بررسی شود.

برای مشاهده سایر مدل‌های موجود و بررسی گزینه‌های مختلف، می‌توانید به دسته ال سی دی کیفیت اورجینال شرکتی سامسونگ با قیمت همکاری برای خرید تعمیرکاران مجاز مراجعه کنید. همچن صفحه ال سی دی سامسونگ (اصلی و کپی) می‌توانید تمام مدل‌های موجود را بررسی فرمایید.

علاوه بر امکان فعال‌سازی گارانتی 14 روزه برای انواع ال سی دی کیفیت اورجینال سامسونگ، در صورت عدم نیاز به فعال‌سازی گارانتی، ۲۴ ساعت مهلت تست از زمان تحویل کالا برای بررسی عملکرد قطعه در نظر گرفته شده است. این مهلت مربوط به شرایط فروش و بررسی کالا است و با فرآیند تست تعمیرکاری در زمان نصب و مونتاژ یک مفهوم یکسان نیست.

ال سی دی اورجینال سامسونگ A23 4G A23 5G M23 5G M33 5G با فریم

مشخصات فنی

برند / خانواده	Samsung / Galaxy A و Galaxy M
مدل هدف و مدل‌های سازگار تأییدشده	Galaxy A23 4G / Galaxy A23 5G / Galaxy M23 5G / Galaxy M33 5G
Model Codeهای سازگار	A235 / A236 / M236 / M336
تفکیک Variant	A23 4G و A23 5G دو Variant متفاوت هستند؛ M23 در این خانواده با عنوان M23 5G و M33 با عنوان M33 5G شناخته می‌شوند.
Cross Compatibility این SKU	این LCD با فریم به‌صورت Full Version برای A235 / A236 / M236 / M336 عرضه شده است.
کیفیت قطعه عرضه‌شده	Original / اورجینال سرویس پک شرکتی ساخت ویتنام
نوع قطعه عرضه‌شده	LCD به‌همراه تاچ و فریم کامل
وضعیت قطعه عرضه‌شده	با فریم
رنگ فریم	مشکی
سازگاری درج‌شده روی مجموعه فریم	A23 / A23 5G / M33 / M23
نوع نمایشگر اصلی دستگاه‌ها	PLS / TFT LCD
اندازه نمایشگر اصلی دستگاه‌ها	6.6 اینچ؛ اندازه قطری نمایشگر اصلی کارخانه‌ای
رزولوشن نمایشگر اصلی دستگاه‌ها	1080 × 2408 پیکسل (FHD+)
نسبت تصویر نمایشگر اصلی	20:9
تراکم پیکسلی Reference	حدود 400 پیکسل در هر اینچ؛ مربوط به نمایشگر اصلی دستگاه
طراحی بخش نمایشگر	Infinity-V / بریدگی V شکل دوربین سلفی
نرخ نوسازی نمایشگر اصلی	A23 4G: حداکثر 90Hz؛ A23 5G / M23 5G / M33 5G: تا 120Hz
محافظ نمایشگر اصلی	Corning Gorilla Glass 5
نسبت نمایشگر به بدنه	حدود 83٪؛ مشخصه Reference دستگاه‌های این خانواده با نمایشگر 6.6 اینچی است.
زمان معرفی خانواده مدل	سال 2022؛ A23 4G و M23 5G / M33 5G در ابتدای 2022 معرفی شدند و A23 5G در ادامه همان سال عرضه شد.
نوع حسگر اثر انگشت	حسگر جانبی روی کلید پاور؛ وابسته به خود پنل نمایشگر نیست و برای انتخاب LCD نیاز به انتقال حسگر زیر نمایشگر وجود ندارد.
مدل‌هایی که برای این SKU ثبت نشده‌اند	Galaxy M53 جزو مدل‌های سازگار تأییدشده این LCD با فریم نیست.
نکته Compatibility مهم	سازگاری چهارمدلی فوق مربوط به همین نسخه با فریم است و نباید به‌صورت خودکار به LCD بدون فریم همین خانواده تعمیم داده شود.

سؤالات متداول

آیا LCD با فریم A23 4G، A23 5G، M23 5G و M33 5G واقعاً یک SKU مشترک دارد؟

بله؛ این محصول مشخصاً به‌صورت Full Version با فریم برای Model Codeهای A235، A236، M236 و M336 عرضه شده و سازگاری آن مربوط به همین اسمبلی کامل است. این موضوع نباید به‌صورت خودکار به نسخه بدون فریم همین خانواده تعمیم داده شود؛ نسخه بدون فریم می‌تواند Compatibility محدودتری داشته باشد.

چرا نباید عبارت A23 4G/5G را بدون تفکیک Model Code برای انتخاب LCD استفاده کرد؟

چون A23 4G و A23 5G دو مدل سخت‌افزاری متفاوت با کدهای A235 و A236 هستند. در این محصول، هر دو مدل به‌دلیل Compatibility مشخص همین LCD با فریم پوشش داده می‌شوند؛ اما این نتیجه به این معنی نیست که هر LCD دیگری با نام A23 به‌طور خودکار برای هر دو نسخه قابل استفاده باشد. برای انتخاب قطعه باید Variant و Model Code دستگاه با Compatibility همان SKU بررسی شود.

اگر بعد از اتصال LCD جدید تصویر روشن نشد، آیا خرابی LCD قطعی است؟

خیر. نبود تصویر به‌تنهایی خرابی خود LCD را ثابت نمی‌کند. ابتدا باید اتصال کامل کانکتور نمایشگر، وضعیت فلت، تمیزی و سلامت سوکت و عدم آسیب مکانیکی هنگام باز کردن دستگاه بررسی شود. اگر با یک LCD سالم دیگر نیز همان وضعیت تکرار شود، مسیر عیب‌یابی باید از خود نمایشگر فراتر رفته و اتصال یا بخش‌های مرتبط روی دستگاه نیز بررسی شود.

اگر بعد از تعویض LCD تصویر وجود دارد اما تاچ درست کار نمی‌کند، ابتدا چه چیزی بررسی شود؟

ابتدا کانکتور و فلت مجموعه نمایشگر بررسی شود؛ به‌خصوص اگر ایراد بلافاصله پس از اتصال یا مونتاژ ظاهر شده باشد. پاسخ‌ندادن یک بخش از تاچ، عملکرد مقطعی یا Ghost Touch می‌تواند از خود مجموعه LCD باشد، اما اتصال ناقص، آسیب فلت یا فشار مکانیکی ناشی از مونتاژ نیز باید پیش از نتیجه‌گیری بررسی شود.

آیا بعد از تعویض LCD این مدل باید عملکرد اثر انگشت را به‌عنوان بخشی از تست نمایشگر بررسی کرد؟

بله، اما حسگر اثر انگشت این خانواده در کلید پاور قرار دارد و زیر نمایشگر نیست. بنابراین خرابی اثر انگشت پس از تعمیر نباید مستقیماً به LCD جدید نسبت داده شود. اگر این مشکل بعد از مونتاژ ظاهر شود، مسیر بررسی باید روی اتصال و وضعیت مجموعه حسگر و قطعات مرتبط با کلید پاور متمرکز باشد، نه روی پنل نمایشگر.

اگر LCD در تست اولیه درست کار کند اما پس از مونتاژ کامل مشکل تصویر یا تاچ ظاهر شود، چه چیزی محتمل‌تر است؟

در چنین حالتی باید تفاوت شرایط قبل و بعد از مونتاژ بررسی شود. فشار مکانیکی، مسیر قرارگیری فلت، وضعیت کانکتور و نحوه قرار گرفتن اجزای داخلی می‌توانند پس از بسته شدن دستگاه شرایط اتصال را تغییر دهند. ظاهر شدن ایراد فقط بعد از مونتاژ کامل، به‌تنهایی دلیل کافی برای معیوب دانستن LCD نیست.

شرایط گارانتی و مهلت تست این LCD چیست؟

برای LCDهای اورجینال شرکتی سامسونگ، امکان فعال‌سازی گارانتی طبق شرایط مجموعه پازل وجود دارد. کیفیت‌های نسخه چین، OLED، IC، TFT، Incell، روکاری و سایر کیفیت‌های بازار شامل این گارانتی نیستند. شرایط دقیق در صفحه شرایط گارانتی LCD اورجینال سامسونگ قابل مشاهده است. همچنین تمام LCDهای مجموعه پازل ۲۴ ساعت مهلت تست از زمان تحویل کالا دارند و فروش محصولات مجموعه پازل فقط به تعمیرکاران و همکاران دارای مجوز صنفی انجام می‌شود.
