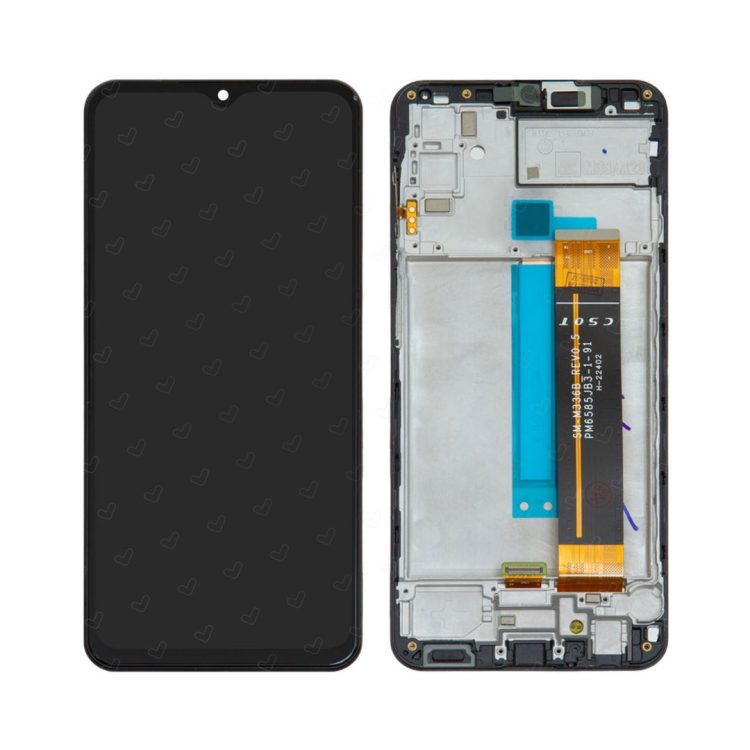

2,261,000 تومانال سی دی اورجینال سامسونگ M33 مدل M336 با فریم نسخه سرویس پک شرکتی Samsung است که در رنگ مشکی عرضه میشود و از نظر کیفیت نمایش، عملکرد تاچ و روشنایی، مطابق قطعه اصلی کارخانهای این مدل است. این مجموعه بهصورت با فریم عرضه میشود و برای تعمیرکارانی طراحی شده که تعویض کامل مجموعه نمایشگر را با نصب سریعتر و ریسک کمتر انجام میدهند.
Galaxy M33 5G با کد فنی SM-M336 از نمایشگر 6.6 اینچی FHD+ با وضوح 1080 × 2408 پیکسل و نرخ نوسازی 120 هرتز استفاده میکند. سامسونگ فناوری نمایشگر این مدل را PLS LCD معرفی کرده است؛ بنابراین در انتخاب قطعه باید مشخصات پنل اصلی گوشی را از کیفیتهای جایگزین موجود در بازار تفکیک کرد.
نسخه با فریم M33 M336 چه مزیتی برای تعمیرکار دارد؟
مجموعه فریمدار، نمایشگر را همراه با شاسی جایگزین در اختیار تعمیرکار قرار میدهد و نیاز به جداسازی پنل آسیبدیده از فریم قبلی را حذف میکند. در تعمیر Galaxy M33 5G نیز تعویض مجموعه کامل نمایشگر بهعنوان روش رایج تعمیر مطرح شده و نسخه اصلی همراه فریم بهصورت یک مجموعه از پیش مونتاژشده عرضه میشود.
با این حال، فریمدار بودن به معنی آماده بودن تمام قطعات داخلی گوشی نیست. در زمان تعویض باید قطعات موردنیاز از دستگاه قبلی به مجموعه جدید منتقل شوند و اتصال فلتها و کانکتورها پیش از بستن کامل گوشی کنترل شود. راهنمای تعمیر iFixit برای M33 نیز این مدل را در گروه دستگاههای قابل تعمیر با نمایشگر 6.6 اینچی و مجموعه سختافزاری مشخص SM-M336BU قرار میدهد.
برای مدل M336، یک نسخه بدون فریم با سازگاری گستردهتر نیز در پازل موجود است: ال سی دی اورجینال سامسونگ A13 فول ورژن برای A135 / A137 / M135 / A236 / M236 / M336 بدون فریم. این محصول جایگزین نسخه با فریم M33 نیست و انتخاب بین آنها باید بر اساس وضعیت شاسی دستگاه و نیاز به انتقال یا تعویض فریم انجام شود.
پیش از باز کردن Galaxy M33 5G M336 چه نکتهای مهم است؟
در تعمیر M33 5G، پیش از شروع کار باید وضعیت فعلی نمایشگر، تاچ و سایر عملکردهای گوشی ثبت و تست شود تا ایراد اولیه دستگاه با مشکل احتمالی ایجادشده در فرآیند تعمیر اشتباه نشود. همچنین پیش از کار روی اتصالات داخلی، قطع کردن باتری اهمیت دارد؛ راهنماهای تعویض نمایشگر این مدل نیز بر جدا کردن باتری پیش از کار با مجموعه نمایشگر و احتیاط در برابر آسیب فلت تأکید میکنند.
از آنجا که M33 دارای نمایشگر 120 هرتزی است، پس از نصب مجموعه جدید فقط روشن شدن صفحه کافی نیست. عملکرد تاچ در نقاط مختلف، نمایش صحیح تصویر و عملکرد نرخ نوسازی نمایشگر نیز بهتر است پیش از بستن کامل دستگاه بررسی شود. مشخصات رسمی سامسونگ نرخ نوسازی 120Hz را برای نمایشگر M33 تأیید میکند.
در صورت نیاز به باتری این مدل میتوانید باتری اصلی سامسونگ EB-BM526ABS برای A73 / A23 / M23 / M33 / M52 را نیز بررسی کنید.
بعد از تعویض LCD M33 M336 چه مواردی باید بررسی شود؟
پس از انتقال قطعات به فریم جدید، اتصال صحیح فلت نمایشگر و قرارگیری کامل کانکتورها باید کنترل شود. منابع قطعات تعمیراتی M33 نیز تأکید میکنند که فلت نمایشگر نباید کشیده، پاره یا تحت فشار قرار گیرد و تست قطعه باید پیش از نصب نهایی انجام شود.
اگر بعد از تعویض نمایشگر با صفحه سیاه، خطوط تصویر، اختلال تاچ یا مشکل نور پسزمینه مواجه شدید، نباید بلافاصله خود LCD را معیوب اعلام کرد. این علائم میتوانند علاوه بر خود مجموعه نمایشگر، با اتصال ناقص یا آسیب مسیر فلت نیز مرتبط باشند؛ بنابراین بررسی اتصال، فلت و خود مجموعه نمایشگر باید بخشی از عیبیابی باشد.
نکته تعمیرکار:
در M336 قبل از بستن کامل گوشی، تصویر و تاچ را کامل تست کنید و فقط به روشن شدن LCD اکتفا نکنید. سلامت فلت و اتصال صحیح کانکتور نیز باید کنترل شود؛ چون اتصال ناقص میتواند علائمی شبیه خرابی خود نمایشگر ایجاد کند.
آیا کد فنی M336 در انتخاب LCD M33 اهمیت دارد؟
بله. Galaxy M33 5G با خانواده مدلهای SM-M336 عرضه شده و قطعات اصلی نمایشگر نیز برای مدلهایی از همین خانواده، از جمله SM-M336B، با شماره قطعه مشخص عرضه میشوند. برای نمونه، شماره قطعه GH82-28669A برای مجموعه LCD و تاچ اصلی SM-M336B در منابع قطعات سامسونگ ثبت شده است. بنابراین هنگام تأمین قطعه بهتر است کد کامل مدل دستگاه و کد قطعه با یکدیگر تطبیق داده شوند و صرفاً نام تجاری M33 مبنای انتخاب قرار نگیرد.
در بازار قطعات، برخی نمایشگرهای M33 با مدلهای دیگر سامسونگ نیز بهعنوان قطعات سازگار معرفی میشوند، اما این موضوع نباید بدون تطبیق کد فلت و کانکتور به همه نسخهها تعمیم داده شود. تجربه تعمیرکاران در موارد مشابه سامسونگ نیز نشان میدهد که شباهت ظاهری قطعه بهتنهایی معیار کافی برای سازگاری نیست و تطبیق کانکتور و کد فلت اهمیت دارد.
جهت مشاهده سایر ال سی دیهای اورجینال شرکتی سامسونگ، به دستهبندی کیفیت اصلی ال سی دی گوشی سامسونگ مراجعه نمایید و تمام نسخهها را نیز در صفحه قیمت و خرید انواع ال سی دی سامسونگ بررسی فرمایید.
مشخصات فنی
| برند | Samsung |
| مدل سازگار | Galaxy M33 5G (M336) |
| مدل فنی | SM-M336B؛ تطبیق کد کامل دستگاه پیش از نصب توصیه میشود. |
| نوع کیفیت | اورجینال شرکتی (Service Pack) |
| وضعیت فریم | با فریم (Frame Assembly) |
| رنگ | مشکی |
| نوع نمایشگر اصلی گوشی | PLS LCD |
| اندازه نمایشگر | 6.6 اینچ |
| رزولوشن | 1080 × 2408 پیکسل (FHD+) |
| تراکم پیکسلی | حدود 400 پیکسل در هر اینچ |
| نرخ نوسازی نمایشگر | 120 هرتز |
| نسبت تصویر | 20:9 |
| نسبت نمایشگر به بدنه | حدود 82.5٪ |
| محافظ نمایشگر | Corning Gorilla Glass 5 |
| نوع حسگر اثر انگشت | خازنی جانبی، یکپارچه با کلید پاور |
| نیاز به انتقال قطعات | بله؛ در استفاده از مجموعه فریمدار، قطعات موردنیاز دستگاه از مجموعه قبلی به فریم جدید منتقل میشوند. |
| ویژگی تعمیراتی شاخص | وجود نسخههای مختلف کد فلت نمایشگر در خانواده مدلهای A13/M23/M33 و اهمیت تطبیق سازگاری فلت و کانکتور پیش از نصب |
| تاریخ معرفی | مارس 2022 |
| مهلت تست | ۲۴ ساعت بعد از تحویل |
| مناسب برای | تعمیرکاران و مراکز تخصصی تعمیرات موبایل |
سؤالات متداول
آیا هر LCD با عنوان M33 برای SM-M336 مناسب است؟
خیر. در بازار قطعات، نمایشگرهای خانواده Galaxy A13، M23 و M33 در برخی نسخهها با یکدیگر سازگاری دارند، اما این سازگاری به کد فلت و نسخه نمایشگر وابسته است. گزارشهای تعمیرکاران نیز وجود چند کد و Revision مختلف برای این مجموعهها را نشان میدهد؛ بنابراین صرفاً شباهت نام M33 یا اندازه نمایشگر برای انتخاب قطعه کافی نیست و کد کامل مدل و سازگاری فلت باید بررسی شود.
آیا کد روی فلت LCD در M33 همیشه دقیقاً نام مدل گوشی را نشان میدهد؟
نه لزوماً. تجربه تعمیرکاران نشان میدهد سامسونگ در برخی مدلهای این خانواده از فلتهای مشترک یا کدهایی استفاده کرده که ممکن است با نام دقیق گوشی یکسان نباشند. در یک بحث تخصصی تعمیرات، نمونههایی از فلتهای دارای کدهای A135، M236 و M336 در مجموعه نمایشگرهای این خانواده بررسی شدهاند و نتیجه عملی بر بررسی کانکتور و سازگاری واقعی، نه فقط نوشته روی فلت، تأکید دارد.
چرا در M33 قبل از نصب LCD باید نمایشگر و فلت تست شوند؟
چون ایراد تصویر همیشه از خود پنل نیست. در منابع تعمیراتی M33، مشکلاتی مانند تصویر نداشتن، خرابی نور پسزمینه و ایراد مسیر نمایشگر به کانکتور FPC برد مرتبط شدهاند. بنابراین پیش از چسباندن نهایی مجموعه، تست تصویر، تاچ و اتصال فلت میتواند از بازکاری غیرضروری جلوگیری کند.
اگر بعد از تعویض LCD M33 صفحه کاملاً سیاه بود، اول خود LCD را متهم کنیم؟
خیر. در عیبیابی تخصصی M33، بررسی کانکتور نمایشگر و مسیرهای تغذیه و سیگنال نیز مطرح است. در یک منبع تعمیر برد اختصاصی M33، برای حالت «No Light / No Graphics» ابتدا تمیزی و سلامت کانکتور FPC و سپس خطوط VSP، VSN، بخش Backlight و مسیرهای MIPI بررسی میشوند. بنابراین اگر LCD سالم و تستشده باشد، بررسی سمت برد منطقی است.
در تعویض LCD فریمدار M33 چه چیزی بیشتر از خود پنل نیاز به کنترل دارد؟
در مجموعه فریمدار، نتیجه تعمیر فقط به سلامت نمایشگر وابسته نیست. قطعاتی که از دستگاه قبلی منتقل میشوند، بهخصوص اتصالات و فلتهای مرتبط با برد، باید بدون کشیدگی، تاخوردگی یا اتصال ناقص نصب شوند. راهنماهای تعویض نمایشگر M33 نیز قطع باتری پیش از جدا کردن فلتها و تست نمایشگر و تاچ پیش از چسباندن نهایی را توصیه میکنند.
آیا نمایشگر M33 با نمایشگر A13 4G یا M23 5G میتواند مشترک باشد؟
در بازار قطعات، مجموعههایی با سازگاری اعلامشده میان SM-M336B، SM-A137، SM-A135 و SM-M236B وجود دارند و حتی برخی منابع قطعات، نسخههای مختلف این خانواده را در یک مجموعه نمایشگر فهرست کردهاند. با این حال، این موضوع به معنی سازگاری بدون قید همه Revisionها نیست؛ گزارشهای تعمیرکاران وجود نسخههای مختلف فلت را تأیید میکنند و بنابراین برای یک تعمیر مشخص باید کد دستگاه و کد/Revision قطعه موجود با هم تطبیق داده شوند.
آیا 120 هرتز بودن LCD در M33 بعد از تعویض باید تست شود؟
بله. نمایشگر اصلی Galaxy M33 5G از نرخ نوسازی تا 120Hz پشتیبانی میکند. بنابراین علاوه بر بررسی تصویر و تاچ، بهتر است پس از نصب، عملکرد نرخ نوسازی نیز در تنظیمات دستگاه بررسی شود تا مجموعه نصبشده از نظر عملکرد نمایشگر با قابلیت اصلی گوشی مطابقت داشته باشد.
آیا اثر انگشت M33 به تعویض LCD وابسته است؟
حسگر اثر انگشت M33 در کنار گوشی و روی کلید پاور قرار دارد، نه زیر نمایشگر. بنابراین تعویض مجموعه LCD بهخودیخود نیازمند انتقال یا کالیبراسیون حسگر اثر انگشت زیر صفحه نیست؛ با این حال در نسخه فریمدار، هر قطعهای که از شاسی قبلی منتقل میشود باید پس از مونتاژ کامل از نظر عملکرد بررسی شود.
آیا LCD سرویس پک شرکتی M33 شامل گارانتی است؟
بله. امکان فعالسازی گارانتی برای LCDهای اورجینال شرکتی سامسونگ وجود دارد. این گارانتی فقط شامل LCDهای اورجینال شرکتی سامسونگ است و کیفیتهای نسخه چین، OLED، IC، TFT و سایر کیفیتهای بازار را شامل نمیشود. تمامی LCDهای پازل ۲۴ ساعت مهلت تست دارند و تست قطعه باید پیش از نصب نهایی انجام شود. فروش این قطعات نیز فقط به تعمیرکاران و همکاران دارای مجوز صنفی انجام میشود. شرایط و نحوه فعالسازی گارانتی LCD سامسونگ را میتوانید در صفحه مربوطه بررسی کنید.
