شابلون WYLIE مدل G1126 مناسب برای OPPO

شابلون WYLIE مدل G1126 مناسب برای OPPO

کاربرد شابلون

شابلون ها یکی از ابزار های پر کاربرد جهت تعمیرات تلفن همراه می باشند. این ابزار ها برای پایه سازی IC استفاده می شوند تا نظم بورد حین تعویض IC و یا هارد تلفن همراه دچار اختلال نشود. از دیگر کاربرد های شابلون می توان به پاکسازی IC ها از رطوبت اشاره کرد که در نهایت موجب عملکرد بهتر تلفن همراه می شود. البته هنگام حرارت دادن و پایه سازی IC ها باید به نوع اتصال پایه ها نیز توجه کرد تا در نهایت موجب خرابی بورد و یا دیگر قطعات نشود.

پایه های IC و قطعات در دو روش چسبی و معمولی به بورد متصل می شوند که در صورت چسبی بودن بورد باید با دقت عمل بیشتری IC را حرارت داد. عدم توجه به این مسئله ممکن است قطعات دیگر را دچار مشکل کرده و یا به بورد آسیب وارد کند. تعمیرکاران معمولا برای جلوگیری از حرارت دیدن قطعات دیگر از شیلد استفاده می کنند که حرارت را به خوبی دفع می کند.

نحوه استفاده از شابلون برای پایه سازی

پس از گرما دادن به IC و یا هارد از روی بورد جدا شده و در این قسمت باید پس از پاک سازی بورد و پایه های قبلی IC از شابلون استفاده کرد. پس از پاکسازی بورد و IC پروسه چسباندن دقیق IC به شابلون را با استفاده از خمیر قلع استفاده می کنیم. در مرحله بعدی با استفاده از هیتر به آرامی خمیر قلع را حرارت می دهیم تا پایه روی IC ثابت شوند.

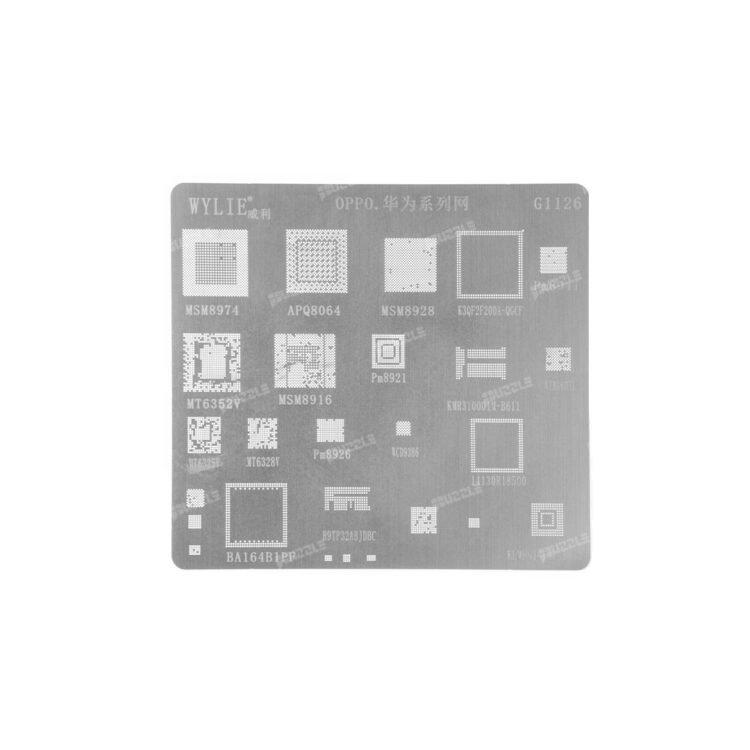

معرفی شابلون WYLIE مدل G1126

شابلون مدل G1126 یکی از شابلون های ساخته شده توسط شرکت معتبر WYLIE می باشد که برای گوشی های شرکت OPPO طراحی شده است. متریال ساخت این شابلون از استیل بوده و مشکلی برای شما در استفاده های طولانی مدت ایجاد نخواهد کرد. شبکه های دقیق و امکان به کارگیری برای مونتاژ IC ها از جمله مزایای استفاده از شابلون WYLIE مدل G1126 مناسب برای OPPO می باشد.

شابلون WYLIE مدل G1126 مناسب برای OPPO امکان پایه سازی برای چیپ ها با شماره MSM8974، APQ8064، MSM8928، K3QF2F200A-QGCF، Pm8941، MT6352V، MSM8916، Pm8921، KMR310001M-B611، WTR1605L، MT6325V، MT6328V، Pm8926، WCD9386، 14130R18500، BA164B1PF، H9TP32ABJDBC، KLM8G1GEAC-B031 و چند IC دیگر را دارا می یاشد.
