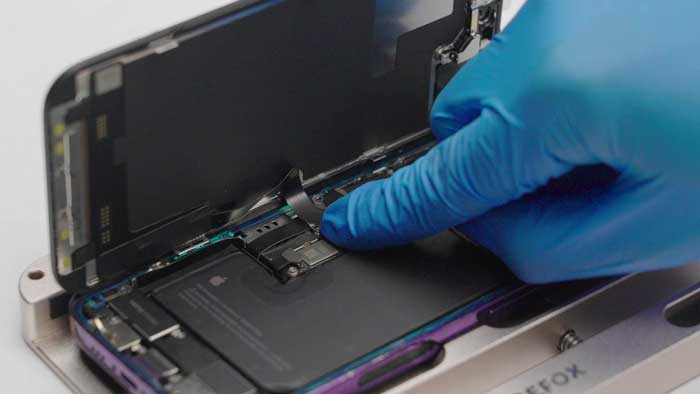

- چگونه بفهمیم مشکل تاچ از LCD است یا فلت و کانکتور؟
- چه زمانی احتمال مشکل برد یا IC تاچ مطرح می‌شود؟
- چه زمانی باید LCD را با یک قطعه سالم تست کرد؟
- Dead Zone و Ghost Touch چه تفاوتی دارند؟
- صفحه بعد از تعویض LCD سیاه شده یا تصویر ندارد؛ علت چیست؟
- گوشی روشن است ولی صفحه کاملاً سیاه است
- LCD جدید اصلاً تصویر نمی‌دهد
- تصویر دارد ولی نور صفحه مشکل دارد
- تصویر قطع و وصل می‌شود
- تصویر با حرکت دادن گوشی قطع می‌شود
- تصویر با فشار فریم تغییر می‌کند
- تصویر قبل از بستن درست است ولی بعد از بستن قطع می‌شود
- چه زمانی مشکل از LCD یا فلت و کانکتور است؟
- چه زمانی احتمال مشکل برد، تغذیه یا IC تصویر مطرح می‌شود؟
- روش تشخیص LCD خراب از مشکل برد
- کیفیت تصویر LCD جدید پایین است؛ چرا؟
- رنگ‌های LCD طبیعی نیستند
- سفید به زرد یا آبی می‌زند
- رنگ‌های قرمز، سبز و آبی درست نمایش داده نمی‌شوند
- روشنایی LCD کم است
- کنتراست نمایشگر پایین است
- تفاوت کیفیت نسخه‌های مختلف LCD
- چگونه کیفیت رنگ LCD را قبل از نصب نهایی تست کنیم؟
- LCD جدید لکه، خط یا نقاط سفید دارد؛ علت چیست؟
- نقاط سفید، لکه‌های روشن و آثار فشار
- خطوط عمودی یا افقی روی صفحه
- لکه‌های تاریک یا تغییر یکنواختی تصویر
- چه زمانی فریم، چسب و پیچ‌ها را بررسی کنیم؟
- چطور ایراد پنل را از مشکل نصب تشخیص دهیم؟
- چرا بعد از تعویض LCD نور از اطراف صفحه بیرون می‌زند؟
- نورزدگی ناشی از فریم یا قرارگیری نامناسب
- تأثیر چسب‌کاری و فشار هنگام مونتاژ
- چطور نورزدگی ناشی از پنل را از مشکل نصب تفکیک کنیم؟
- اثر انگشت بعد از تعویض LCD کار نمی‌کند
- چرا اثر انگشت زیر نمایشگر ممکن است از کار بیفتد؟
- محل سنسور و معماری گوشی را مشخص کنید
- نقش پنل، سنسور، فلت و کالیبراسیون
- چطور اثر انگشت را قبل از نصب نهایی بررسی کنیم؟
- سنسورهای گوشی بعد از تعویض LCD مشکل دارند
- سنسور مجاورت
- سنسور نور محیط
- بررسی فلت، کانکتور و آسیب‌های احتمالی هنگام تعمیر
- ترتیب پیشنهادی برای عیب‌یابی سنسورها
- چسب، فریم و پیچ‌ها چگونه باعث خرابی LCD می‌شوند؟
- چسب‌کاری، فریم و سطح نصب
- پیچ‌ها، براکت‌ها و فشار قطعات پشت نمایشگر
- چرا بعضی مشکلات فقط بعد از مونتاژ ظاهر می‌شوند؟
- از کجا بفهمیم مشکل از LCD است یا خود گوشی؟
- مقایسه با یک LCD سالم و مطمئن
- بررسی فلت‌ها و کانکتورها
- چه زمانی احتمال خرابی برد مطرح می‌شود؟
- چه زمانی تعویض دوباره LCD توجیه دارد؟

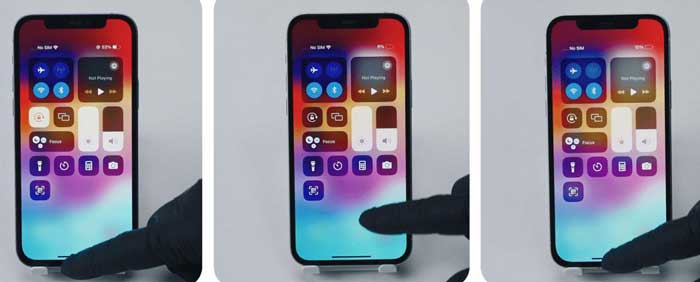

- قبل از نصب نهایی LCD چه چیزهایی را باید تست کرد؟

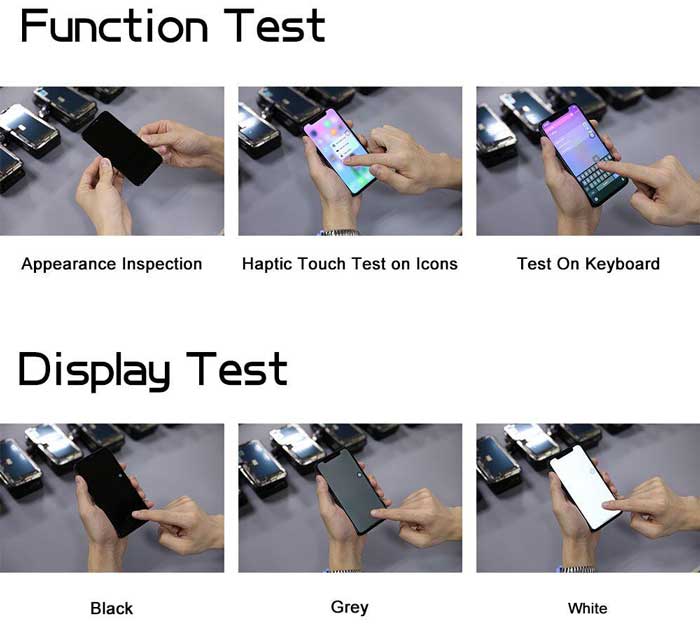

- تست تصویر، رنگ و یکنواختی پنل
- تست رنگ‌های RGB
- تست تمام نقاط تاچ
- تست روشنایی
- تست سنسورها و قابلیت‌های مرتبط
- تست اثر انگشت در مدل‌های مربوط
- بررسی فلت‌ها و اتصالات پیش از نصب
- تست پایداری عملکرد
- مشکلات بعد از تعویض LCD در سامسونگ، شیائومی، آیفون، هواوی و نوکیا

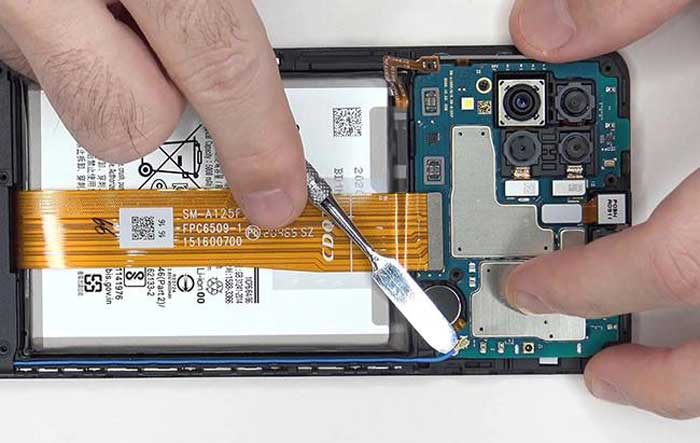

- سامسونگ
- شیائومی
- آیفون
- هواوی

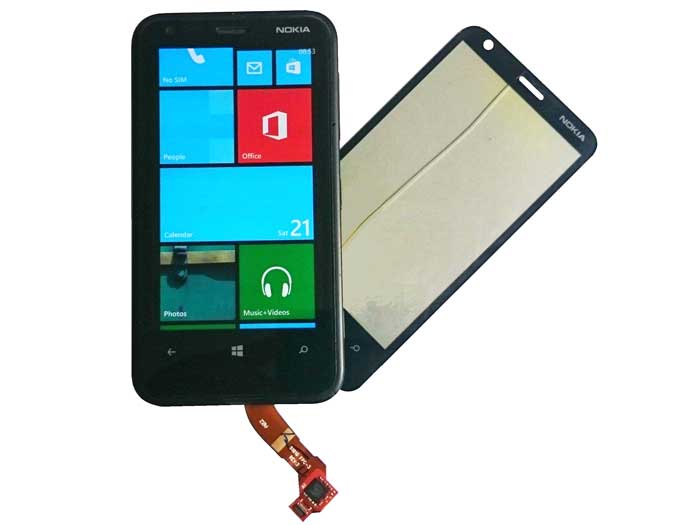

- نوکیا
- آیا یک برند واقعاً بیشتر از بقیه مشکل پیدا می‌کند؟
- LCD کپی و های‌کپی چه مشکلاتی ممکن است داشته باشد؟
- تفاوت کیفیت نسخه‌های مختلف LCD
- تأثیر نوع پنل بر کیفیت و تجربه کاربری
- چرا بعضی پارت‌ها برگشتی بیشتری دارند؟
- مشکلات احتمالی LCDهای کپی و های‌کپی
- چگونه کیفیت پارت‌های مختلف را ارزیابی کنیم؟
- بعد از تعویض LCD، قبل از تحویل گوشی چه چیزهایی را تست کنیم؟
- تصویر و تاچ پس از مونتاژ
- روشنایی خودکار و سنسورهای مرتبط
- اثر انگشت و قابلیت‌های وابسته به نمایشگر
- صدا و سایر قابلیت‌هایی که هنگام تعمیر درگیر بوده‌اند
- کنترل ظاهری و وضعیت مونتاژ
- چک‌لیست نهایی پیش از تحویل
- سوالات متداول مشکلات بعد از تعویض LCD
تعویض ال سی دی گوشی همیشه به معنی برطرف شدن مشکل نمایشگر نیست. گاهی بعد از نصب LCD جدید، تاچ کار نمی‌کند، تصویر قطع می‌شود، کیفیت نمایش افت می‌کند یا سنسورها و قابلیت‌های وابسته به نمایشگر دچار اختلال می‌شوند. در چنین شرایطی، منشأ ایراد لزوماً خود قطعه جایگزین نیست و ممکن است به فلت و کانکتورها، نحوه نصب، وضعیت فریم، قطعات منتقل‌شده یا بخش‌های مرتبط با برد مربوط باشد.
بعضی ایرادها هنگام تست اولیه مشخص نمی‌شوند و پس از بستن مجموعه یا قرار گرفتن قطعات در موقعیت نهایی ظاهر می‌شوند. بنابراین، عیب‌یابی مشکلات بعد از تعویض LCD باید از بررسی نشانه‌ها و شرایط بروز آن‌ها شروع شود و در صورت نیاز، با بررسی اتصال‌ها و تست با یک نمایشگر سالم ادامه پیدا کند.
نکته کلیدی: هر ایرادی که بعد از تعویض LCD ظاهر می‌شود، الزاماً به معنی خرابی قطعه جدید نیست. زمان بروز مشکل، وضعیت اتصال‌ها و نتیجه تست با یک نمایشگر سالم می‌توانند به تشخیص منشأ ایراد کمک کنند و از تعویض دوباره قطعه بدون عیب‌یابی کافی جلوگیری کنند.
در این مقاله چه مشکلاتی را بررسی می‌کنیم؟
- مشکلات تصویر: سیاه شدن صفحه، قطع و وصل شدن تصویر، خطوط، لکه‌ها و افت کیفیت نمایش.
- مشکلات تاچ: کار نکردن کامل یا بخشی از لمس، لمس خودکار یا Ghost Touch.
- اختلال سنسورها و قابلیت‌های وابسته: مانند اثر انگشت یا سنسور مجاورت، بسته به طراحی و مدل گوشی.
- مشکلات نصب و کیفیت نمایشگر: بیرون زدن نور از لبه‌ها، تغییر رنگ، نقاط سفید و ایرادهای احتمالی مرتبط با فشار فریم، چسب‌کاری یا کیفیت قطعه.
مسیر عیب‌یابی: از نشانه‌ای که روی گوشی دیده می‌شود شروع می‌کنیم، سپس LCD، فلت و کانکتورها را بررسی می‌کنیم و در صورت نیاز سراغ فریم، نحوه نصب و بخش‌های مرتبط دیگر دستگاه می‌رویم. هدف این است که تا حد امکان، منشأ مشکل پیش از تعویض دوباره قطعه مشخص شود.
این راهنما برای تعمیرکاران، کارآموزان و افرادی نوشته شده که می‌خواهند علت مشکلات پس از تعویض LCD را بهتر بشناسند. تعمیرکاران می‌توانند از مراحل عیب‌یابی برای بررسی دقیق‌تر دستگاه استفاده کنند و کاربران عادی نیز با مراجعه به بخش مربوط به نشانه گوشی خود، علت‌های احتمالی را بشناسند و شرح دقیق‌تری از مشکل به تعمیرکار ارائه دهند.
توجه: بررسی کانکتورهای حساس، مدار تصویر و بخش‌های مرتبط با برد ممکن است به ابزار و دانش تخصصی نیاز داشته باشد. اگر تجربه تعمیر گوشی ندارید، باز کردن دستگاه یا دستکاری این بخش‌ها را به تعمیرکار بسپارید.
بعد از تعویض LCD چه مشکلاتی ممکن است برای گوشی پیش بیاید؟
بعد از تعویض LCD، ممکن است تصویر، تاچ یا بعضی قابلیت‌های وابسته به نمایشگر دچار اختلال شوند. همچنین گاهی مشکلاتی مانند لکه، خطوط، تغییر رنگ یا نورزدگی لبه‌ها ظاهر می‌شوند. بروز این علائم لزوماً به معنی خرابی نمایشگر جدید نیست؛ تشخیص علت به نوع مشکل و شرایطی که در آن ظاهر شده بستگی دارد.
نکته کلیدی: زمان بروز مشکل را مشخص کنید: آیا ایراد هنگام تست اولیه وجود داشته، پس از قرار گرفتن LCD در فریم ظاهر شده یا بعد از بستن کامل گوشی ایجاد شده است؟ این تفاوت می‌تواند در انتخاب مسیر عیب‌یابی مؤثر باشد.
به‌طور کلی، مشکلات بعد از تعویض LCD را می‌توان در چهار گروه اصلی قرار داد:
- مشکلات تصویر: سیاه شدن صفحه، نداشتن تصویر، قطع و وصل شدن تصویر، خطوط، لکه و افت کیفیت نمایش.
- مشکلات تاچ: کار نکردن کامل تاچ، از کار افتادن بخشی از صفحه، لمس‌های خودکار یا Ghost Touch و کاهش دقت لمس.
- مشکلات سنسورها و قابلیت‌های وابسته: اختلال در اثر انگشت، سنسور مجاورت، سنسور نور و برخی قابلیت‌هایی که به مجموعه نمایشگر یا نحوه نصب آن وابسته‌اند.
- مشکلات فیزیکی و کیفیت LCD: تغییر رنگ، نقاط سفید، خطوط و لکه، نورزدگی از اطراف نمایشگر و آسیب ناشی از فشار یا نصب نامناسب.
مشکلات تصویر
یکی از مهم‌ترین مشکلات بعد از تعویض LCD، تغییر در وضعیت تصویر است. این مشکل می‌تواند از سیاه ماندن کامل صفحه تا قطع و وصل شدن تصویر، ایجاد خطوط و لکه یا اختلال در نور و روشنایی نمایشگر متغیر باشد.

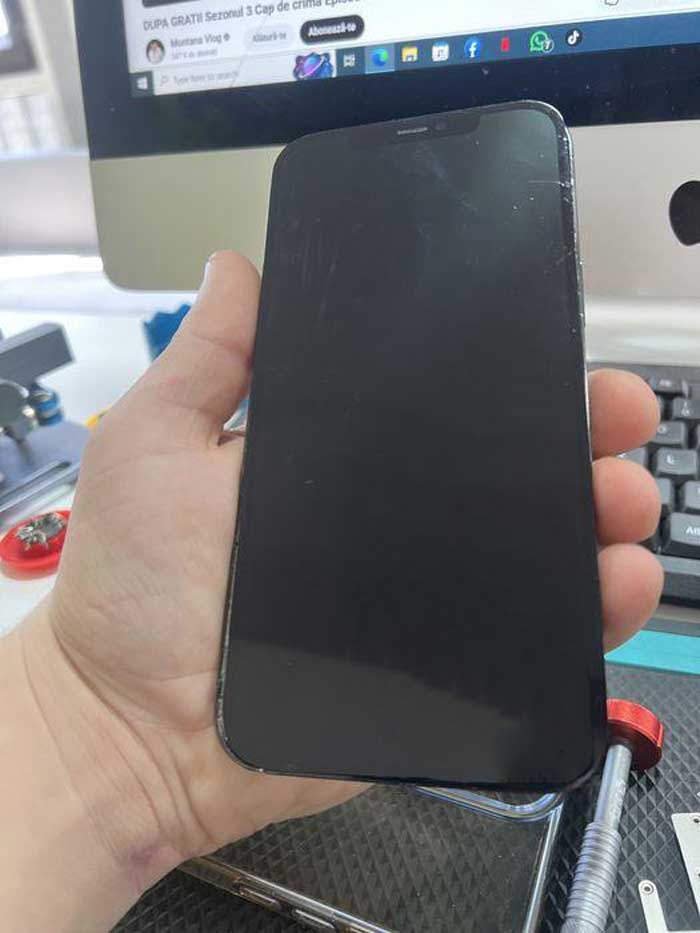

- صفحه کاملاً سیاه می‌شود:
اگر گوشی روشن است و صدا یا ویبره دارد اما تصویری دیده نمی‌شود، احتمال ایراد در نمایشگر یا مسیر انتقال تصویر مطرح است. تشخیص دقیق به بررسی وضعیت اتصال و سایر بخش‌های مرتبط بستگی دارد. - LCD جدید اصلاً تصویر نمی‌دهد:
اگر نمایشگر جایگزین از ابتدا تصویر ندارد، باید مشخص شود مشکل به خود قطعه مربوط است یا در اتصال و بخش‌های دیگر دستگاه قرار دارد. جزئیات این مسیر در بخش عیب‌یابی صفحه سیاه بررسی می‌شود. - تصویر قطع و وصل می‌شود:
این حالت ممکن است با اختلال در پنل یا مسیر اتصال مرتبط باشد. اگر تغییر وضعیت گوشی یا قرار گرفتن نمایشگر در فریم روی تصویر اثر می‌گذارد، شرایط مکانیکی نصب نیز اهمیت پیدا می‌کند. - تصویر بعد از بستن گوشی قطع می‌شود:
اگر تصویر در تست اولیه وجود دارد اما پس از مونتاژ قطع می‌شود، باید تفاوت شرایط نصب اولیه و نهایی بررسی شود. این نشانه می‌تواند به نحوه قرارگیری نمایشگر، مسیر اتصال یا فشار مکانیکی مربوط باشد. - خطوط یا لکه روی تصویر ظاهر می‌شود:

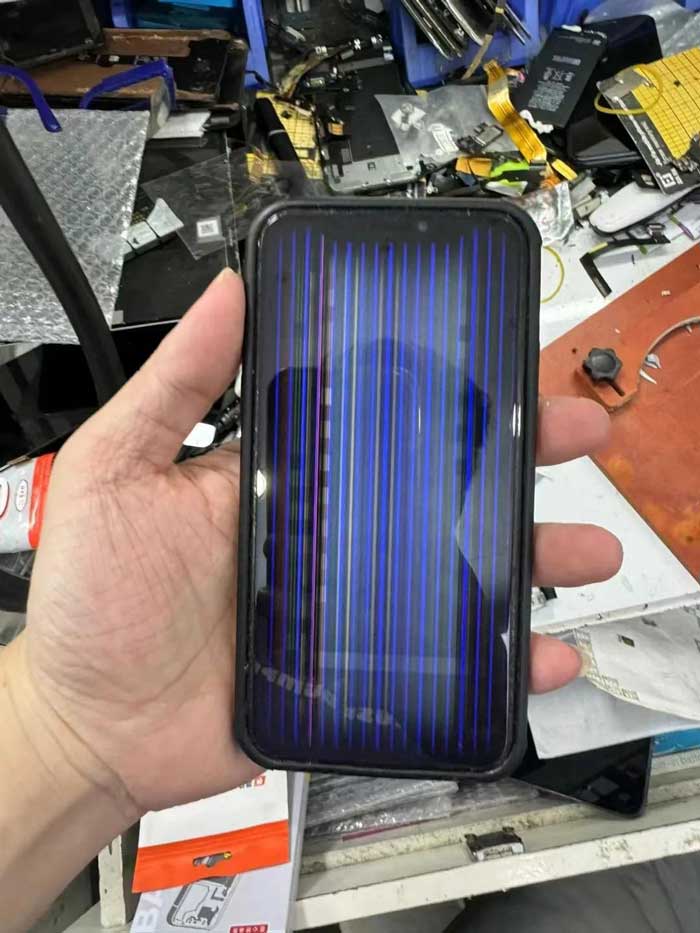

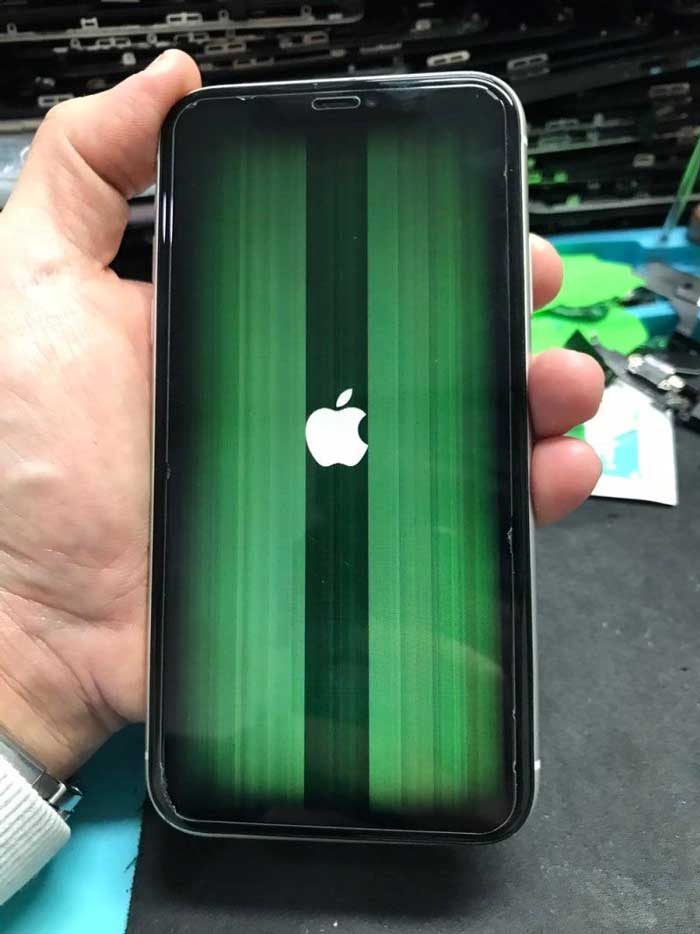

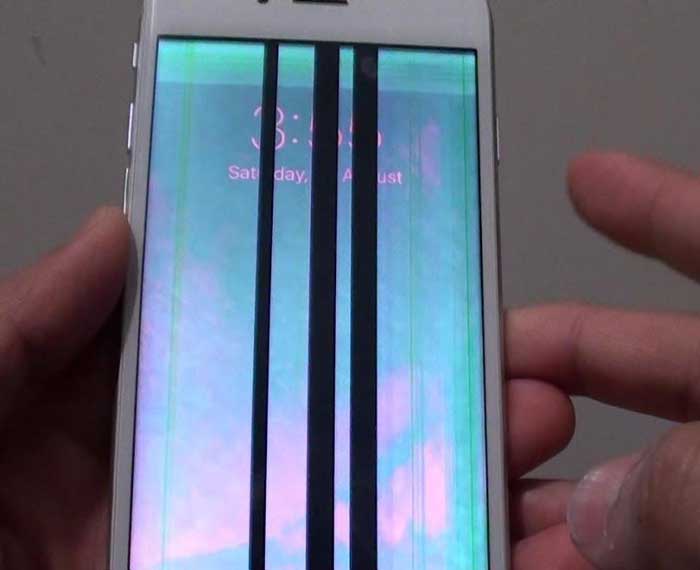

این علائم می‌توانند از خود پنل یا شرایط نصب ناشی شوند. نوع خط یا لکه، محل آن و زمان ظاهر شدنش در تشخیص علت اهمیت دارد. - نور یا روشنایی نمایشگر مشکل دارد:
وجود تصویر لزوماً به معنی عملکرد صحیح روشنایی نیست. اگر تصویر دیده می‌شود اما نور نمایشگر غیرطبیعی است یا صفحه روشن نمی‌شود، باید نوع اختلال مشخص شود؛ زیرا مشکل نور با نبود کامل تصویر یکسان نیست.
نکته تعمیرکاری: برای تشخیص مشکلات تصویر، فقط به وجود یا نبود تصویر توجه نکنید؛ زمان بروز ایراد، پایداری تصویر و تفاوت عملکرد نمایشگر در حالت تست و پس از نصب نیز سرنخ‌های مهمی هستند.

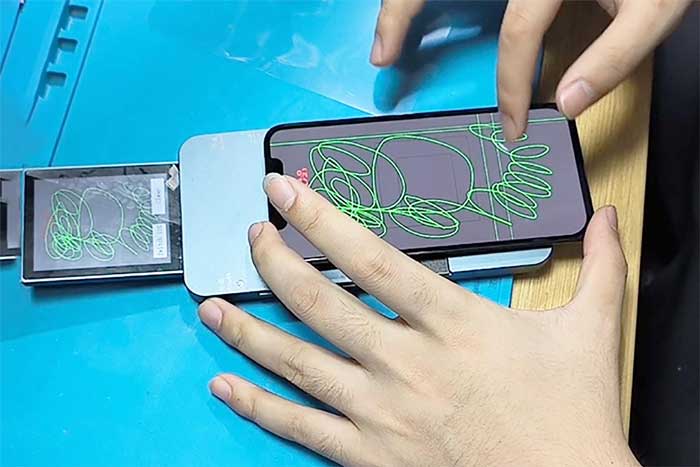

مشکلات تاچ
یکی از رایج‌ترین مشکلات بعد از تعویض LCD، اختلال در عملکرد تاچ است؛ از کار نکردن کامل صفحه لمسی گرفته تا ایجاد Dead Zone، Ghost Touch یا کاهش دقت و سرعت لمس.
- تاچ کاملاً کار نمی‌کند:
صفحه تصویر دارد اما لمس‌ها را ثبت نمی‌کند. این وضعیت می‌تواند به بخش لمسی نمایشگر یا مسیر ارتباطی آن مربوط باشد. - فقط بخشی از تاچ کار نمی‌کند:
اگر یک ناحیه از صفحه لمس را ثبت نمی‌کند اما بخش‌های دیگر سالم هستند، احتمال اختلال موضعی در بخش لمسی مجموعه نمایشگر یا مسیر مربوط به آن مطرح می‌شود. - تاچ خودکار یا Ghost Touch:

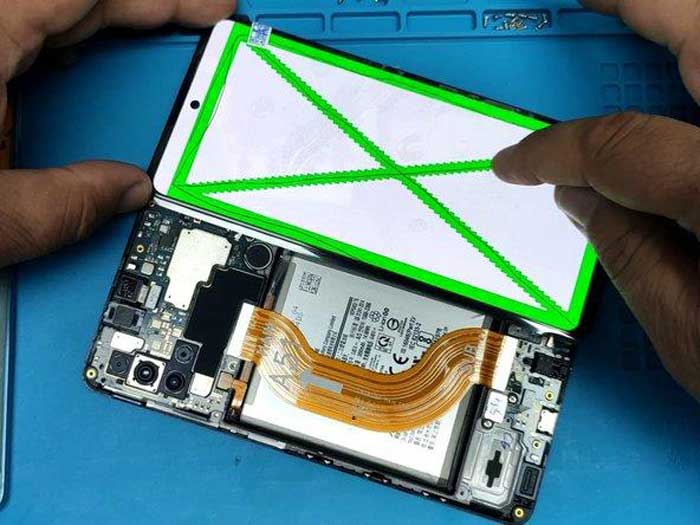

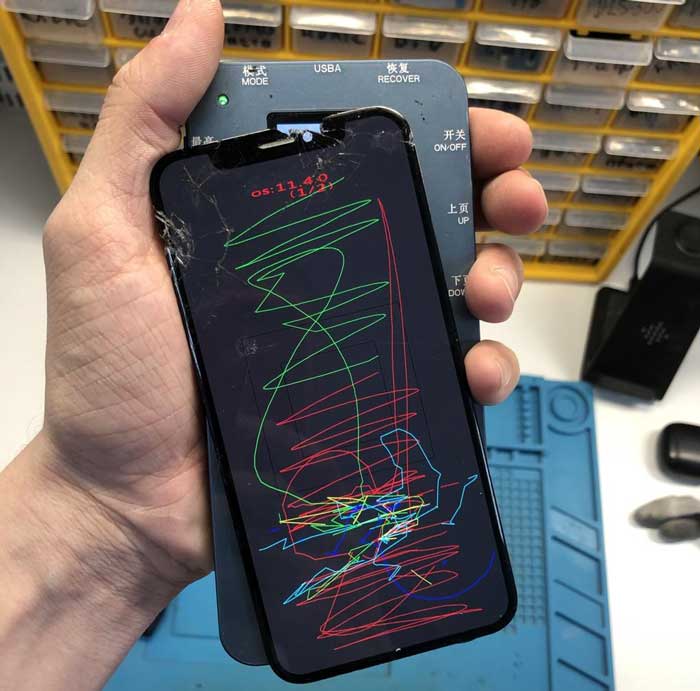

اگر صفحه بدون لمس کاربر فرمان‌های ناخواسته ثبت می‌کند، باید علت این ورودی‌های اشتباه مشخص شود؛ این حالت با از کار افتادن کامل تاچ تفاوت دارد. - تاچ کند یا نادقیق شده است:
ممکن است لمس‌ها با تأخیر ثبت شوند یا دقت تشخیص محل لمس کاهش پیدا کند. کیفیت و سازگاری نمایشگر و عملکرد بخش لمسی از موارد قابل بررسی هستند. - تاچ قبل از بستن گوشی سالم است اما بعد از بستن از کار می‌افتد:
اگر عملکرد تاچ با تغییر وضعیت نصب مختل می‌شود، نحوه قرارگیری نمایشگر و شرایط مکانیکی مجموعه نیز باید بررسی شوند.
در صورت بروز اختلال تاچ، نوع علامت و شرایط ظاهر شدن آن به تعیین مسیر بررسی کمک می‌کند. روش تفکیک ایراد خود نمایشگر از مشکل اتصال یا مدار تاچ در بخش تخصصی عیب‌یابی تاچ توضیح داده می‌شود.
تجربه تعمیرکاری پازل: سالم بودن تاچ در تست اولیه به معنی تأیید عملکرد آن پس از مونتاژ نیست. پیش از پایان تعمیر، عملکرد صفحه لمسی را در شرایط نزدیک به نصب نهایی نیز بررسی کنید.
مشکلات سنسورها و قابلیت‌های وابسته به نمایشگر
بعد از تعویض LCD، فقط تصویر و تاچ را بررسی نکنید. در بعضی گوشی‌ها، اثر انگشت، سنسور مجاورت، سنسور نور و برخی قابلیت‌های وابسته به مجموعه نمایشگر نیز ممکن است تحت تأثیر سازگاری قطعه، نحوه نصب یا جابه‌جایی اجزای مرتبط قرار بگیرند.

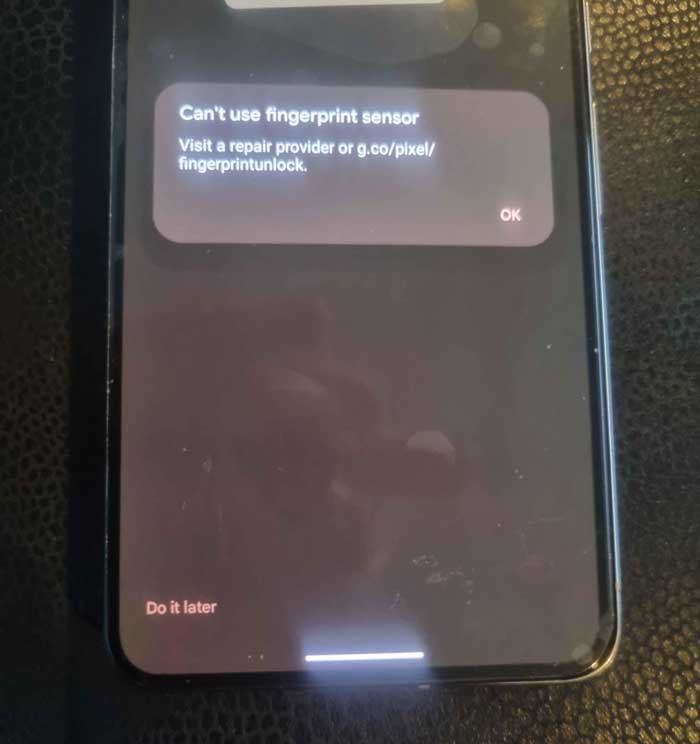

- اثر انگشت:

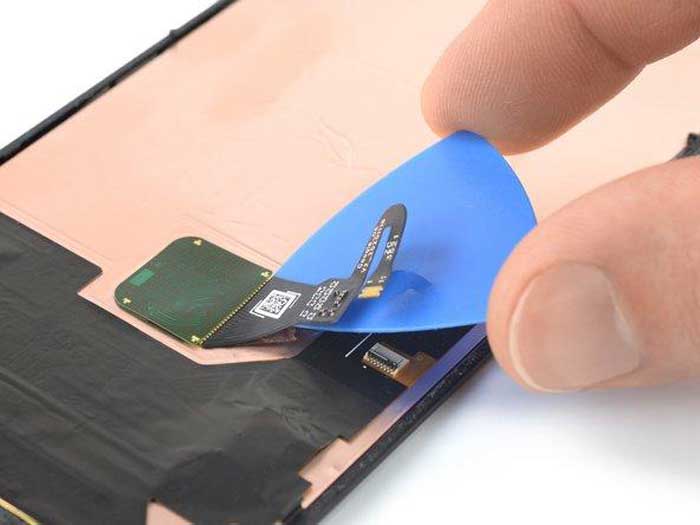

در گوشی‌های دارای حسگر زیر نمایشگر، فناوری و ساختار پنل جایگزین ممکن است بر عملکرد حسگر اثر بگذارد. نوع سنسور و نیاز احتمالی به کالیبراسیون نیز به مدل گوشی وابسته است. - سنسور مجاورت:

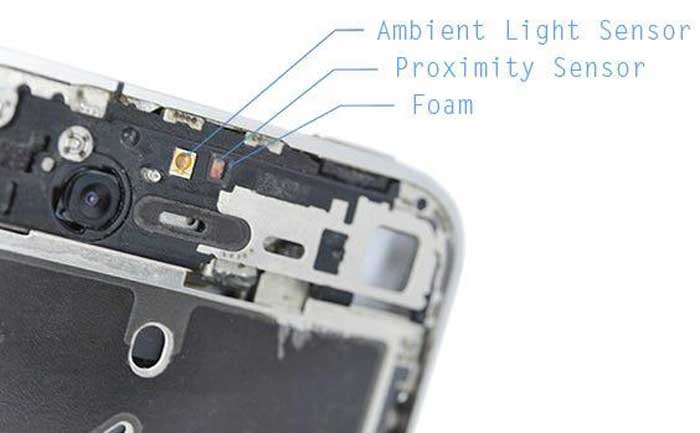

اگر هنگام تماس صفحه به‌درستی خاموش یا روشن نمی‌شود، محل سنسور، قطعات نگهدارنده و مسیر عملکرد آن باید بررسی شوند. - سنسور نور:
اگر تنظیم خودکار روشنایی پس از تعمیر درست عمل نمی‌کند، علاوه بر تنظیمات دستگاه، محل قرارگیری سنسور و باز بودن مسیر دریافت نور نیز اهمیت دارند. - قابلیت‌های وابسته به نمایشگر:
در برخی مدل‌ها، ساختار نمایشگر یا نحوه انتقال و نصب مجموعه‌های جانبی می‌تواند روی عملکرد قابلیت‌های وابسته به آن‌ها اثر بگذارد. علت دقیق باید بر اساس معماری همان دستگاه مشخص شود.
نکته مهم در عیب‌یابی: عملکرد سنسورها را جدا از تصویر و تاچ آزمایش کنید. روشن شدن نمایشگر به‌تنهایی سلامت سنسورها را تأیید نمی‌کند؛ هر قابلیت باید مطابق روش تست مربوط به همان مدل بررسی شود.
مشکلات فیزیکی و کیفیت LCD
بخشی از مشکلات بعد از تعویض نمایشگر به کیفیت پنل یا وضعیت فیزیکی مجموعه مربوط است. این مشکلات ممکن است به شکل تغییر رنگ، نقاط سفید، خطوط، لکه‌های روشن یا تاریک و نورزدگی لبه‌ها دیده شوند. برخی علائم از ویژگی‌های خود پنل ناشی می‌شوند و برخی ممکن است پس از نصب یا تحت فشار مکانیکی ظاهر شوند.

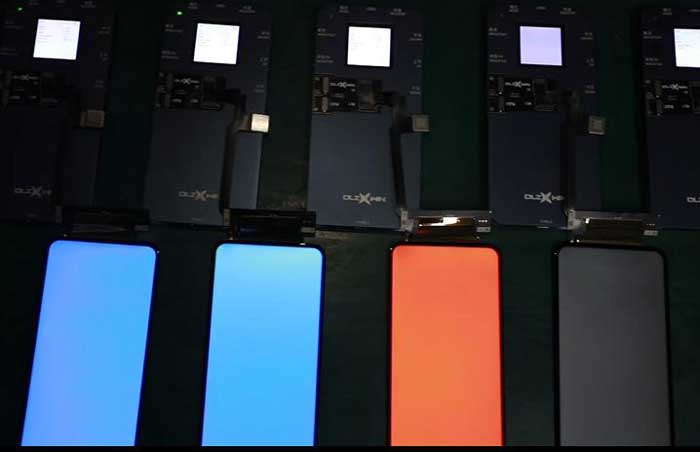

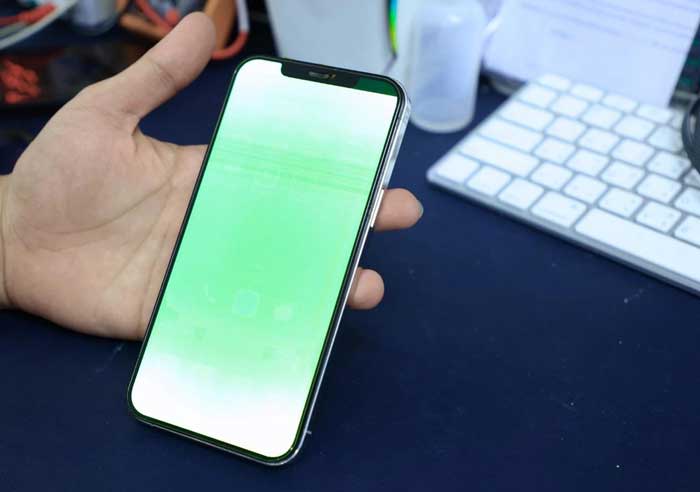

- تغییر رنگ:
تفاوت رنگ، روشنایی و کیفیت نمایش می‌تواند به ویژگی‌های پنل جایگزین یا کیفیت آن مربوط باشد. بررسی دقیق رنگ و روشنایی در بخش کیفیت تصویر توضیح داده می‌شود. - نقاط سفید:

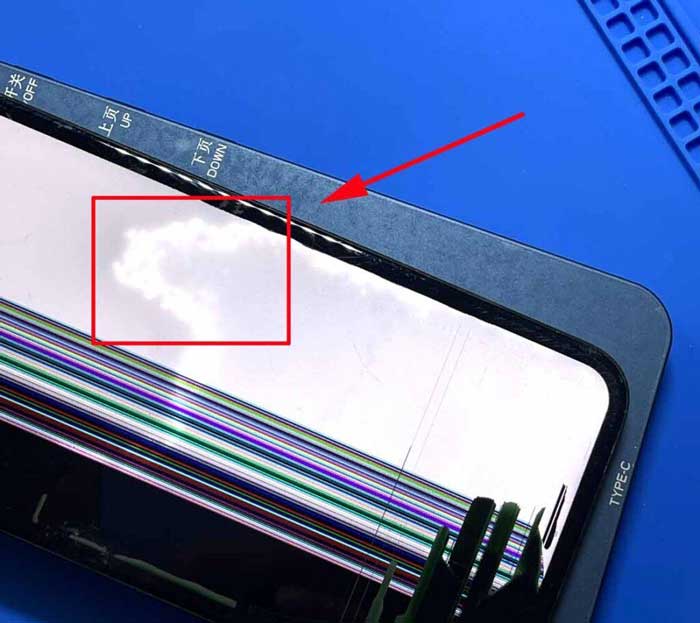

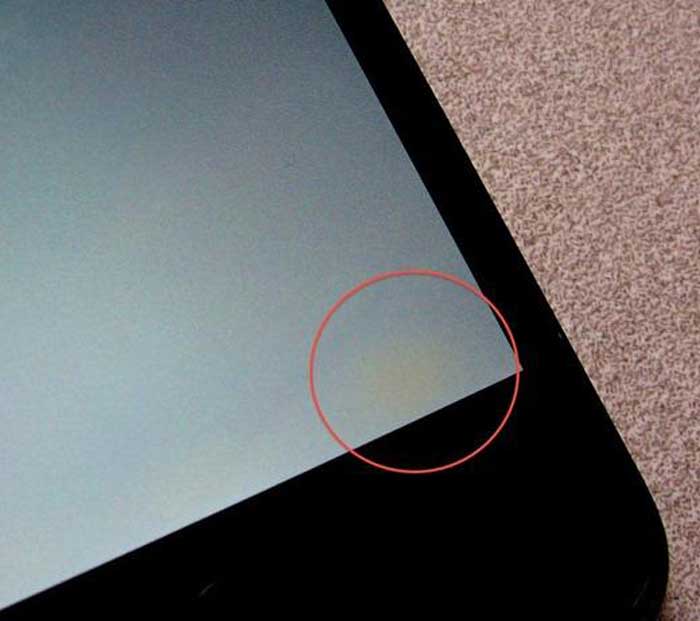

این نقاط می‌توانند با ساختار یا آسیب پنل ارتباط داشته باشند؛ فشار موضعی، ناصافی سطح نصب یا باقی ماندن جسمی زیر نمایشگر نیز از احتمالات قابل بررسی هستند. - خطوط و لکه:

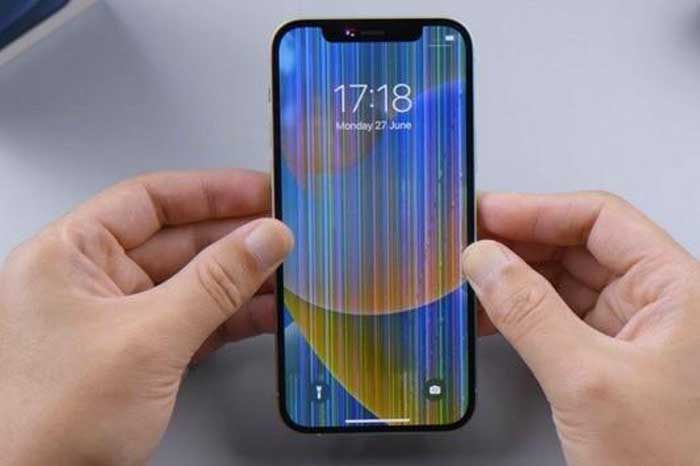

نوع و محل خطوط یا لکه‌های روشن و تاریک می‌تواند به تشخیص تفاوت میان ایراد پنل و مشکل ایجادشده هنگام نصب کمک کند. - بیرون زدن نور از اطراف LCD:

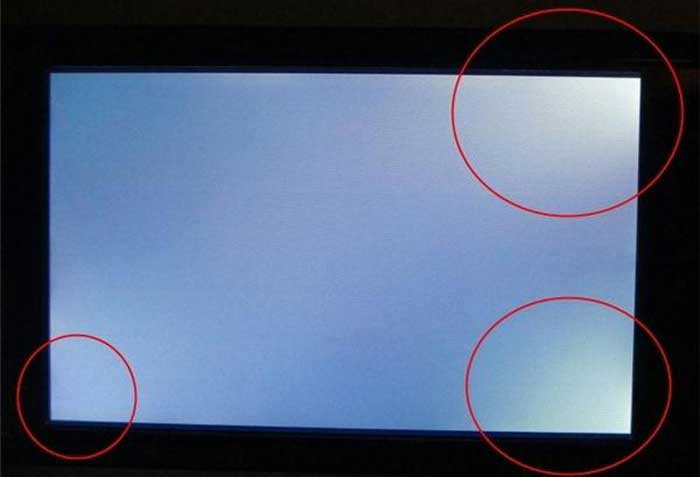

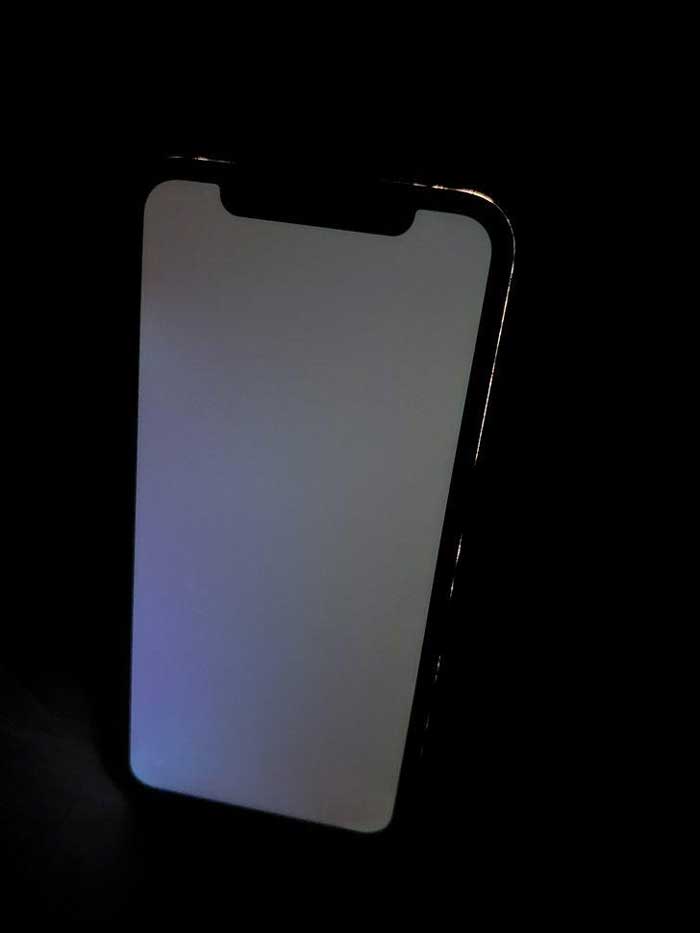

نورزدگی لبه‌ها ممکن است با ساختار نمایشگر، نحوه نشستن آن روی فریم یا شرایط نصب ارتباط داشته باشد. میزان و محل نورزدگی و نوع فناوری پنل در ارزیابی آن اهمیت دارند. - آسیب ناشی از فشار فریم یا نصب:

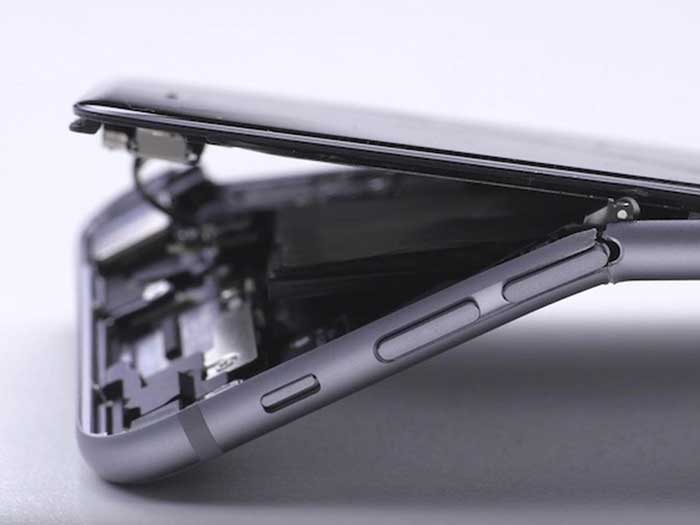

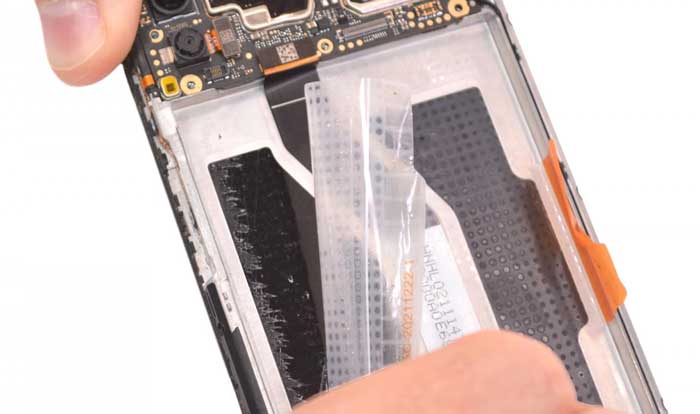

اگر فریم خم یا ناصاف باشد، نصب اجباری نمایشگر می‌تواند به پنل آسیب بزند. نمایشگر باید بدون فشار نامتوازن و مطابق ساختار همان دستگاه نصب شود.
جمع‌بندی این بخش: مشکلات پس از تعویض LCD فقط به تصویر محدود نیستند و ممکن است تاچ، سنسورها یا وضعیت فیزیکی نمایشگر را نیز درگیر کنند. شناسایی نوع علامت و زمان بروز آن، نقطه شروع بررسی است؛ جزئیات تشخیص هر مشکل در بخش تخصصی مربوط به همان موضوع آمده است.
چرا بعد از تعویض LCD گوشی مشکل پیدا می‌کند؟
اگر گوشی بلافاصله بعد از تعویض LCD دچار مشکل شود، لزوماً به این معنی نیست که خود نمایشگر خراب است. علت می‌تواند به سلامت و کیفیت قطعه، تفاوت فناوری یا نسخه نمایشگر، فلت و کانکتور، نحوه نصب، وضعیت فریم و چسب یا بخش‌های مرتبط با تصویر و تاچ روی برد مربوط باشد.
قاعده اصلی عیب‌یابی: برای پیدا کردن علت، میان سه احتمال اصلی تفاوت بگذارید: ایراد قطعه، مشکل اتصال یا نصب، و اختلال در خود گوشی.
۱. خرابی یا کیفیت پایین خود LCD
اولین احتمال، خود نمایشگر جایگزین است. LCD معیوب یا کم‌کیفیت ممکن است علائمی مانند تصویر ناپایدار، خطوط، تغییر رنگ، روشنایی نامناسب، تاچ ضعیف، Ghost Touch یا قطع کامل تصویر ایجاد کند. با این حال، صرف اینکه مشکل بلافاصله بعد از تعویض ظاهر شده، برای مقصر دانستن LCD کافی نیست.

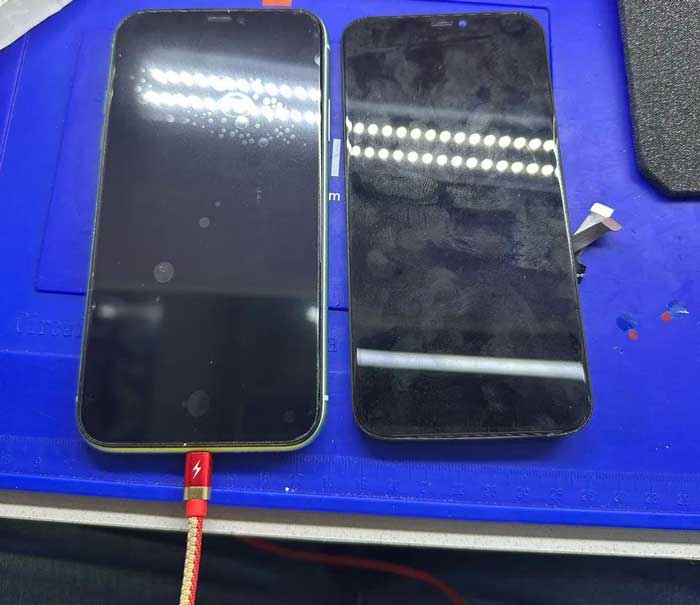

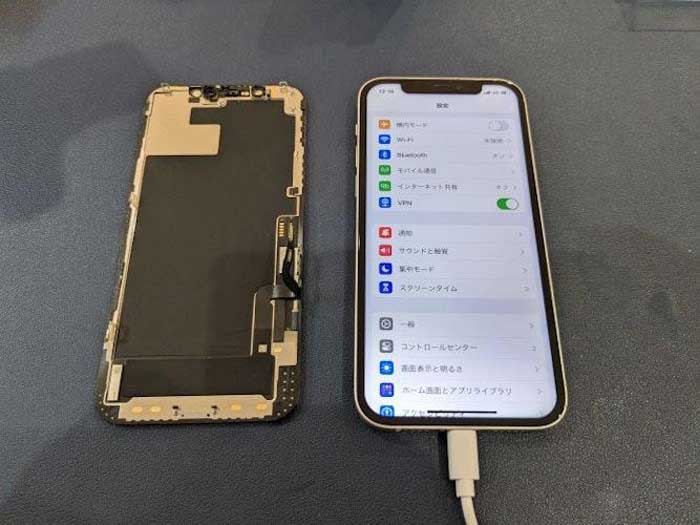

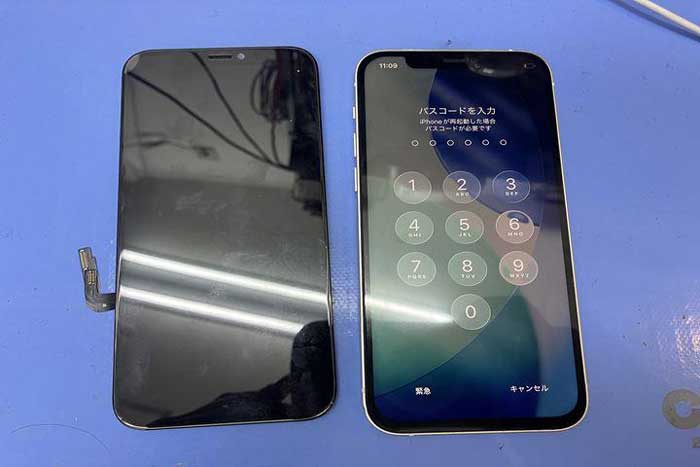

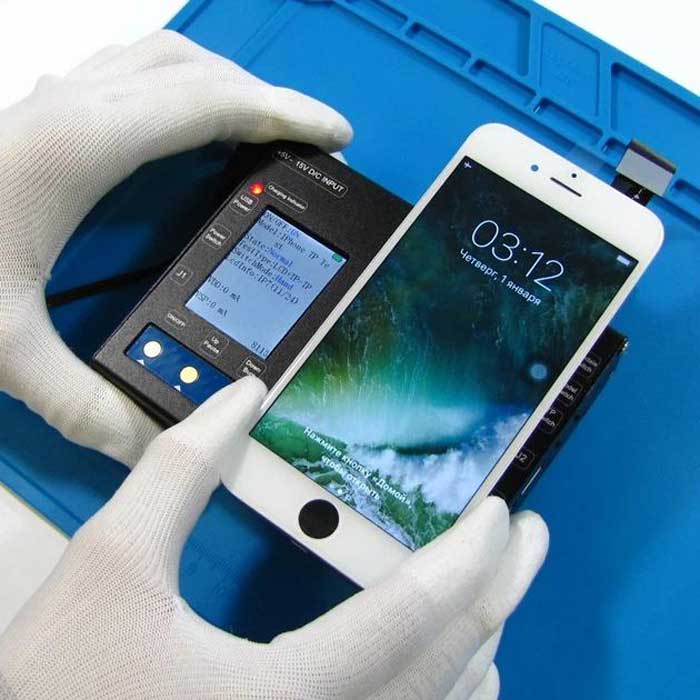

برای تشخیص، LCD جدید را با یک نمایشگر سالم مقایسه کنید. اگر با LCD سالم مشکل برطرف شد، احتمال خرابی یا ناسازگاری قطعه بیشتر می‌شود. اگر مشکل باقی ماند، باید سایر بخش‌های مرتبط با همان علامت بررسی شوند.
- LCD از ابتدا معیوب است: ممکن است پنل یا دیجیتایزر از ابتدا ایراد داشته باشد و مشکل پس از روشن شدن یا تست تاچ مشخص شود.
- کیفیت پایین قطعه: می‌تواند خودش را در رنگ، روشنایی، یکنواختی تصویر یا عملکرد تاچ نشان دهد.
- ناسازگاری نسخه جایگزین: ممکن است قطعه از نظر ظاهری مناسب مدل گوشی باشد اما از نظر فناوری پنل یا برخی قابلیت‌ها با نمایشگر اصلی تفاوت داشته باشد.
- ایراد پنهان: بعضی خرابی‌ها در بررسی اولیه دیده نمی‌شوند و پس از روشن شدن یا کارکرد طولانی‌تر خودشان را نشان می‌دهند.
تجربه تعمیرکاری پازل: اگر LCD جدید مشکل دارد، نتیجه تست با یک نمایشگر سالم را در نظر بگیرید. اگر قطعه سالم نیز همان ایراد را نشان می‌دهد، تعویض دوباره نمایشگر بدون بررسی بیشتر ممکن است مشکل را برطرف نکند.

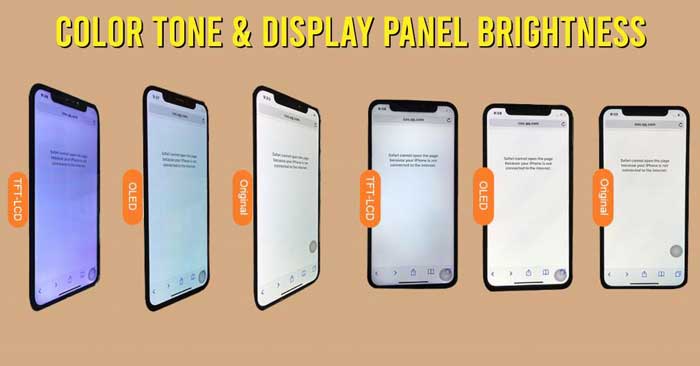

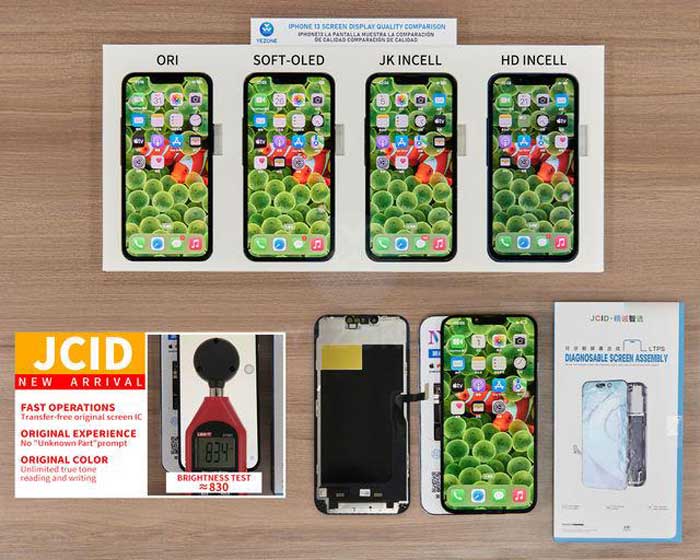

۲. تفاوت نسخه‌ها و کیفیت‌های مختلف LCD
برای یک مدل گوشی ممکن است نمایشگرهایی با فناوری پنل، کیفیت ساخت، روشنایی، بازتولید رنگ، ضخامت، ساختار فلت و قیمت متفاوت در بازار وجود داشته باشد. بنابراین «مناسب مدل گوشی» الزاماً به معنی «هم‌سطح با نمایشگر اصلی» نیست.
در ارزیابی کیفیت، مواردی مانند رنگ، روشنایی، کنتراست، یکنواختی تصویر، پیکسل‌ها، خطوط، لکه‌ها و نور اطراف نمایشگر اهمیت دارند. حتی بین قطعاتی که با یک عنوان فروخته می‌شوند، ممکن است تفاوت کیفیت یا پارت وجود داشته باشد.
همچنین TFT و AMOLED را نباید صرفاً نسخه خوب و بد یکدیگر دانست؛ این‌ها فناوری‌های متفاوت نمایشگر هستند. ممکن است یک گوشی که در کارخانه با OLED یا AMOLED عرضه شده، با یک LCD جایگزین شود. در این حالت حتی یک قطعه سالم نیز لزوماً همان کیفیت تصویر و همه قابلیت‌های نمایشگر اصلی را ارائه نمی‌دهد.
جمع‌بندی انتخاب LCD: سه موضوع را جداگانه ارزیابی کنید: سلامت قطعه، سازگاری فناوری و کیفیت مورد انتظار، و نصب صحیح در گوشی.
بنابراین در انتخاب LCD فقط قیمت یا عنوان‌هایی مانند «High Quality» و «Original» را ملاک قرار ندهید. نوع پنل، کیفیت واقعی، سازگاری با مدل، سابقه پارت، امکان تست و ضمانت ارزش بررسی دارند.

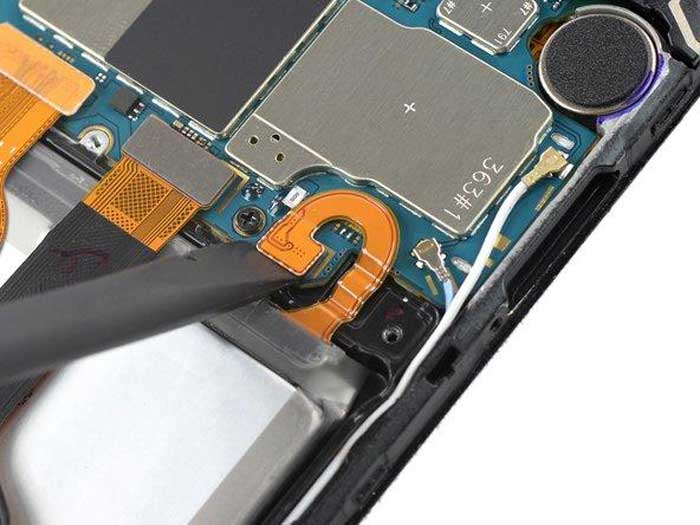

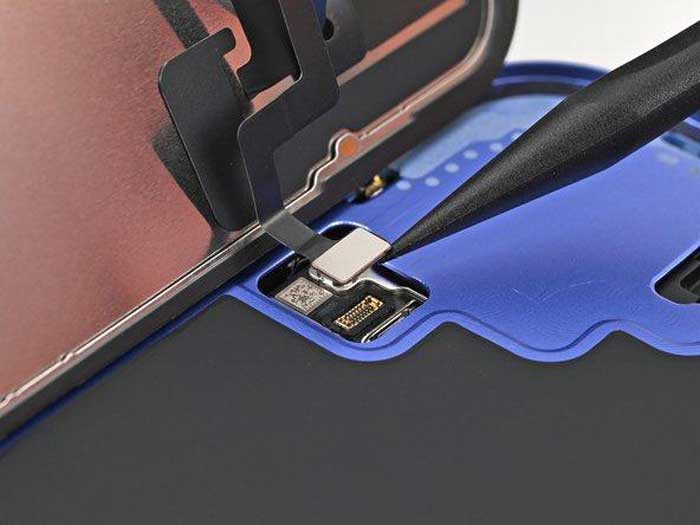

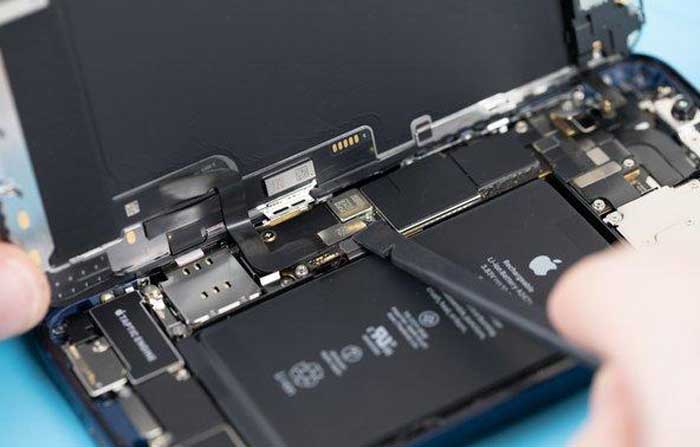

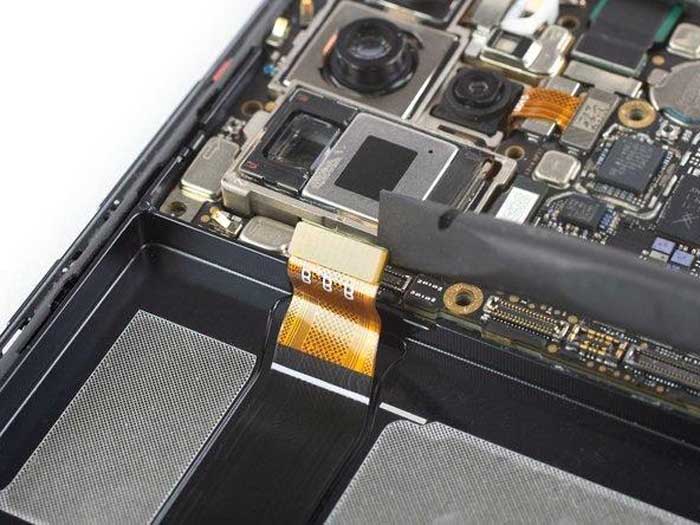

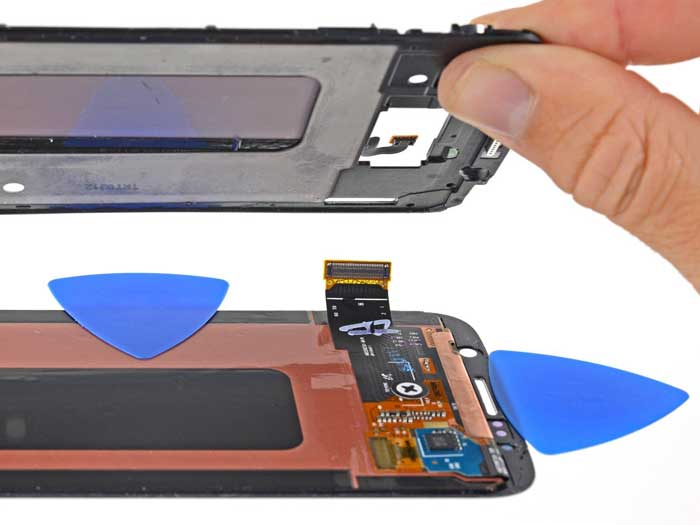

۳. مشکل فلت یا کانکتور LCD
فلت و کانکتور مسیر ارتباطی بین نمایشگر و برد گوشی هستند. آسیب یا اتصال ناپایدار در این مسیر می‌تواند تصویر، تاچ یا هر دو را مختل کند.
- فلت آسیب‌دیده: پارگی، تاخوردگی، کشیدگی یا آسیب ظاهری کوچک می‌تواند باعث قطع تصویر یا تاچ شود.

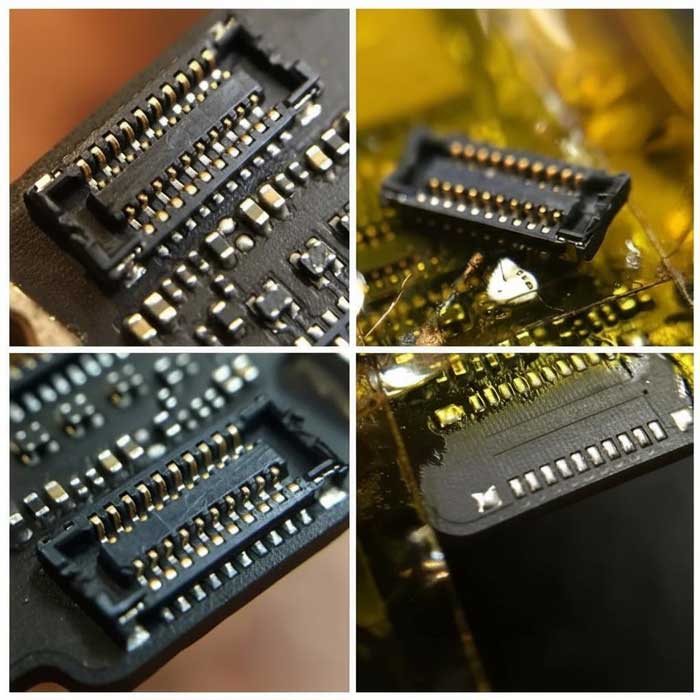

- کانکتور کثیف یا آسیب‌دیده: آلودگی، خم شدن پین‌ها یا آسیب بدنه سوکت می‌تواند اتصال را مختل کند.
- اتصال ناپایدار: تغییر وضعیت تصویر هنگام جابه‌جایی دستگاه یا مسیر اتصال می‌تواند سرنخی از ناپایداری ارتباط باشد.

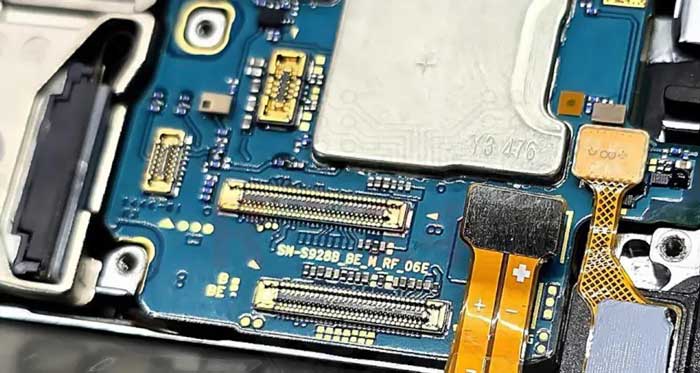

- آسیب کانکتور روی برد: اگر چند نمایشگر سالم و سازگار همان مشکل را نشان دهند، احتمال ایراد در سوکت یا مسیر مربوط به نمایشگر بیشتر می‌شود.

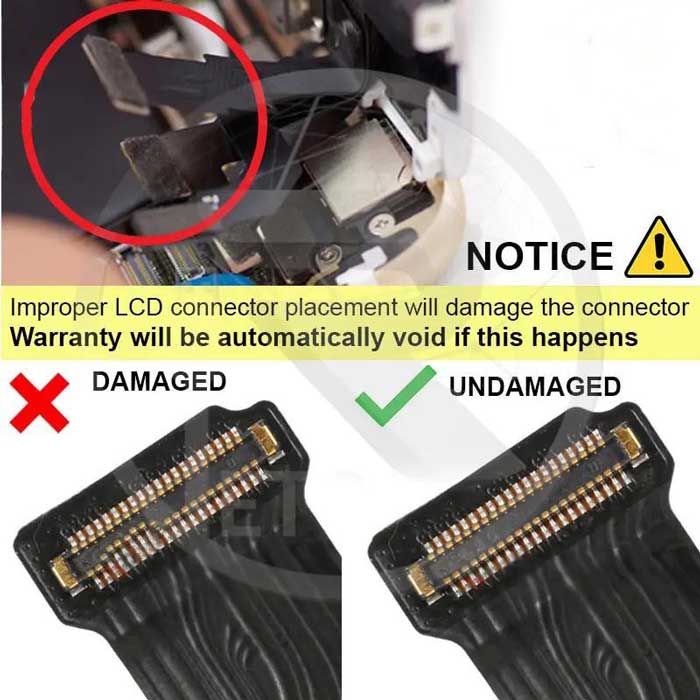

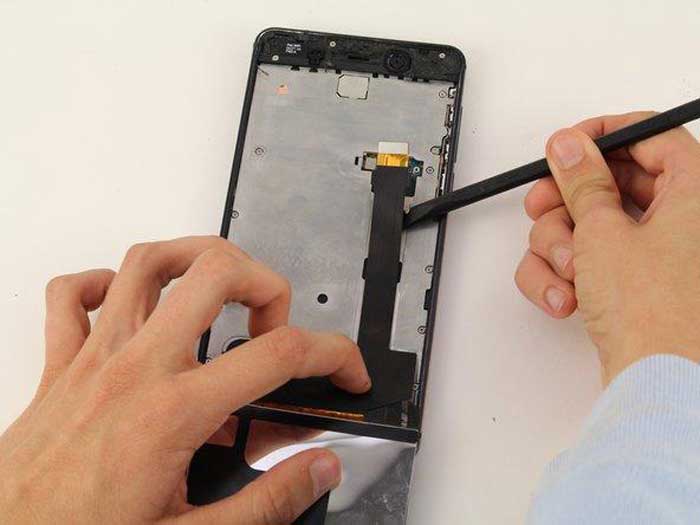

۴. درست جا نرفتن کانکتور
یکی از علت‌های اختلال پس از تعویض LCD، کامل جا نرفتن یا تراز نبودن کانکتور است. در چنین شرایطی ممکن است تصویر یا تاچ به‌درستی کار نکند، حتی اگر فلت در نگاه اول متصل به نظر برسد.
- تصویر هست ولی تاچ کار نمی‌کند: اتصال مربوط به بخش لمسی نمایشگر باید بررسی شود.
- تصویر قطع و وصل می‌شود: اتصال ناقص یا ناپایدار می‌تواند عامل مشکل باشد.
- فقط بخشی از نمایشگر مشکل دارد: ساختار مسیرهای تصویر و تاچ در مجموعه و اتصالات مربوط به آن‌ها باید در نظر گرفته شود.
- کانکتور ظاهراً متصل است: تراز بودن، آلودگی، سلامت پین‌ها و وضعیت سوکت باید بررسی شوند.
هشدار: کانکتور نباید با فشار زیاد یا به‌زور جا زده شود. اگر تراز نباشد، فشار می‌تواند پین‌های ظریف را خم کند و آسیب دائمی ایجاد کند.

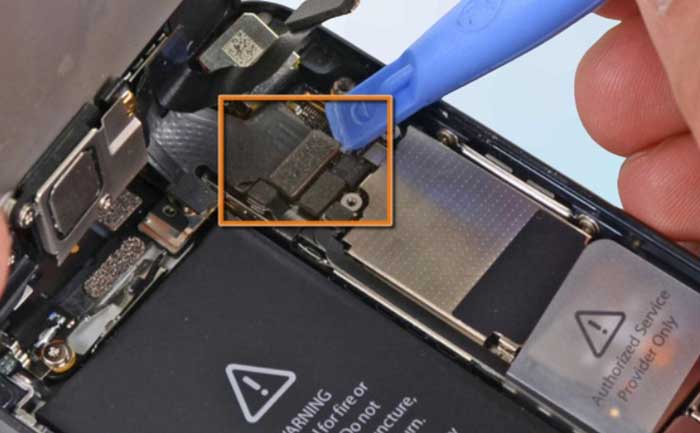

۵. آسیب دیدن فلت یا کانکتور هنگام تعمیر
فلت نمایشگر هنگام باز کردن و نصب مجدد گوشی در معرض آسیب مکانیکی قرار دارد. کشیدن، تا کردن، گیر کردن بین فریم و قطعات، فشار ابزار یا نصب نادرست می‌تواند باعث اختلال در تصویر یا تاچ شود؛ حتی اگر آسیب ظاهری بسیار کوچک باشد.
- کشیدن فلت: تحت کشش قرار دادن فلت برای رساندن آن به کانکتور می‌تواند به مسیرهای داخلی آن آسیب بزند.
- تا خوردن یا گیر کردن: قرار گرفتن فلت بین LCD، فریم یا قطعات داخلی می‌تواند فشار مکانیکی ایجاد کند.
- آسیب پین‌های کانکتور: جا زدن نادرست یا فشار مستقیم ممکن است پین‌ها را خم کند.
- آسیب سوکت روی برد: فشار هنگام جدا کردن یا اتصال فلت می‌تواند به خود سوکت یا اتصال آن به برد آسیب بزند.
ظاهر سالم فلت یا کانکتور، سلامت آن را تضمین نمی‌کند. اگر ایراد با نمایشگرهای سالم نیز باقی مانده است، بررسی دقیق این اتصالات اهمیت بیشتری پیدا می‌کند.

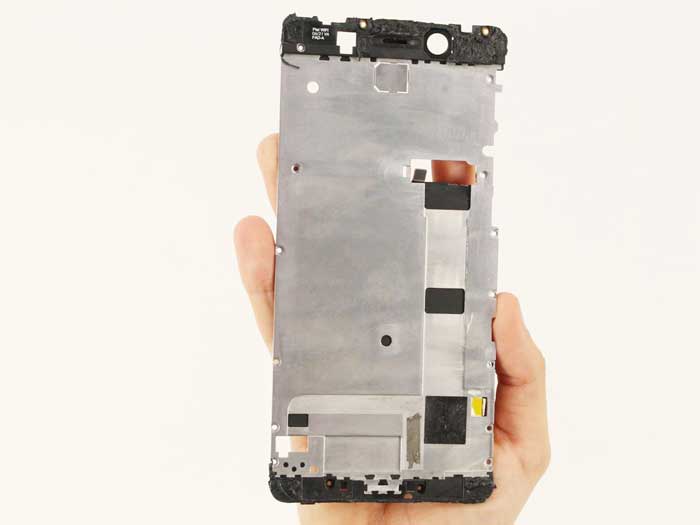

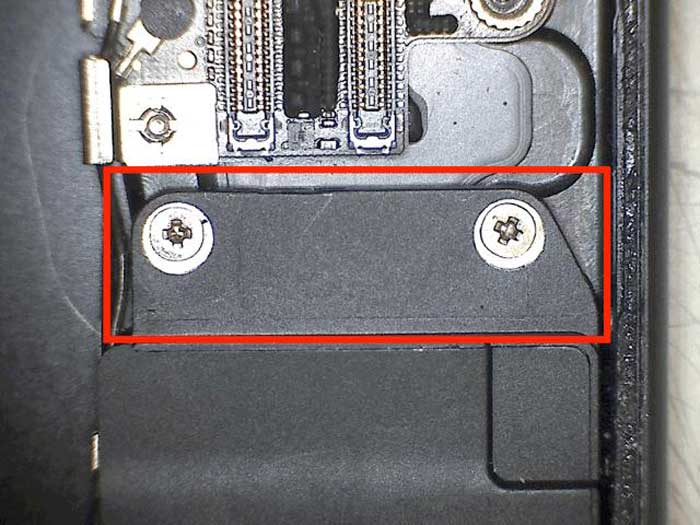

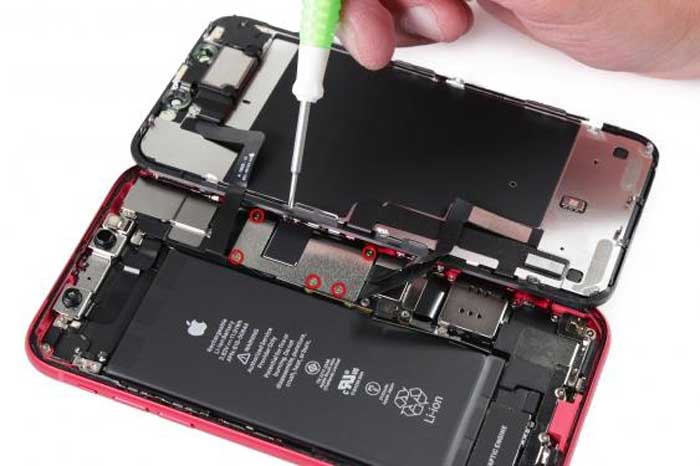

۶. فشار فریم، پیچ‌ها یا بد نشستن LCD
گاهی LCD در حالت تست سالم است اما بعد از قرار گرفتن داخل فریم یا بستن کامل گوشی دچار مشکل می‌شود. این تغییر رفتار می‌تواند به تاب داشتن فریم، فشار روی پنل، گیر کردن فلت، چسب نامناسب یا سفت شدن بیش از حد پیچ‌ها مربوط باشد.
- قبل از بستن سالم، بعد از بستن قطع می‌شود: شرایط نصب، فریم و مسیر اتصال را بررسی کنید.
- تاچ بعد از بستن از کار می‌افتد: تغییر شرایط مکانیکی مجموعه یا نحوه قرارگیری فلت می‌تواند مطرح باشد.

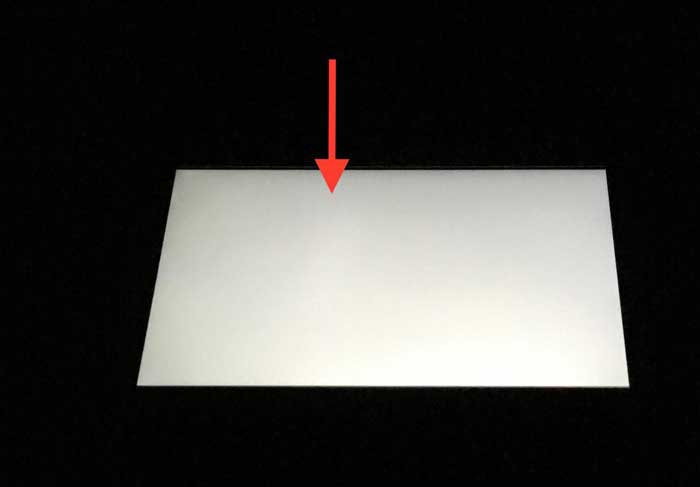

- لکه یا نقطه سفید ایجاد می‌شود: فشار موضعی، ناصافی سطح نصب یا چسب باقی‌مانده از احتمالات قابل بررسی هستند.
- با فشار روی بخشی از گوشی مشکل تغییر می‌کند: این تغییر رفتار می‌تواند سرنخی از مشکل مکانیکی یا اتصال ناپایدار باشد، اما به‌تنهایی علت دقیق را مشخص نمی‌کند.
تجربه تعمیرکاری پازل: سالم بودن LCD در حالت تست پایان کار نیست. اگر مشکل پس از قرار گرفتن نمایشگر در فریم ظاهر شد، شرایط نصب و فشار واردشده به مجموعه را نیز بررسی کنید.

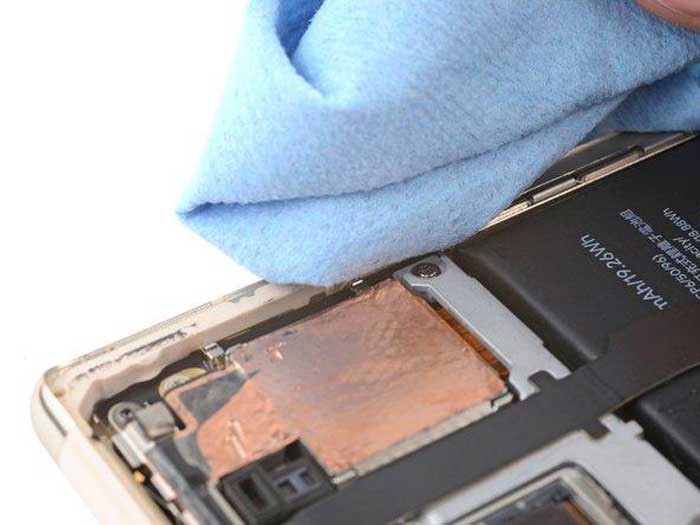

۷. چسب‌کاری نامناسب
چسب‌کاری فقط برای محکم کردن LCD نیست. مقدار چسب، محل قرارگیری آن، تمیزی سطح فریم و نحوه نشستن نمایشگر نیز اهمیت دارند. چسب نامتوازن یا ضخامت نامناسب می‌تواند مانع نشستن یکنواخت LCD شود و به بخشی از پنل فشار وارد کند.
- چسب بیش از حد یا نامناسب: ممکن است نمایشگر را از حالت صحیح نصب خارج کند یا فشار موضعی ایجاد کند.

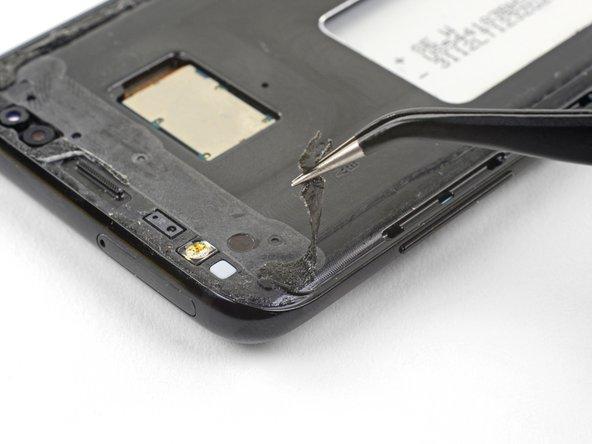

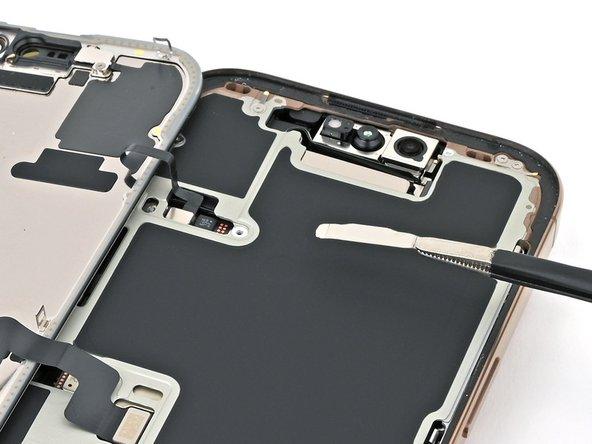

- باقی ماندن چسب قدیمی: تکه‌های چسب و ناهمواری روی فریم مانع نشستن یکنواخت LCD می‌شوند.

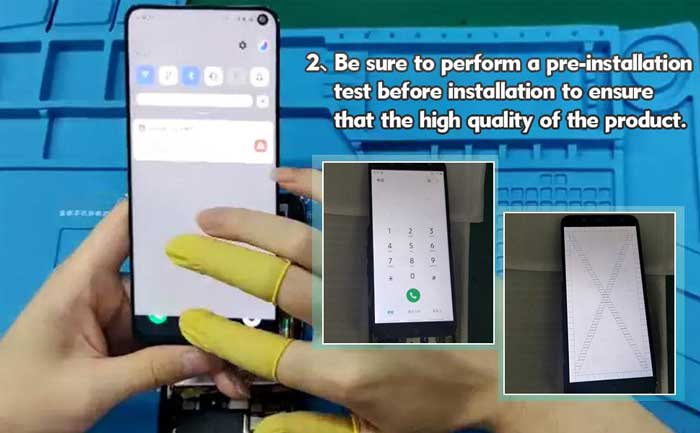

- چسب‌کاری قبل از تست نهایی: ابتدا عملکرد نمایشگر و قابلیت‌های مرتبط را بررسی کنید و سپس نصب نهایی را انجام دهید.
- نصب نامتوازن: فریم ناصاف یا چسب نامتوازن می‌تواند فشار بیشتری به یک قسمت از پنل وارد کند.
تجربه تعمیرکاری پازل: اگر LCD قبل از چسب‌کاری سالم است اما بعد از فیکس شدن مشکل پیدا می‌کند، محل و ضخامت چسب، صاف بودن فریم و نحوه نشستن نمایشگر را بررسی کنید.

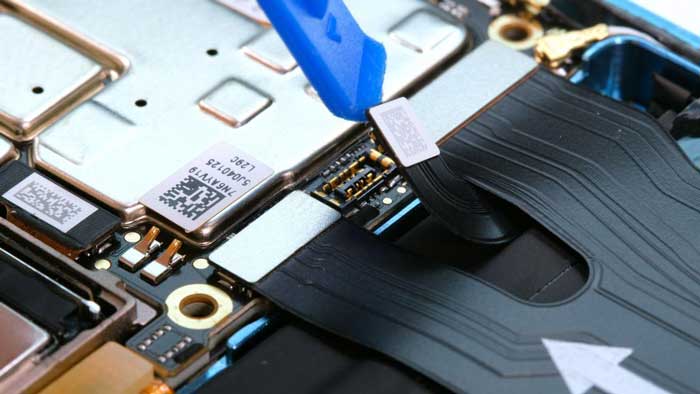

۸. آسیب دیدن قطعات دیگر هنگام باز و بسته کردن گوشی
گاهی گوشی برای تعویض LCD وارد تعمیرگاه می‌شود، اما ایراد نهایی از قطعه‌ای است که هنگام باز و بسته کردن دستگاه تحت فشار قرار گرفته است. در این فرآیند ممکن است فلت‌ها، کانکتورها، سنسورها، کابل‌های رابط یا قطعات ظریف روی برد آسیب ببینند.
- فلت‌های رابط: خم کردن، کشیدن یا گیر کردن آن‌ها می‌تواند تصویر، تاچ یا قابلیت‌های جانبی را مختل کند.
- کانکتورهای برد: اتصال نادرست ممکن است به پین‌ها یا خود سوکت آسیب بزند.

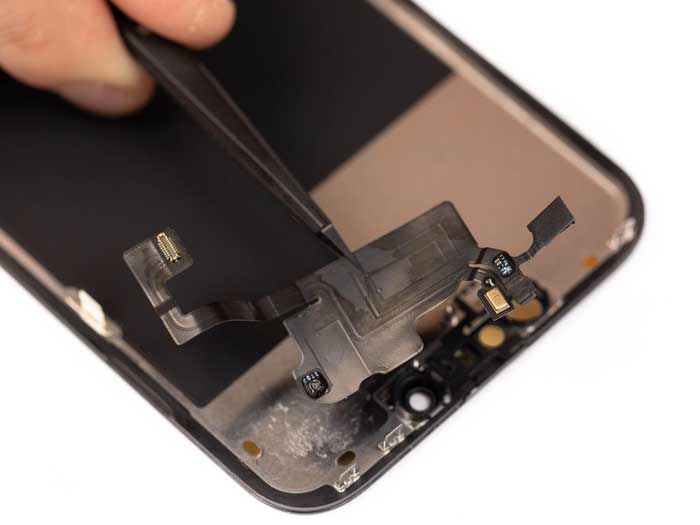

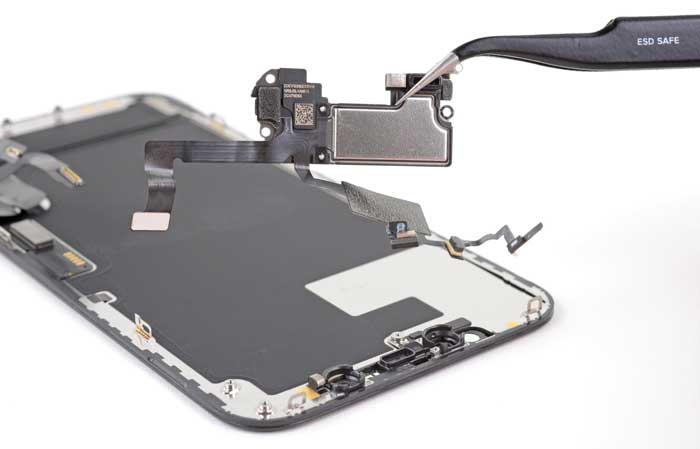

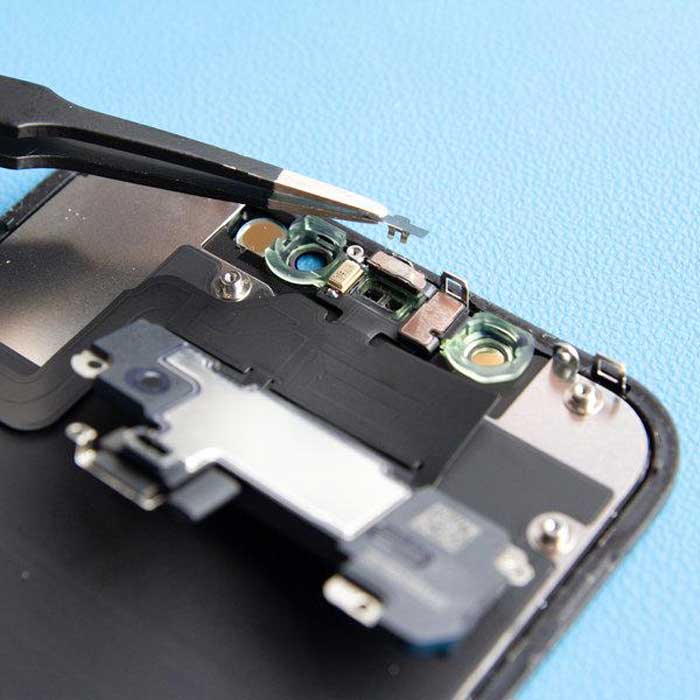

- سنسورها و قطعات جلویی: هنگام انتقال قطعاتی مانند سنسور مجاورت یا دوربین جلو، فشار و ابزارگذاری نامناسب می‌تواند باعث آسیب شود.

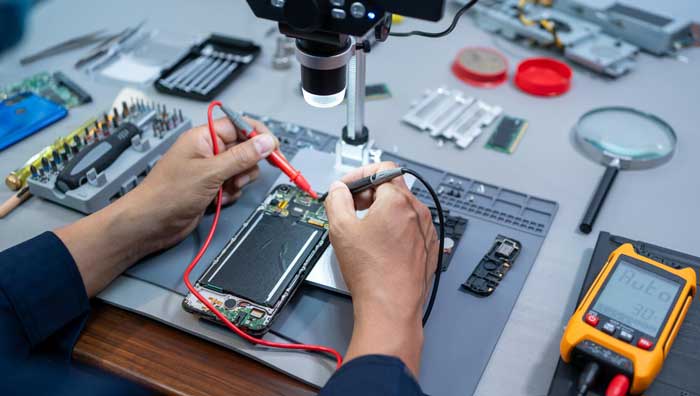

- قطعات روی برد: اگر در فرآیند تعمیر بخشی از برد یا اتصالات آن دستکاری شده باشد، دامنه احتمالات گسترده‌تر می‌شود.
اگر بعد از تعویض LCD چند قابلیت به‌صورت هم‌زمان از کار افتاده‌اند، زمان ایجاد مشکل اهمیت زیادی دارد. بروز هم‌زمان چند ایراد جدید می‌تواند سرنخی برای بررسی قطعات جانبی یا اتصالاتی باشد که هنگام تعمیر جابه‌جا شده‌اند.
۹. مشکل در مدار تصویر، تاچ یا برد
اگر با یک LCD سالم و سازگار همچنان تصویر یا تاچ مشکل دارد، احتمال اینکه ایراد صرفاً از نمایشگر باشد کمتر می‌شود. در این مرحله باید فلت، کانکتور، مسیرهای تصویر و تاچ و در صورت نیاز بخش‌های مرتبط روی برد بررسی شوند.
- ایراد مسیر تصویر: در صورت روشن شدن گوشی بدون تصویر، مسیر انتقال سیگنال و بخش‌های مرتبط روی برد باید بررسی شوند.
- ایراد مدار تاچ: اگر تصویر سالم است اما تاچ کار نمی‌کند، علاوه بر دیجیتایزر و فلت، اتصال و مدار مربوط به تاچ بررسی می‌شود.
- خرابی کانکتور برد: سوکت ممکن است از بیرون سالم باشد اما پین‌های آن آسیب دیده یا اتصال مکانیکی مناسبی نداشته باشد.
- مشکل تغذیه یا آی‌سی: در صورت باقی ماندن مشکل با LCD سالم و اتصال صحیح، بررسی تخصصی مدار و برد لازم است.
- آسیب هم‌زمان یا ایجادشده هنگام تعمیر: برای تشخیص علت، باید وضعیت گوشی قبل از تعمیر، نتیجه تست قطعه قبلی و رفتار دستگاه با LCD سالم در نظر گرفته شود.
مسیر منطقی عیب‌یابی:
LCD سالم و سازگار ← فلت و کانکتور ← نحوه نصب و فریم ← مسیر تصویر و تاچ ← برد
این ترتیب، چارچوب کلی بررسی را نشان می‌دهد؛ اما مسیر دقیق عیب‌یابی باید با توجه به نوع علامت و معماری همان گوشی تعیین شود. در بخش‌های تخصصی بعدی، نشانه‌ها و روش‌های بررسی هر مشکل جداگانه توضیح داده می‌شوند.
تاچ بعد از تعویض ال سی دی کار نمی‌کند؛ علت چیست؟
اگر بعد از تعویض ال سی دی، تصویر به‌درستی نمایش داده می‌شود اما تاچ کار نمی‌کند، نباید بلافاصله خود LCD را خراب فرض کرد. برای تشخیص علت، باید نمایشگر و دیجیتایزر، فلت، کانکتور، نحوه نصب و در صورت لزوم مدار تاچ روی برد بررسی شوند.
زمان ایجاد مشکل، سرنخ مهمی در عیب‌یابی است. اگر تاچ قبل از تعمیر سالم بوده و بلافاصله پس از نصب نمایشگر جدید از کار افتاده، ابتدا مجموعه نمایشگر و اتصالات آن را بررسی کنید. اگر با LCD سالم و سازگار و اتصال صحیح نیز مشکل باقی بماند، بررسی کانکتور برد و مدار تاچ اهمیت بیشتری پیدا می‌کند.
تجربه تعمیرکاری پازل: «تاچ ندارد» به‌تنهایی برای تشخیص خرابی LCD کافی نیست. ابتدا نمایشگر جایگزین و اتصالات آن را بررسی کنید و در صورت امکان، عملکرد گوشی را با یک LCD سالم و سازگار مقایسه کنید. اگر مشکل باقی ماند، عیب‌یابی را به سمت کانکتور برد و مدار تاچ ادامه دهید.
مسیر سریع عیب‌یابی:
بررسی LCD و دیجیتایزر → کنترل فلت و کانکتور → بررسی نصب و فریم → تست با LCD سالم و سازگار → بررسی کانکتور برد و مدار تاچ در صورت باقی ماندن مشکل
اگر تاچ کاملاً از کار افتاده است
اگر تصویر کاملاً سالم است اما هیچ نقطه‌ای از صفحه به لمس پاسخ نمی‌دهد، ابتدا مجموعه نمایشگر و مسیر اتصال تاچ را بررسی کنید. در این وضعیت، LCD جدید ممکن است از نظر نمایش تصویر سالم باشد اما بخش لمسی آن درست کار نکند.
کانکتور باید از نظر اتصال کامل، آلودگی محل تماس و آسیب احتمالی پین‌ها بررسی شود. همچنین فلت را از نظر پارگی، تاخوردگی، له‌شدگی یا کشیدگی کنترل کنید؛ زیرا آسیب این قسمت‌ها می‌تواند عملکرد تاچ را مختل کند، حتی اگر تصویر همچنان نمایش داده شود.
کیفیت و سازگاری نمایشگر جایگزین نیز اهمیت دارد. نمایشگرهای افترمارکت از نظر ساخت و عملکرد یکسان نیستند و ممکن است یک قطعه تصویر مناسبی داشته باشد اما دیجیتایزر آن معیوب باشد یا عملکرد مطلوبی نداشته باشد.
اگر تاچ کاملاً از کار افتاده است، این موارد را به‌ترتیب بررسی کنید:
- سلامت LCD جایگزین و عملکرد دیجیتایزر
- اتصال صحیح فلت و کانکتور
- پین‌ها و محل اتصال از نظر آلودگی یا آسیب
- فلت از نظر پارگی، کشیدگی یا تاخوردگی
- مقایسه عملکرد گوشی با یک LCD سالم و سازگار
- کانکتور برد و مدار تاچ، اگر مشکل همچنان باقی است
نکته عیب‌یابی: اگر تصویر سالم است اما هیچ نقطه‌ای از صفحه تاچ ندارد، نتیجه تست با یک نمایشگر سالم و سازگار می‌تواند مشخص کند مشکل به LCD فعلی مربوط است یا پس از تعویض قطعه نیز روی خود گوشی باقی می‌ماند.
اگر فقط قسمتی از صفحه تاچ ندارد
وقتی تصویر سالم است اما فقط بخشی از صفحه لمس را ثبت نمی‌کند، ممکن است نوار بالایی، یک گوشه یا محدوده مشخصی از صفحه از کار افتاده باشد، درحالی‌که سایر قسمت‌ها طبیعی عمل می‌کنند.
این الگو می‌تواند به خرابی بخشی از دیجیتایزر یا خود LCD، مشکل اتصال یا آسیب در مسیر مربوط به تاچ مرتبط باشد. بنابراین، صرفاً از روی محل Dead Zone نمی‌توان علت قطعی را تعیین کرد.
ابتدا از اتصال صحیح و تمیز بودن محل کانکتور اطمینان پیدا کنید. اگر اتصال مشکلی نداشت اما همان ناحیه همچنان پاسخ نمی‌داد، خود نمایشگر جایگزین یکی از موارد اصلی بررسی است؛ به‌خصوص اگر آن قسمت از صفحه پیش از تعمیر به‌درستی کار می‌کرده است.
با LCD سالم مشکل برطرف شد
احتمال خرابی یا ناسازگاری LCD جایگزین بیشتر است.
احتمال خرابی یا ناسازگاری LCD جایگزین بیشتر است.
با LCD سالم مشکل باقی ماند
فلت، کانکتور، پین‌ها و مسیر تاچ روی برد باید بررسی شوند.
فلت، کانکتور، پین‌ها و مسیر تاچ روی برد باید بررسی شوند.
مشکل فقط روی یک ناحیه است
دیجیتایزر، اتصال و احتمال آسیب موضعی نمایشگر را بررسی کنید.
دیجیتایزر، اتصال و احتمال آسیب موضعی نمایشگر را بررسی کنید.
نکته مهم: اگر تاچ قبل از تعویض LCD سالم بوده و پس از نصب قطعه جدید فقط بخشی از صفحه از کار افتاده است، همان ناحیه را قبل از چسباندن نهایی LCD با دقت تست کنید. این کار کمک می‌کند ایراد احتمالی قطعه از مشکلاتی که هنگام نصب ایجاد می‌شوند، بهتر تفکیک شود.
اگر تاچ کند یا نادقیق شده است
اگر بعد از تعویض ال سی دی، تاچ کاملاً از کار نیفتاده اما کند شده، بعضی لمس‌ها را دیر ثبت می‌کند، لمس را در نقطه دیگری تشخیص می‌دهد یا هنگام حرکت دادن انگشت عملکرد ناپایداری دارد، نباید بلافاصله مشکل را نرم‌افزاری فرض کرد.
به‌خصوص اگر این وضعیت دقیقاً پس از نصب نمایشگر جدید ایجاد شده باشد، ابتدا خود LCD و دیجیتایزر و سپس فلت، اتصال و نحوه قرارگیری نمایشگر را بررسی کنید. کیفیت و سازگاری LCD جایگزین نیز می‌تواند بر عملکرد تاچ تأثیر بگذارد.
در تعمیرگاه ممکن است نمایشگری از نظر تصویر کاملاً سالم باشد اما دیجیتایزر آن عملکرد مطلوبی نداشته باشد. به همین دلیل، مقایسه عملکرد همان گوشی با یک LCD سالم و سازگار می‌تواند در تشخیص منشأ مشکل کمک‌کننده باشد.
اگر تاچ کند یا نادقیق شده است:
بررسی LCD و دیجیتایزر → کنترل فلت و کانکتور → بررسی قرارگیری LCD در فریم → تست با LCD سالم → بررسی مسیر تاچ روی برد در صورت باقی ماندن مشکل
تجربه تعمیرکاری پازل: اگر LCD جدید تصویر خوبی دارد اما تاچ آن کند یا نادقیق است، کیفیت خود نمایشگر را دست‌کم نگیرید. مقایسه با یک LCD سالم و سازگار، به تفکیک مشکل قطعه از ایراد احتمالی گوشی کمک می‌کند.
اگر تاچ خودبه‌خود کار می‌کند؛ Ghost Touch
Ghost Touch یا تاچ خودکار زمانی اتفاق می‌افتد که گوشی بدون لمس واقعی کاربر، فرمان‌های لمسی ثبت می‌کند؛ برای مثال صفحه خودش روی گزینه‌ها ضربه می‌زند، هنگام تایپ حروف اضافه وارد می‌کند یا بدون لمس کاربر اسکرول می‌کند.
اگر این مشکل بلافاصله بعد از تعویض LCD شروع شده باشد، مجموعه نمایشگر یکی از نخستین مواردی است که باید بررسی شود. کیفیت LCD، فلت و اتصال آن و نحوه نصب می‌توانند در بروز این اختلال نقش داشته باشند؛ بنابراین نباید بدون تست، Ghost Touch را مستقیماً به IC تاچ یا برد نسبت داد.
فشار مکانیکی نیز می‌تواند سرنخ مهمی باشد. فشار روی پنل، فریم نامناسب، تاخوردگی فلت یا نصب نادرست ممکن است با عملکرد دیجیتایزر تداخل ایجاد کند.
Ghost Touch فقط با LCD جدید
احتمال خرابی یا ناسازگاری نمایشگر جایگزین بیشتر است.
احتمال خرابی یا ناسازگاری نمایشگر جایگزین بیشتر است.
Ghost Touch با LCD سالم هم وجود دارد
فلت، کانکتور برد و در مرحله بعد مدار تاچ باید بررسی شوند.
فلت، کانکتور برد و در مرحله بعد مدار تاچ باید بررسی شوند.
مشکل با فشار یا جابه‌جایی تغییر می‌کند
اتصال، فلت، فریم و فشار مکانیکی را جدی‌تر بررسی کنید.
اتصال، فلت، فریم و فشار مکانیکی را جدی‌تر بررسی کنید.
نکته تعمیرکاری: برای تشخیص Ghost Touch، ابتدا اتصال و وضعیت فلت را بررسی کنید و سپس عملکرد گوشی را با یک نمایشگر سالم و سازگار بسنجید. این مقایسه کمک می‌کند مشخص شود اختلال همراه نمایشگر جدید است یا روی خود گوشی نیز ادامه دارد.
اگر تاچ قبل از بستن فریم کار می‌کند ولی بعد از بستن از کار می‌افتد
این حالت یکی از مهم‌ترین سرنخ‌های مکانیکی بعد از تعویض نمایشگر است. اگر LCD زمانی که هنوز به‌طور کامل داخل فریم قرار نگرفته تصویر و تاچ سالم دارد، اما پس از قرارگیری نهایی یا بستن مجموعه، تاچ کند، نادقیق یا کاملاً غیرقابل استفاده می‌شود، نباید فقط خود دیجیتایزر را مقصر دانست.
در این شرایط، فشار فریم، خم بودن فریم، نحوه قرارگیری LCD، ساختار قطعه و شیوه بستن مجموعه می‌توانند در تغییر عملکرد نمایشگر نقش داشته باشند. بستن نامناسب پیچ‌ها، فشار موضعی روی پنل، چسب‌کاری نامناسب یا تا خوردن فلت نیز باید بررسی شوند.
سرنخ مهم: اگر تاچ قبل از بستن سالم است اما دقیقاً پس از بستن مشکل پیدا می‌کند، احتمال دخالت یک عامل مکانیکی بیشتر می‌شود. فریم، نحوه نشستن LCD، پیچ‌ها، چسب و مسیر فلت را بررسی کنید.
تجربه تعمیرکاری پازل: تست نمایشگر را فقط به روشن شدن تصویر محدود نکنید. پیش از چسباندن و بستن کامل، تاچ را در نقاط مختلف صفحه بررسی کنید و پس از قرار گرفتن LCD در فریم نیز عملکرد آن را دوباره بسنجید.
چگونه بفهمیم مشکل تاچ از LCD است یا فلت و کانکتور؟
برای تشخیص منشأ مشکل تاچ، به یک علامت منفرد تکیه نکنید. ابتدا فلت و کانکتور را از نظر اتصال صحیح و آسیب بررسی کنید و سپس همان گوشی را با یک LCD سالم و سازگار آزمایش کنید. نتیجه این مقایسه مشخص می‌کند که عیب‌یابی باید بیشتر روی نمایشگر متمرکز شود یا روی اتصالات و برد.
مسیر سریع تشخیص: بررسی فلت و کانکتور → اتصال صحیح LCD → تست تاچ پیش از نصب نهایی → مقایسه با LCD سالم → بررسی مسیر تاچ روی برد در صورت باقی ماندن مشکل.
| نتیجه تست | احتمال بیشتر | اقدام بعدی |
|---|---|---|
| تاچ با LCD سالم درست می‌شود | LCD جایگزین یا سازگاری آن | بررسی سلامت، کیفیت و سازگاری LCD فعلی |
| با LCD سالم هم مشکل باقی است | فلت، کانکتور یا مسیر تاچ | بررسی اتصال، پین‌ها و مسیر تاچ |
| مشکل فقط بعد از قرارگیری در فریم ایجاد می‌شود | فشار یا نحوه نصب | بررسی فریم، چسب، پیچ‌ها و مسیر فلت |
| مشکل با جابه‌جایی یا تغییر وضعیت فلت تغییر می‌کند | فلت یا اتصال | بررسی دقیق فلت و کانکتور |
ظاهر سالم فلت یا کانکتور، سلامت الکتریکی آن را تضمین نمی‌کند. آسیب پین، تماس ناقص یا مشکل داخلی فلت ممکن است از بیرون مشخص نباشد. اگر با LCD سالم نیز ایراد باقی ماند، بررسی دقیق‌تر اتصال و در صورت نیاز مسیر تاچ روی برد منطقی است.
چه زمانی احتمال مشکل برد یا IC تاچ مطرح می‌شود؟
اگر بعد از تعویض ال سی دی، تاچ کار نمی‌کند، ایراد برد یا مدار تاچ باید در مراحل پایانی عیب‌یابی بررسی شود، نه به‌عنوان اولین احتمال. ابتدا LCD، فلت و کانکتور را بررسی کنید و گوشی را با یک نمایشگر سالم و سازگار آزمایش کنید. اگر با نمایشگر سالم نیز همان مشکل باقی بماند، احتمال خرابی کانکتور روی برد، مسیرهای مربوط به تاچ یا بخش‌های مرتبط با مدار تاچ جدی‌تر می‌شود.
همچنین نباید هر ایرادی را که پس از این تست‌ها باقی مانده مستقیماً به IC تاچ نسبت داد. کانکتوری که ظاهراً سالم به نظر می‌رسد ممکن است پین خم‌شده، آسیب‌دیده یا اتصال ناقص داشته باشد و نتیجه‌ای شبیه خرابی مدار تاچ ایجاد کند.
چه زمانی برد جدی‌تر می‌شود؟ زمانی که یک LCD سالم و سازگار آزمایش شده، فلت و کانکتور به‌درستی متصل هستند و مشکل تاچ همچنان پابرجاست؛ به‌ویژه اگر همین ایراد روی چند نمایشگر سالم نیز تکرار شود.
تجربه تعمیرکاری پازل: اگر تاچ با LCD سالم هم برنگشت، احتمال ایراد کانکتور برد، مسیر تاچ و مدار مربوط به آن را جدی‌تر بررسی کنید. تعمیر برد نباید جایگزین تست نمایشگر و اتصالات شود.

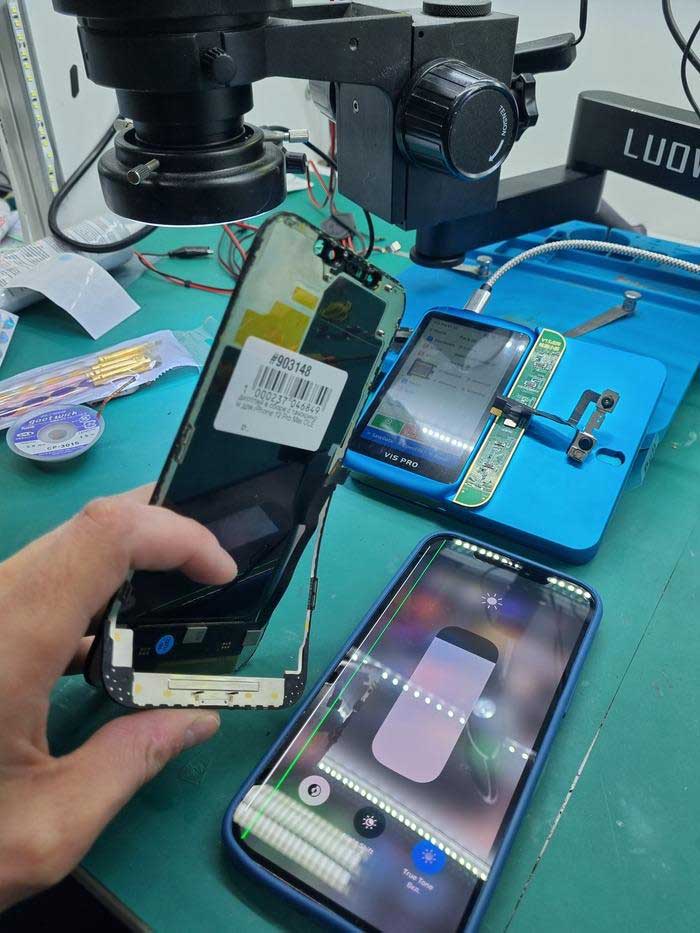

چه زمانی باید LCD را با یک قطعه سالم تست کرد؟
تست با LCD سالم یکی از مهم‌ترین روش‌های تشخیصی بعد از تعویض نمایشگر است؛ به‌خصوص زمانی که تاچ بلافاصله پس از نصب LCD جدید دچار مشکل شده باشد. این تست برای تاچ کاملاً ازکارافتاده، اختلال موضعی، عملکرد کند یا نادقیق و Ghost Touch نیز کاربرد دارد.
اگر تاچ با LCD سالم به‌طور کامل درست شود، احتمال معیوب یا ناسازگار بودن نمایشگر فعلی بیشتر می‌شود. اگر نمایشگر سالم نیز همان مشکل را نشان دهد، باید اتصالات و در مراحل بعد مسیر تاچ روی برد بررسی شوند.
در این شرایط تست مقایسه‌ای اهمیت دارد:
- تاچ کاملاً از کار افتاده است.
- فقط بخشی از صفحه تاچ ندارد.
- تاچ کند، نادقیق یا ناپایدار شده است.
- Ghost Touch بعد از نصب نمایشگر جدید شروع شده است.
- LCD در حالت تست درست کار می‌کند اما پس از نصب نهایی مشکل ایجاد می‌شود.
- پس از بررسی مجدد اتصال‌ها، مشکل همچنان باقی مانده است.
LCD مورد استفاده برای تست باید با همان مدل گوشی سازگار باشد و سلامت آن تأیید شده باشد. در غیر این صورت، نتیجه مقایسه ممکن است گمراه‌کننده باشد.
تفسیر تست مقایسه‌ای:
- LCD سالم کار می‌کند: احتمال مشکل در LCD فعلی بیشتر است.
- LCD سالم هم مشکل دارد: بررسی فلت، کانکتور و برد اهمیت بیشتری پیدا می‌کند.
- مشکل فقط داخل فریم ظاهر می‌شود: فشار، فریم، چسب و نحوه نصب را بررسی کنید.
نکته تعمیرکاری پازل: هنگام تست LCD، فقط نمایش تصویر را بررسی نکنید؛ تاچ در نقاط مختلف صفحه و عملکرد آن در وضعیت نصب نیز باید آزمایش شود.
Dead Zone و Ghost Touch چه تفاوتی دارند؟
Dead Zone و Ghost Touch هر دو از مشکلات تاچ هستند، اما رفتار متفاوتی دارند. در Dead Zone، یک قسمت مشخص از صفحه به لمس واقعی کاربر پاسخ نمی‌دهد. در Ghost Touch، گوشی ممکن است بدون لمس کاربر فرمان لمسی ثبت کند.
| مشکل | رفتار صفحه | سرنخ احتمالی |
|---|---|---|
| Dead Zone | یک ناحیه یا بخش مشخص به لمس پاسخ نمی‌دهد. | دیجیتایزر، LCD، فلت، کانکتور یا آسیب موضعی |
| Ghost Touch | صفحه بدون لمس کاربر فرمان‌های اشتباه ثبت می‌کند. | دیجیتایزر، فلت، LCD یا اتصال آن |
این دو علامت به‌تنهایی مشخص نمی‌کنند که ایراد دقیقاً از LCD است یا برد. هر دو می‌توانند با خرابی نمایشگر، آسیب دیجیتایزر یا مشکل اتصال مرتبط باشند و در برخی شرایط، فشار یا نصب نامناسب نیز در عملکرد تاچ نقش داشته باشد.
جمع‌بندی تعمیرکاری: Dead Zone یعنی بخشی از تاچ پاسخ نمی‌دهد؛ Ghost Touch یعنی تاچ بدون فرمان کاربر ورودی ایجاد می‌کند. پس از تشخیص نوع اختلال، نتیجه تست LCD سالم و بررسی اتصالات به تعیین مسیر بعدی عیب‌یابی کمک می‌کند.
جمع‌بندی نهایی این بخش
بعد از تعویض LCD، خرابی تاچ را نباید صرفاً به خود نمایشگر نسبت داد. بررسی فلت و کانکتور، تست با LCD سالم و سازگار، کنترل نحوه قرارگیری نمایشگر در فریم و بررسی برد در صورت باقی ماندن مشکل، مسیر منطقی عیب‌یابی است. همچنین اگر اختلال فقط پس از بستن گوشی ظاهر شود، باید احتمال دخالت فشار مکانیکی و نحوه نصب را جدی گرفت.
صفحه بعد از تعویض LCD سیاه شده یا تصویر ندارد؛ علت چیست؟
سیاه شدن صفحه بعد از تعویض LCD همیشه به معنی خراب بودن نمایشگر جدید نیست. اگر گوشی روشن می‌شود اما تصویری دیده نمی‌شود، باید منشأ مشکل را در خود LCD، فلت و کانکتور آن یا بخش‌های مرتبط با تصویر در گوشی جست‌وجو کرد. بنابراین پیش از تعویض دوباره نمایشگر، بهتر است با بررسی مرحله‌ای مشخص شود ایراد از کدام بخش است.
مسیر سریع عیب‌یابی:
بررسی LCD و فلت → کنترل کانکتور و پین‌ها → تست با LCD سالم → بررسی نحوه نصب و فریم → بررسی کانکتور برد، مسیر تصویر و تغذیه
اولویت عیب‌یابی از نظر تجربه تعمیرکار پازل با بررسی نمایشگر و اتصالات آن شروع می‌شود. اگر مشکل با یک LCD سالم و مطمئن نیز باقی بماند، باید احتمال ایراد در کانکتور برد، مسیر تصویر، تغذیه یا مدار تصویر را جدی‌تر بررسی کرد.

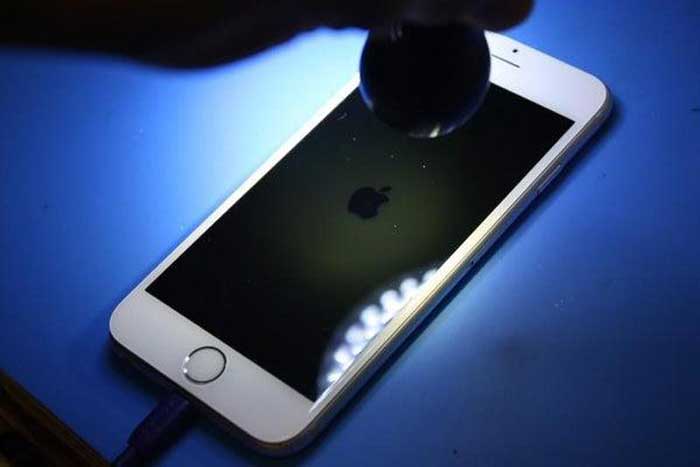

گوشی روشن است ولی صفحه کاملاً سیاه است
اگر گوشی با صدای اعلان، تماس ورودی، لرزش، صدای شارژ یا واکنش به کلیدها نشان می‌دهد که روشن است اما صفحه کاملاً سیاه مانده، نباید بلافاصله LCD را خراب فرض کرد. در این وضعیت، ابتدا باید خود نمایشگر و اتصال آن بررسی شوند؛ زیرا فلت، کانکتور یا مدار تصویر نیز می‌توانند باعث نبود تصویر شوند.
LCD و فلت آن را از نظر پارگی، تاخوردگی، له‌شدگی یا آسیب هنگام باز و بسته کردن بررسی کنید. سپس از اتصال صحیح کانکتور و وضعیت سوکت روی برد مطمئن شوید؛ گردوغبار، جسم خارجی، پین خم‌شده یا آسیب فیزیکی می‌تواند مانع برقراری اتصال مناسب شود.
اگر مشکل با بررسی اتصال برطرف نشد، تست با یک LCD سالم و مطمئن به تفکیک احتمال خرابی نمایشگر از ایراد خود گوشی کمک می‌کند. اگر نمایشگر سالم تصویر بدهد، احتمال خرابی یا ناسازگاری LCD نصب‌شده بیشتر است؛ اما اگر آن هم تصویر ندهد، بررسی کانکتور برد، مسیر تصویر، تغذیه و مدار تصویر ضرورت پیدا می‌کند.
نکته تعمیرکاری پازل: اگر گوشی پیش از تعمیر تصویر داشته و بلافاصله پس از تعویض LCD صفحه سیاه شده است، این ارتباط زمانی سرنخ مهمی است؛ اما به‌تنهایی خرابی LCD را ثابت نمی‌کند. نتیجه تست با نمایشگر سالم، برای مشخص شدن مسیر عیب‌یابی ارزش بیشتری دارد.
LCD جدید اصلاً تصویر نمی‌دهد
اگر LCD جدید از همان ابتدا هیچ تصویری نشان نمی‌دهد، باید سه احتمال اصلی را از هم جدا کرد: خرابی یا ناسازگاری خود LCD، برقرار نشدن اتصال صحیح و وجود ایراد در گوشی یا مدار تصویر آن.
اگر LCD قبلی هنوز در دسترس است و پیش از تعمیر سالم بوده، مقایسه آن با نمایشگر جدید می‌تواند سرنخ مهمی بدهد. اگر LCD قبلی تصویر می‌دهد اما قطعه جدید نه، احتمال خرابی یا ناسازگاری نمایشگر جدید بیشتر می‌شود. اگر یک LCD سالم و مطمئن دیگر نیز روی همان گوشی تصویر ندهد، بررسی اتصالات و بخش‌های مرتبط با تصویر دستگاه اهمیت بیشتری پیدا می‌کند.
در این شرایط، تعویض پیاپی نمایشگرها بدون تست مقایسه‌ای روش مناسبی نیست. همچنین ظاهر سالم کانکتور تضمین نمی‌کند که اتصال آن بدون ایراد باشد؛ پین‌های کانکتور روی برد ممکن است هنگام تعمیر آسیب دیده باشند یا فلت به‌درستی در جای خود قرار نگرفته باشد.
از طرف دیگر، نو بودن LCD نیز به معنی سالم بودن آن نیست. نمایشگر جایگزین ممکن است از ابتدا معیوب باشد یا با دستگاه سازگاری مناسبی نداشته باشد. به همین دلیل، نتیجه تست با قطعه سالم از بررسی ظاهری نمایشگر قابل‌اعتمادتر است.
مسیر منطقی عیب‌یابی:
LCD و فلت را بررسی کنید، اتصال و کانکتور را کنترل کنید و با LCD سالم تست بگیرید. اگر نمایشگر سالم تصویر داد، قطعه نصب‌شده را بررسی کنید؛ اگر آن هم تصویر نداد، بررسی کانکتور برد، مسیر تصویر، تغذیه و مدار تصویر در اولویت قرار می‌گیرد.
نکته مهم درباره تجربه پازل: ممکن است تعمیرکاران به دلیل تعداد مراجعات یا تنوع قطعات موجود، با بعضی ایرادها در برخی مدل‌ها بیشتر مواجه شوند؛ اما این تجربه به‌تنهایی آمار خرابی تمام دستگاه‌های آن مدل را نشان نمی‌دهد و ثابت نمی‌کند که همه آن دستگاه‌ها ذاتاً مشکل‌دار هستند.
در نتیجه، اگر پس از تعویض LCD صفحه سیاه شده است، باید مشخص شود مشکل از خود نمایشگر و اتصال آن است یا گوشی نمی‌تواند سیگنال و تغذیه لازم برای نمایش تصویر را فراهم کند. این تفکیک از تعویض بی‌دلیل قطعات جلوگیری می‌کند.
تصویر دارد ولی نور صفحه مشکل دارد
اگر تصویر دیده می‌شود اما صفحه بیش از حد تاریک است، نور آن قطع و وصل می‌شود یا روشنایی با وضعیت قبلی تفاوت محسوسی دارد، باید سلامت و کیفیت LCD را از عملکرد بخش روشنایی آن تفکیک کرد. ابتدا کیفیت نمایشگر، اتصال فلت و کانکتور و نحوه قرارگیری قطعه را بررسی کنید.
در بعضی نمایشگرهای جایگزین، عملکرد نامناسب بخش مربوط به نور می‌تواند باعث تاریکی یا اختلال در روشنایی شود. اگر امکان مقایسه وجود دارد، یک LCD سالم و مطمئن کمک می‌کند مشخص شود مشکل همراه نمایشگر است یا در خود گوشی نیز دیده می‌شود.
اگر نمایشگر سالم روشنایی طبیعی دارد اما قطعه نصب‌شده همچنان تاریک است، احتمال ایراد LCD بیشتر می‌شود. اگر مشکل در نمایشگر سالم نیز وجود دارد، باید اتصال و مدار مربوط به تغذیه یا روشنایی نمایشگر بررسی شود.
نکته تعمیرکاری: وجود تصویر به‌تنهایی سلامت کامل نمایشگر را ثابت نمی‌کند. ممکن است تصویر تشکیل شود اما بخش مربوط به نور یا تغذیه آن عملکرد مناسبی نداشته باشد؛ بنابراین تصویر و روشنایی باید جداگانه ارزیابی شوند.
تصویر قطع و وصل می‌شود
قطع و وصل شدن تصویر بعد از تعویض LCD می‌تواند با اتصال ناپایدار، خرابی نمایشگر یا شرایط نصب آن ارتباط داشته باشد. ابتدا LCD، فلت و کانکتور را بررسی کنید. اگر مشکل با بررسی اتصال برطرف نشد، تست با یک نمایشگر سالم کمک می‌کند مشخص شود ایراد همراه قطعه است یا باید بخش‌های دیگری از گوشی بررسی شوند.
اگر LCD دوم بدون مشکل کار کند، احتمال خرابی یا کیفیت نامناسب نمایشگر اول بیشتر می‌شود. اگر هر دو نمایشگر رفتار مشابهی داشته باشند، بررسی کانکتور برد، مسیر تصویر و مدار مربوط به نمایشگر منطقی‌تر خواهد بود.
همچنین به شرایط بروز مشکل توجه کنید. اگر فلیکر یا قطع تصویر فقط هنگام روشن شدن گوشی، تغییر وضعیت دستگاه یا بستن کامل مجموعه اتفاق می‌افتد، باید احتمال وجود مشکل مکانیکی را نیز در نظر گرفت. در این حالت، نحوه قرارگیری فلت و نمایشگر اهمیت دارد و صرفاً تغییر تنظیمات نرم‌افزاری لزوماً علت را مشخص نمی‌کند.
نکته تعمیرکار پازل: اگر تصویر قطع و وصل می‌شود، پیش از رفتن سراغ تعمیر برد، ابتدا قطعه و اتصال آن را بررسی کنید. نمایشگر معیوب، فلت نامناسب یا اتصال ناپایدار می‌تواند علائمی شبیه ایراد برد ایجاد کند.
تصویر با حرکت دادن گوشی قطع می‌شود
اگر تصویر هنگام حرکت دادن یا تغییر وضعیت گوشی قطع و دوباره وصل می‌شود، این رفتار می‌تواند نشانه اتصال ناپایدار یا مشکل در نحوه قرارگیری مجموعه نمایشگر باشد. در چنین شرایطی، فلت، کانکتور و محل قرارگیری LCD باید با دقت بررسی شوند.
فلت تاخورده، کشیده یا له‌شده ممکن است اتصال پایداری نداشته باشد. همچنین کانکتوری که کامل جا نرفته یا پین‌های آن آسیب دیده‌اند می‌تواند با تغییر وضعیت دستگاه دچار اختلال شود.
برای بررسی، نمایشگر را ابتدا در وضعیت تست و بدون فیکس نهایی ارزیابی کنید. اگر تصویر در این حالت پایدار است اما پس از قرار گرفتن در فریم یا جابه‌جایی گوشی قطع می‌شود، نحوه عبور فلت، وضعیت کانکتور، فریم و نشستن پنل را بررسی کنید.
سرنخ مهم: تغییر تصویر هم‌زمان با حرکت گوشی، احتمال اتصال ناپایدار یا مشکل مکانیکی را افزایش می‌دهد؛ بااین‌حال، علت قطعی فقط با بررسی و تست مشخص می‌شود.
تصویر با فشار فریم تغییر می‌کند
تغییر تصویر، ایجاد لکه یا خطوط، کم‌وزیاد شدن نور یا قطع تصویر هنگام فشار دادن فریم، نشانه‌ای است که باید جدی گرفته شود. در این حالت، ابتدا وضعیت فریم، نحوه نشستن LCD، فشار پیچ‌ها و محل قرارگیری فلت را بررسی کنید؛ نمایشگر نباید تحت فشار غیرطبیعی قرار بگیرد.
اگر نمایشگر قبل از بستن گوشی سالم بوده اما پس از قرار گرفتن در فریم یا نصب قطعات نگهدارنده، تغییر تصویر یا لکه ایجاد شده است، باید احتمال فشار روی پنل، فلت یا قطعات پشت نمایشگر بررسی شود.
در صورت مشاهده این علامت، بهتر است گوشی در وضعیت بدون فشار اضافی تست شود. فریم خم یا تاب‌دار، ضخامت یا ساختار متفاوت LCD افترمارکت، محل عبور فلت و فشار بیش از حد پیچ‌ها از مواردی هستند که می‌توانند در این وضعیت نقش داشته باشند.
نکته مهم: سالم بودن تصویر پیش از بستن فریم و تغییر آن پس از مونتاژ، یک سرنخ مکانیکی ارزشمند است. قبل از نسبت دادن مشکل به برد یا تعویض دوباره LCD، باید مشخص شود فشار فریم، پیچ‌ها، فلت یا ساختار خود نمایشگر عامل تغییر است یا خیر.
تصویر قبل از بستن درست است ولی بعد از بستن قطع می‌شود
اگر LCD پیش از بستن کامل فریم تصویر سالمی دارد اما بعد از قرار گرفتن در فریم یا بستن قاب، تصویر قطع می‌شود، باید تفاوت شرایط نصب را بررسی کرد. در این وضعیت، نحوه قرارگیری نمایشگر، مسیر فلت، فشار فریم و کانکتور و تناسب ساختاری قطعه از موارد اصلی بررسی هستند.
گوشی را دوباره در وضعیت بدون فیکس نهایی تست کنید. اگر تصویر در حالت باز پایدار است، وضعیت فریم، تاب یا خمیدگی آن، مسیر عبور فلت و نحوه نشستن پنل را بررسی کنید.
تفاوت ابعاد یا ساختار بعضی نمایشگرهای افترمارکت نیز ممکن است باعث شود مشکل فقط هنگام مونتاژ کامل ظاهر شود. بنابراین نتیجه تست پیش از بستن و پس از بستن را با یکدیگر مقایسه کنید تا اثر شرایط نصب مشخص شود.
تجربه تعمیرکاری پازل: اگر تصویر در حالت باز سالم است اما با بستن فریم قطع می‌شود، قبل از تعویض LCD یا تعمیر برد، فریم، مسیر فلت، کانکتور و نحوه نشستن پنل را بررسی کنید.
چه زمانی مشکل از LCD یا فلت و کانکتور است؟
وقتی مشکل بلافاصله پس از تعویض LCD ایجاد شده است، ابتدا باید نمایشگر و اتصالاتی را بررسی کرد که در جریان تعمیر دستکاری شده‌اند. مقایسه LCD نصب‌شده با نمایشگر قبلی یا یک LCD سالم دیگر می‌تواند مشخص کند آیا ایراد همراه قطعه است یا در دستگاه باقی می‌ماند.
اگر LCD قبلی یا یک نمایشگر سالم دیگر روی همان گوشی تصویر می‌دهد اما قطعه جدید نه، احتمال خرابی یا ناسازگاری نمایشگر جدید بیشتر می‌شود. در مقابل، اگر چند نمایشگر سالم دقیقاً یک مشکل را نشان دهند، احتمال اینکه ایراد فقط از LCD باشد کاهش پیدا می‌کند.
فلت را نباید فقط از روی ظاهر قضاوت کرد. تاخوردگی، کشیدگی، له‌شدگی یا قرار گرفتن آن در مسیر فشار فریم می‌تواند باعث اتصال ناپایدار شود. کانکتور روی برد نیز ممکن است هنگام تعمیر آسیب دیده باشد، حتی اگر این آسیب با نگاه معمولی مشخص نباشد.
نکته تعمیرکار پازل: ظاهر شدن مشکل پس از تعمیر به معنی خرابی قطعی LCD نیست؛ اما چون نمایشگر و اتصالات آن در جریان تعمیر مستقیماً دستکاری شده‌اند، بررسی آن‌ها باید در اولویت باشد.
چه زمانی احتمال مشکل برد، تغذیه یا IC تصویر مطرح می‌شود؟
وقتی یک LCD سالم و مطمئن روی گوشی تست شده، اتصال فلت و کانکتور بررسی شده و مشکل همچنان باقی است، احتمال ایراد در خود دستگاه بیشتر می‌شود. در این مرحله باید کانکتور برد، مسیر تصویر، تغذیه و مدار تصویر را در نظر گرفت.
یکی از سرنخ‌های مهم این است که چند LCD سالم روی همان گوشی رفتار یکسانی داشته باشند. اگر دو نمایشگر سالم و مطمئن هر دو تصویر ندهند، احتمال خرابی هم‌زمان هر دو کمتر می‌شود و توجه باید به سمت اتصالات و بخش‌های مرتبط با تصویر در گوشی برود.
آسیب کانکتور برد ممکن است هنگام باز و بسته کردن گوشی ایجاد شود و همیشه با نگاه معمولی قابل تشخیص نیست. پین خم‌شده یا آسیب فیزیکی به کانکتور FPC می‌تواند مانع دریافت صحیح سیگنال تصویر شود.
اگر مشکل فقط بعد از بستن دستگاه ظاهر می‌شود، پیش از بررسی تخصصی برد باید مطمئن شد فشار فریم یا قرارگیری نامناسب قطعات باعث تغییر وضعیت اتصال نشده است.
چه زمانی برد جدی‌تر مطرح می‌شود؟ اگر LCD سالم، فلت و کانکتور به‌درستی بررسی شده‌اند و مشکل همچنان باقی است، بررسی کانکتور برد، مسیر تصویر، تغذیه و مدار تصویر منطقی‌تر می‌شود. تشخیص خرابی IC تصویر صرفاً از روی علامت «صفحه سیاه» قطعی نیست و به بررسی تخصصی نیاز دارد.
روش تشخیص LCD خراب از مشکل برد
برای تفکیک خرابی LCD از ایراد گوشی، از یک نمایشگر سالم و مطمئن به‌عنوان مرجع استفاده کنید. نتیجه این تست باید همراه با وضعیت اتصال و نحوه نصب بررسی شود؛ زیرا تنها تعویض LCD بدون کنترل این عوامل ممکن است نتیجه روشنی ندهد.
- LCD نصب‌شده را بررسی کنید.
فلت و کانکتور را کنترل کنید و مطمئن شوید فلت تا نخورده یا تحت فشار قرار نگرفته است. - گوشی را قبل از بستن کامل فریم تست کنید.
اگر تصویر در حالت باز سالم است اما پس از بستن قطع می‌شود، احتمال مشکل مکانیکی یا نحوه قرارگیری مجموعه نمایشگر بیشتر می‌شود. - یک LCD سالم و مطمئن را آزمایش کنید.
اگر نمایشگر سالم تصویر می‌دهد اما قطعه موردنظر نه، احتمال خرابی یا ناسازگاری LCD موردنظر افزایش پیدا می‌کند. - اگر LCD سالم هم تصویر نداد، اتصال را بررسی کنید.
کانکتور برد، پین‌ها و مسیر اتصال نمایشگر باید با دقت بیشتری بررسی شوند. - اگر چند LCD سالم همین مشکل را دارند، سراغ بررسی برد بروید.
در این شرایط، احتمال ایراد در کانکتور برد، مسیر تصویر، تغذیه یا مدار تصویر بیشتر می‌شود و ممکن است عیب‌یابی تخصصی برد لازم باشد.
نتیجه تست مقایسه‌ای:
- LCD سالم تصویر می‌دهد: احتمال مشکل در LCD فعلی بیشتر است.
- LCD سالم هم تصویر نمی‌دهد: بررسی فلت، کانکتور و بخش‌های مرتبط با تصویر در گوشی اهمیت بیشتری پیدا می‌کند.
- مشکل فقط پس از بستن فریم ایجاد می‌شود: عوامل مکانیکی و نحوه نصب را بررسی کنید.
در تعمیرات واقعی، تست مقایسه‌ای می‌تواند از تعویض بی‌دلیل قطعات جلوگیری کند. اگر نمایشگر سالم نیز تغییری در مشکل ایجاد نکند، بررسی کانکتور FPC روی برد و مسیر تصویر اهمیت بیشتری پیدا می‌کند.
جمع‌بندی تجربه تعمیرکار پازل:
در عیب‌یابی تصویر پس از تعویض LCD، ابتدا خود قطعه و اتصال آن بررسی می‌شوند؛ سپس باید عوامل مکانیکی مانند فریم و نحوه نصب را در نظر گرفت. اگر یک LCD سالم نیز همان مشکل را نشان دهد، احتمال ایراد در کانکتور برد، مسیر تصویر، تغذیه یا مدار تصویر بیشتر می‌شود. به همین دلیل، پیش از تعمیر برد، تست با یک نمایشگر سالم و مطمئن اهمیت زیادی دارد.
کیفیت تصویر LCD جدید پایین است؛ چرا؟
اگر بعد از تعویض LCD متوجه شدید رنگ‌ها طبیعی نیستند، تصویر بیش از حد سرد یا گرم شده، روشنایی کمتر از نمایشگر قبلی است یا رنگ‌ها بی‌روح و بیش‌ازحد اشباع دیده می‌شوند، یکی از اولین مواردی که باید بررسی شود کیفیت خود پنل جایگزین است.
نوع فناوری نمایشگر، کیفیت ساخت و تفاوت بین پارت‌های مختلف می‌تواند روی رنگ، روشنایی، کنتراست و یکنواختی تصویر تأثیر بگذارد. نمایشگرهای افترمارکت نیز در سطوح کیفی مختلف عرضه می‌شوند و ممکن است از نظر دقت رنگ، شدت روشنایی یا زاویه دید با پنل اصلی تفاوت داشته باشند.
نو بودن LCD به‌تنهایی نشانه کیفیت یا سلامت آن نیست. ممکن است نمایشگر روشن شود و تصویر بدهد، اما از نظر رنگ، روشنایی یا کنتراست عملکرد مطلوبی نداشته باشد.
رنگ‌های LCD طبیعی نیستند
غیرطبیعی بودن رنگ‌ها می‌تواند به شکل‌های مختلف دیده شود؛ برای مثال تصویر بیش از حد سرد یا گرم باشد، رنگ‌ها اشباع‌تر یا بی‌روح‌تر دیده شوند یا رنگ سفید و خاکستری ته‌رنگ آبی، زرد یا سبز پیدا کنند.
برای ارزیابی اولیه، رنگ، روشنایی، کنتراست و یکنواختی تصویر را بررسی کنید. بعضی نمایشگرهای جایگزین ممکن است نسبت به پنل اصلی رنگ‌های سردتر، گرم‌تر، شسته‌شده‌تر یا کم‌کنتراست‌تری داشته باشند؛ بااین‌حال، هر تغییر رنگی الزاماً به معنی خراب بودن LCD نیست.
قابلیت‌هایی مانند فیلتر نور آبی، حالت مطالعه، Night Shift یا تنظیم دمای رنگ نیز می‌توانند ظاهر سفید و خاکستری را تغییر دهند. ابتدا تنظیمات تصویر را به حالت استاندارد برگردانید و سپس نتیجه را با یک نمایشگر سالم مقایسه کنید.
اگر پس از یکسان‌سازی تنظیمات، LCD سالم رنگ طبیعی دارد اما قطعه جدید همچنان تفاوت محسوسی نشان می‌دهد، احتمال تفاوت کیفی یا ایراد پنل بیشتر می‌شود. اگر هر دو نمایشگر رفتار مشابهی دارند، تنظیمات و بخش‌های مرتبط با دستگاه نیز باید بررسی شوند.
سفید به زرد یا آبی می‌زند
اگر رنگ سفید پس از تعویض LCD به‌جای سفید خنثی به زرد یا آبی متمایل شده است، یکی از احتمال‌ها تفاوت تون رنگی و کیفیت پنل جایگزین است؛ به‌خصوص زمانی که نمایشگر جدید از سطح کیفی متفاوتی با پنل اصلی برخوردار باشد.
پیش از معیوب دانستن LCD، تنظیمات تصویر را بررسی کنید. قابلیت‌هایی مانند Night Shift، فیلتر نور آبی، Reading Mode یا تنظیم دمای رنگ می‌توانند سفید را گرم‌تر یا سردتر نشان دهند.
روش مطمئن‌تر، مقایسه LCD جدید با نمایشگر قبلی یا یک LCD سالم از همان مدل است. اگر نمایشگر سالم سفید را طبیعی نشان می‌دهد اما قطعه جدید همچنان ته‌رنگ زرد یا آبی دارد، احتمال تفاوت کیفی یا ایراد پنل بیشتر می‌شود.
اگر چند LCD سالم مختلف دقیقاً همان ته‌رنگ را نشان دهند، احتمال اینکه منشأ مشکل فقط خود نمایشگر باشد کمتر می‌شود و بررسی تنظیمات و بخش‌های مرتبط با دستگاه منطقی‌تر خواهد بود.
رنگ‌های قرمز، سبز و آبی درست نمایش داده نمی‌شوند
اگر قرمز به نارنجی یا صورتی متمایل است، سبز غیرطبیعی دیده می‌شود یا آبی بیش از حد تیره یا روشن به نظر می‌رسد، نمایش رنگ‌های خالص قرمز، سبز و آبی می‌تواند برای بررسی اولیه عملکرد رنگ و یکنواختی نمایشگر مفید باشد.
برای تست، روشنایی را روی مقدار مشخصی قرار دهید و صفحه‌های کاملاً قرمز، سبز و آبی نمایش دهید. در هر سه حالت، یکنواختی رنگ و وجود خطوط، لکه یا نقاط غیرطبیعی را بررسی کنید.
اگر LCD جدید رنگ‌ها را غیرطبیعی نشان می‌دهد اما نمایشگر سالم روی همان گوشی عملکرد طبیعی دارد، احتمال پایین بودن کیفیت یا معیوب بودن پنل بیشتر است. اگر هر دو نمایشگر رفتار مشابهی داشته باشند، تنظیمات، اتصال فلت و کانکتور و در صورت نیاز مسیر تصویر و مدار نمایشگر باید بررسی شوند.
روشنایی LCD کم است
اگر LCD جدید تصویر دارد اما نسبت به نمایشگر قبلی به‌وضوح کم‌نورتر است، باید مشخص شود مشکل از کیفیت پنل است یا تنظیمات و سیستم روشنایی گوشی. تفاوت کیفیت قطعات جایگزین می‌تواند باعث شود دو نمایشگر مناسب یک مدل، شدت روشنایی متفاوتی داشته باشند.
اگر کم‌نور بودن فقط در LCD جدید دیده می‌شود، کیفیت پنل یکی از احتمال‌های اصلی است. اما اگر نمایشگر هنگام راه‌اندازی روشنایی طبیعی دارد و پس از ورود به سیستم بسیار کم‌نور می‌شود، تنظیمات و سازگاری نمایشگر نیز باید بررسی شوند.
ابتدا روشنایی دستی را افزایش دهید و قابلیت‌هایی مانند Adaptive Brightness یا تنظیم خودکار روشنایی را موقتاً غیرفعال کنید. اگر یک LCD سالم روشنایی طبیعی دارد اما قطعه جدید همچنان کم‌نور است، احتمال پایین بودن کیفیت یا ایراد پنل افزایش می‌یابد. اگر چند نمایشگر مختلف همین مشکل را نشان دهند، بررسی سنسور، اتصال و مدار مرتبط با روشنایی یا تغذیه نمایشگر منطقی‌تر است.
کنتراست نمایشگر پایین است
اگر تصویر عمق کافی ندارد، مشکی‌ها بیشتر به خاکستری می‌زنند یا تفاوت قسمت‌های روشن و تاریک مانند نمایشگر قبلی واضح نیست، ممکن است کنتراست پنل جدید پایین‌تر باشد. فناوری نمایشگر و کیفیت خود پنل از اولین مواردی هستند که باید بررسی شوند.
این تفاوت می‌تواند ناشی از فناوری پنل باشد. برای مثال، اگر گوشی در اصل از OLED استفاده کند و یک پنل LCD به‌عنوان جایگزین نصب شود، تفاوت در عمق مشکی و کنتراست می‌تواند نتیجه تفاوت فناوری باشد و لزوماً نشانه خرابی قطعه نیست.
برای بررسی اولیه، تصویری دارای بخش‌های کاملاً مشکی، خاکستری و سفید نمایش دهید و آن را با LCD قبلی یا یک پنل سالم مقایسه کنید. اگر در شرایط یکسان، پنل جدید قسمت‌های تیره را خاکستری‌تر نشان دهد، احتمال تفاوت کیفی یا فناوری پنل بیشتر می‌شود.
تفاوت کیفیت نسخه‌های مختلف LCD
همه نمایشگرهای جایگزین یک مدل گوشی از نظر کیفیت تصویر یکسان نیستند. فناوری پنل، کیفیت ساخت و تفاوت بین پارت‌های مختلف می‌تواند باعث شود دو نمایشگر مناسب یک مدل، نتیجه تصویری متفاوتی داشته باشند.
در بازار قطعات جایگزین ممکن است برای یک مدل، نسخه‌هایی با فناوری و سطح کیفی متفاوت عرضه شوند؛ برای مثال OLED، TFT یا ساختارهای دیگر نمایشگر. این تفاوت‌ها می‌توانند روی روشنایی، کنتراست، دقت رنگ، عمق مشکی، زاویه دید و ضخامت اثر بگذارند.
عبارت‌هایی مانند «کپی»، «افترمارکت» یا «اورجینال» به‌تنهایی برای قضاوت دقیق درباره کیفیت تصویر کافی نیستند. همچنین قیمت پایین‌تر لزوماً به معنی خرابی قطعه نیست و ممکن است نشان‌دهنده سطح کیفی یا فناوری متفاوت باشد.
ممکن است دو پارت از یک قطعه از نظر کیفیت تصویر، روشنایی یا یکنواختی عملکرد یکسانی نداشته باشند. این تفاوت باید در کنترل کیفیت در نظر گرفته شود، نه اینکه به همه مدل‌ها یا تأمین‌کنندگان تعمیم داده شود.
چگونه کیفیت رنگ LCD را قبل از نصب نهایی تست کنیم؟
بهترین زمان برای تشخیص کیفیت واقعی LCD، قبل از چسباندن و نصب نهایی آن است. نمایشگر را ابتدا در وضعیت تست قرار دهید، کیفیت تصویر و عملکرد تاچ را بررسی کنید و پس از تأیید سلامت و سازگاری، نصب نهایی را انجام دهید.
ابتدا تنظیمات تصویر را به حالت استاندارد برگردانید و فیلتر نور آبی، حالت مطالعه یا تغییر دمای رنگ را غیرفعال کنید. سپس صفحه‌هایی با رنگ‌های قرمز، سبز، آبی، سفید، خاکستری و مشکی نمایش دهید.
روشنایی را در چند سطح بررسی کنید و به یکنواختی پنل، عمق مشکی و خاکستری، تغییر رنگ و وجود لکه‌های نوری توجه داشته باشید. سپس پیکسل‌های معیوب، خطوط، نقاط روشن یا تیره و ناهماهنگی روشنایی را بررسی کنید. در پایان، تاچ را در تمام نقاط نمایشگر آزمایش کنید تا کیفیت تصویر مناسب، مشکل دیگری را پنهان نکرده باشد.
اگر امکان مقایسه وجود دارد، از یک LCD سالم و مطمئن از همان مدل گوشی استفاده کنید. هر دو نمایشگر را با تنظیمات یکسان و در شرایط نوری مشابه بررسی کنید تا اختلاف‌های واقعی مشخص شوند.
اگر LCD جدید از ابتدای تست رنگ غیرطبیعی، روشنایی ضعیف یا کنتراست پایین دارد، ابتدا خود پنل و کیفیت قطعه را بررسی کنید. اگر چند نمایشگر سالم نیز دقیقاً همان مشکل را نشان دهند، احتمال دخالت تنظیمات یا بخش‌های مرتبط با دستگاه بیشتر می‌شود.
LCD جدید لکه، خط یا نقاط سفید دارد؛ علت چیست؟
اگر بعد از تعویض LCD روی صفحه نقاط سفید، خطوط، لکه‌های روشن یا بخش‌های تیره دیده می‌شود، نباید بلافاصله خود پنل را معیوب دانست. این علائم ممکن است به نمایشگر، مسیر اتصال تصویر یا شرایط نصب مربوط باشند. یکی از سرنخ‌های مهم، زمان ظاهر شدن ایراد است: آیا از تست اولیه وجود داشته یا پس از قرار گرفتن نمایشگر در فریم ایجاد شده است؟ این تفاوت به انتخاب مسیر عیب‌یابی کمک می‌کند، اما به‌تنهایی خرابی قطعه را قطعی نمی‌کند.
نقاط سفید، لکه‌های روشن و آثار فشار
نقاط سفید یا لکه‌های روشن ممکن است بر اثر فشار موضعی به نمایشگر، آسیب لایه‌های داخلی یا ایراد خود پنل ایجاد شوند. اگر لکه پس از قرار گرفتن LCD در فریم ظاهر شده باشد، برجستگی فریم، براکت، پیچ، فلت یا جسم باقی‌مانده زیر نمایشگر نیز باید بررسی شود.
اگر لکه در تست اولیه نیز وجود داشته باشد و پس از خارج کردن نمایشگر از فریم باقی بماند، احتمال ایراد یا آسیب خود پنل بیشتر می‌شود. در مقابل، اگر ظاهر لکه پس از قرارگیری نمایشگر در مجموعه تغییر کند، باید شرایط نصب و فشار مکانیکی را بررسی کرد. کیفیت ساخت نمایشگر جایگزین نیز می‌تواند بر یکنواختی تصویر و حساسیت پنل به فشار اثر بگذارد.
خطوط عمودی یا افقی روی صفحه
خطوط روی نمایشگر ممکن است ناشی از خرابی پنل، آسیب فلت تصویر، اتصال نامناسب یا ایراد در مسیر ارتباطی نمایشگر باشند. شکل یا جهت خط به‌تنهایی برای تعیین منشأ خرابی کافی نیست.
اگر خطوط در تست اولیه و خارج از فریم هم دیده شوند، احتمال ایراد پنل یا مسیر اتصال تصویر مطرح است. اگر مشکل فقط پس از مونتاژ ظاهر شود، مسیر قرارگیری فلت، موقعیت قطعات پشت نمایشگر و فشار احتمالی فریم یا پیچ‌ها را بررسی کنید.
پیش از تعویض دوباره LCD، اتصال فلت و وضعیت نصب را کنترل کنید. اگر خطوط باقی ماندند، مقایسه با یک نمایشگر سالم و مطمئن از همان مدل می‌تواند به محدود کردن محدوده عیب کمک کند؛ هرچند به‌تنهایی منشأ خرابی را قطعی مشخص نمی‌کند.
لکه‌های تاریک یا تغییر یکنواختی تصویر
لکه‌های تاریک یا تغییر رنگ موضعی ممکن است به آسیب خود پنل، اختلال در لایه‌های داخلی یا فشار واردشده به نمایشگر مربوط باشند. وجود لکه به‌تنهایی ثابت نمی‌کند که فریم یا چسب عامل ایجاد آن بوده است.
اگر لکه پس از نصب ظاهر شده است، سطح زیر نمایشگر، نحوه نشستن پنل و وجود فشار موضعی را بررسی کنید. اگر همان لکه پیش از نصب نهایی نیز وجود دارد، احتمال ایراد خود نمایشگر بیشتر می‌شود. در صورت تردید، نتیجه را با یک پنل سالم و سازگار با همان مدل مقایسه کنید.
چه زمانی فریم، چسب و پیچ‌ها را بررسی کنیم؟
اگر LCD در تست اولیه تصویر طبیعی دارد اما پس از قرار گرفتن در فریم دچار لکه یا خط می‌شود، پیش از تعویض مجدد پنل، شرایط نصب را بررسی کنید. فریم تاب‌دار یا آسیب‌دیده ممکن است مانع نشستن یکنواخت نمایشگر شود. باقی‌ماندن چسب قدیمی، تجمع چسب در یک نقطه یا وجود گردوغبار و جسم ریز نیز می‌تواند سطح نصب را ناهموار کند.
پیچ‌ها و براکت‌ها باید در جای صحیح خود قرار بگیرند. سفت کردن بیش از حد پیچ‌ها یا تلاش برای جا انداختن نمایشگری که به‌درستی در محل خود ننشسته است، می‌تواند فشار ناخواسته‌ای به مجموعه وارد کند.
از چسب بیشتر برای جبران فریم آسیب‌دیده یا فاصله نامناسب استفاده نکنید. ابتدا علت ناهمواری را پیدا کنید و از تمیز و مناسب بودن سطح نصب مطمئن شوید.
چطور ایراد پنل را از مشکل نصب تشخیص دهیم؟
برای تفکیک این دو احتمال، وضعیت نمایشگر را در مراحل مختلف نصب مقایسه کنید:
- تست اولیه: نمایشگر را بدون فشار اضافی و مطابق روش ایمن همان مدل روشن کنید و تصویر را بررسی کنید.
- قرارگیری آزمایشی: پنل را بدون چسب‌کاری و فیکس نهایی در موقعیت خود قرار دهید و دوباره تصویر را بررسی کنید.
- بررسی نصب: فریم، مسیر فلت‌ها، براکت‌ها، پیچ‌ها، چسب باقی‌مانده و اجسام احتمالی زیر پنل را کنترل کنید.
- مقایسه با قطعه سالم: در صورت امکان، نمایشگر سالم و مطمئنِ سازگار با همان مدل را در شرایط مشابه آزمایش کنید.
- نصب نهایی: پس از بررسی عملکرد و رفع ایرادهای احتمالی، چسب‌کاری و مونتاژ نهایی را انجام دهید.
اگر ایراد از تست اولیه وجود دارد، احتمال مشکل پنل یا اتصال تصویر بیشتر می‌شود. اگر فقط پس از قرارگیری در فریم ظاهر شود، بررسی شرایط نصب اولویت پیدا می‌کند؛ بااین‌حال، هیچ‌یک از این نشانه‌ها به‌تنهایی تشخیص قطعی نیست.
جمع‌بندی: ظاهر لکه یا خط به‌تنهایی برای تشخیص خرابی LCD کافی نیست. زمان بروز ایراد، تغییر علائم پس از قرارگیری در فریم و نتیجه مقایسه با قطعه سالم، سرنخ‌های مهم‌تری برای انتخاب مسیر عیب‌یابی هستند.
چرا بعد از تعویض LCD نور از اطراف صفحه بیرون می‌زند؟
اگر پس از تعویض نمایشگر، نور از گوشه‌ها یا لبه‌های صفحه دیده می‌شود، ابتدا باید نوع فناوری نمایشگر را مشخص کرد. اصطلاح Backlight Bleed به نشت نور پس‌زمینه در نمایشگرهای دارای این ساختار اشاره دارد و نباید بدون تفکیک فناوری، همین توضیح را به پنل‌های OLED تعمیم داد.
نور قابل مشاهده در حاشیه‌ها ممکن است به ساختار یا کیفیت خود پنل مربوط باشد. اگر این حالت فقط پس از نصب ظاهر شود، نحوه قرارگیری نمایشگر و وضعیت فریم نیز باید بررسی شود.
نورزدگی ناشی از فریم یا قرارگیری نامناسب
فریم خم‌شده، لبه‌های ناهموار یا باقی‌مانده چسب می‌توانند مانع قرارگیری یکنواخت نمایشگر شوند. اگر نورزدگی عمدتاً در یک گوشه یا بخش مشخص دیده شود، همان ناحیه از فریم و محل نشستن پنل را با دقت بیشتری بررسی کنید.
پیش از تعویض دوباره نمایشگر، از صاف و تمیز بودن سطح نصب و قرارگیری صحیح قطعات مطمئن شوید. بااین‌حال، محل نورزدگی به‌تنهایی برای اثبات خرابی فریم کافی نیست.
تأثیر چسب‌کاری و فشار هنگام مونتاژ
چسب‌کاری نامناسب می‌تواند باعث شود نمایشگر در نقاط مختلف به‌صورت یکنواخت روی فریم قرار نگیرد. ضخامت نامتوازن چسب یا باقی‌ماندن توده‌ای از چسب قدیمی ممکن است ارتفاع و نحوه نشستن پنل را تغییر دهد.
نمایشگر را با فشار دادن یا سفت کردن بیش از حد پیچ‌ها به‌زور در محل خود قرار ندهید. اگر پنل به‌درستی نمی‌نشیند، ابتدا علت را در فریم، چسب، مسیر فلت و موقعیت قطعات داخلی پیدا کنید. فشار بیشتر ممکن است مشکل را تشدید کند یا به نمایشگر آسیب بزند.
چطور نورزدگی ناشی از پنل را از مشکل نصب تفکیک کنیم؟
اگر نورزدگی در تست اولیه و خارج از فریم نیز دیده می‌شود، کیفیت یا ساختار خود پنل باید بررسی شود. اگر فقط پس از نصب ظاهر می‌شود، ابتدا شرایط قرارگیری نمایشگر و فریم را کنترل کنید.
مقایسه با یک LCD سالم و مطمئن از همان مدل، در شرایط تست و نصب مشابه، می‌تواند به تشخیص کمک کند. اگر پنل سالم در همان شرایط نورزدگی ندارد اما قطعه جایگزین چنین مشکلی دارد، احتمال تفاوت کیفیت یا ساختار پنل بیشتر می‌شود؛ البته باید از سازگاری و صحت نصب هر دو قطعه مطمئن بود.
- نورزدگی در تست اولیه: کیفیت و ساختار پنل را بررسی کنید.
- نورزدگی پس از نصب: فریم، سطح نصب و نحوه قرارگیری نمایشگر را بررسی کنید.
- نورزدگی در یک ناحیه مشخص: همان قسمت از فریم و محل نشستن پنل را دقیق‌تر بررسی کنید.
- تفاوت با پنل سالم: پس از اطمینان از نصب و شرایط مقایسه، احتمال تفاوت کیفیت قطعه را در نظر بگیرید.
جمع‌بندی: نورزدگی حاشیه‌ای همیشه نشانه خرابی قطعی LCD نیست. نوع فناوری نمایشگر، زمان ظاهر شدن نور و نتیجه مقایسه با پنل سالم به تشخیص کمک می‌کنند. اصطلاح نورزدگی نور پس‌زمینه نیز مخصوص نمایشگرهای دارای نور پس‌زمینه است.
اثر انگشت بعد از تعویض LCD کار نمی‌کند
اگر پس از تعویض نمایشگر، اثر انگشت از کار افتاده است، ابتدا محل سنسور و معماری همان گوشی را مشخص کنید. در گوشی‌های دارای سنسور زیر نمایشگر، سازگاری فناوری پنل و شرایط عملکرد سنسور اهمیت دارد؛ در مدل‌های دیگر ممکن است اتصال، فلت، موقعیت سنسور یا آسیب حین تعمیر عامل مشکل باشد.
چرا اثر انگشت زیر نمایشگر ممکن است از کار بیفتد؟
در گوشی‌هایی که سنسور اثر انگشت زیر نمایشگر قرار دارد، عملکرد سنسور ممکن است به فناوری و ساختار پنل وابسته باشد. استفاده از نمایشگر ناسازگار با فناوری سنسور می‌تواند در ثبت یا شناسایی اثر انگشت اختلال ایجاد کند؛ زیرا شرایط عملکرد همه انواع سنسورها و پنل‌ها یکسان نیست.
در بعضی مدل‌ها، پس از تعویض نمایشگر یا قطعات مرتبط، انجام کالیبراسیون یا فرایند تنظیم مخصوص همان دستگاه نیز لازم است. این نیاز برای همه گوشی‌ها یکسان نیست؛ بنابراین پیش از اقدام نرم‌افزاری یا سخت‌افزاری، دستورالعمل مربوط به همان مدل را بررسی کنید.
محل سنسور و معماری گوشی را مشخص کنید
پیش از بررسی قطعات، مشخص کنید سنسور اثر انگشت در کدام قسمت گوشی قرار دارد:
- سنسور زیر نمایشگر: سازگاری پنل و شرایط عملکرد سنسور اهمیت دارد.
- سنسور روی فلت یا مجموعه جداگانه: اتصال، سلامت فلت و جای‌گذاری مجموعه را بررسی کنید.
- سنسور روی مجموعه دیگری از گوشی: ارتباط مستقیم مشکل با LCD را قطعی فرض نکنید و مسیر مربوط به همان مجموعه را بررسی کنید.
در برخی مدل‌ها، موقعیت و تراز سنسور نیز مهم است. چسب، آلودگی یا قرارگیری نادرست قطعات اطراف می‌تواند بر عملکرد مجموعه اثر بگذارد. محل دقیق سنسور و روش تعمیر باید با توجه به ساختار همان گوشی تعیین شود.
نقش پنل، سنسور، فلت و کالیبراسیون
برای محدود کردن محدوده عیب، چهار بخش زیر را از یکدیگر تفکیک کنید:
| بخش مورد بررسی | موارد مهم |
|---|---|
| پنل | سازگاری فناوری نمایشگر با سنسور همان مدل |
| سنسور | سلامت، موقعیت و نحوه قرارگیری |
| فلت و کانکتور | اتصال صحیح، تمیزی و آسیب‌دیدگی |
| کالیبراسیون | نیاز مدل گوشی به فرایند تنظیم مخصوص پس از تعمیر |
اگر پنل با سنسور سازگار نباشد، سالم بودن سنسور لزوماً به عملکرد صحیح آن منجر نمی‌شود. اگر پنل مناسب باشد اما اتصال یا جای‌گذاری سنسور مشکل داشته باشد، ممکن است گوشی سنسور را شناسایی نکند یا هنگام ثبت اثر انگشت خطا بدهد.
روش و امکان کالیبراسیون نیز به مدل گوشی وابسته است؛ بنابراین نباید یک کد یا دستورالعمل واحد را برای همه دستگاه‌ها به کار برد.
چطور اثر انگشت را قبل از نصب نهایی بررسی کنیم؟
اگر معماری گوشی اجازه تست در حالت باز را می‌دهد، عملکرد اثر انگشت را پیش از فیکس و چسب‌کاری نهایی بررسی کنید. روشن شدن تصویر به‌تنهایی سلامت این قابلیت را تأیید نمی‌کند.
- از سازگاری پنل جایگزین با مدل گوشی مطمئن شوید.
- فلت و کانکتور مربوط به سنسور را از نظر اتصال صحیح و آسیب‌دیدگی بررسی کنید.
- موقعیت سنسور و تمیز بودن محل قرارگیری آن را کنترل کنید.
- در صورت امکان، ثبت اثر انگشت و باز کردن قفل را آزمایش کنید.
- اگر دستگاه به کالیبراسیون مخصوص نیاز دارد، دستورالعمل مربوط به همان مدل را دنبال کنید.
جمع‌بندی: اختلال اثر انگشت پس از تعویض LCD همیشه از خود نمایشگر یا سنسور نیست. سازگاری پنل، نوع سنسور، اتصالات و نیاز احتمالی به کالیبراسیون باید بر اساس مدل گوشی بررسی شوند.
سنسورهای گوشی بعد از تعویض LCD مشکل دارند
اگر پس از تعویض LCD سنسور مجاورت، سنسور نور محیط یا یکی از سنسورهای جلوی گوشی درست کار نمی‌کند، ابتدا اجزا و اتصالاتی را بررسی کنید که هنگام تعمیر جابه‌جا یا جدا شده‌اند. علت می‌تواند به خود سنسور، فلت و کانکتور، موقعیت قرارگیری قطعه، پنجره یا مسیر نوری آن یا آسیبی که هنگام باز و بسته کردن گوشی ایجاد شده است، مربوط باشد.
اگر سنسور پیش از تعمیر درست کار می‌کرده و بلافاصله پس از تعویض نمایشگر دچار مشکل شده است، این هم‌زمانی سرنخ مهمی برای شروع بررسی است؛ اما به‌تنهایی خرابی یک قطعه مشخص را ثابت نمی‌کند.
نکته کلیدی: ابتدا اجزا و اتصالاتی را بررسی کنید که هنگام تعویض نمایشگر دستکاری شده‌اند. محل سنسور، نوع فلت و روش بررسی را بر اساس مدل گوشی مشخص کنید و بدون تست، خود سنسور یا برد را معیوب اعلام نکنید.
سنسور مجاورت
سنسور مجاورت هنگام مکالمه تشخیص می‌دهد گوشی به صورت یا گوش نزدیک شده است تا نمایشگر خاموش شود و از لمس‌های ناخواسته جلوگیری کند. عملکرد این سنسور به طراحی دستگاه و نحوه قرارگیری اجزای اطراف آن وابسته است؛ بنابراین اختلال پس از تعویض LCD همیشه به معنی خرابی خود سنسور نیست.
در بعضی مدل‌ها، قطعاتی مانند نگهدارنده، فیلتر یا پوشش نوری باید از نمایشگر قبلی به قطعه جدید منتقل شوند. جاگذاری نادرست این قطعات یا قرار گرفتن مانع در مسیر عملکرد سنسور می‌تواند باعث شود نمایشگر هنگام تماس بیش از حد خاموش بماند یا اصلاً خاموش نشود.
در صورت بروز چنین مشکلی، موارد زیر را بررسی کنید:
- محل قرارگیری سنسور و تراز بودن قطعات مقابل آن
- وضعیت براکت، نگهدارنده و پوشش‌های نوری
- مسدود نبودن مسیر عملکرد سنسور با چسب یا قطعات دیگر
- سازگاری نمایشگر جایگزین با ساختار همان مدل گوشی
اگر این موارد سالم و درست نصب شده‌اند، فلت، کانکتور و مجموعه سنسور را نیز بررسی کنید. در صورت امکان، تست با قطعه سالم و سازگار می‌تواند به محدود کردن محدوده عیب کمک کند.
سنسور نور محیط
سنسور نور محیط یا Ambient Light Sensor میزان نور اطراف گوشی را تشخیص می‌دهد و در دستگاه‌های مجهز به تنظیم خودکار روشنایی، از اطلاعات آن برای تنظیم روشنایی نمایشگر استفاده می‌شود. اگر قابلیت Auto Brightness پس از تعویض LCD از کار افتاده است، علاوه بر تنظیمات نرم‌افزاری، ساختار سنسور و اجزای مرتبط با آن را نیز بررسی کنید.
در برخی مدل‌ها، فیلتر یا قطعه نوری مربوط به سنسور باید از نمایشگر قبلی منتقل شود. قرارگیری نادرست این قطعه یا پوشیده شدن مسیر دریافت نور می‌تواند در عملکرد سنسور اختلال ایجاد کند.
موارد مهم برای بررسی عبارت‌اند از:
- محل قرارگیری سنسور نور محیط
- وضعیت پوشش یا فیلتر مقابل سنسور
- تراز بودن قطعه با مسیر دریافت نور
- فلت و کانکتور مربوط به مجموعه سنسورها، در مدل‌هایی که از آن استفاده می‌کنند
- سازگاری نمایشگر جایگزین با ساختار دستگاه
نکته تعمیراتی: در سنسورهای نوری، بررسی اتصال الکتریکی به‌تنهایی کافی نیست؛ مسیر دریافت نور، پوشش، فیلتر و تراز قطعه نیز اهمیت دارد.
در بعضی گوشی‌ها، سنسور نور محیط و سنسور مجاورت روی یک مجموعه یا فلت مشترک قرار دارند. در این مدل‌ها، خطا هنگام انتقال یا نصب مجموعه می‌تواند چند قابلیت را هم‌زمان مختل کند؛ بااین‌حال، نوع اتصال و ارتباط سنسورها باید بر اساس طراحی همان گوشی بررسی شود.
بررسی فلت، کانکتور و آسیب‌های احتمالی هنگام تعمیر
اگر یک یا چند سنسور پس از تعویض LCD از کار افتاده‌اند، بررسی اتصالات و قطعاتی که حین تعمیر جابه‌جا شده‌اند، از مراحل اولیه عیب‌یابی است. بسته به مدل گوشی، سنسورها ممکن است به فلت مستقل، مجموعه سنسورها یا اتصالات مشترک با قطعات دیگر متصل باشند؛ بنابراین نباید همه ایرادها را به فلت نمایشگر نسبت داد.
بررسی را به‌ترتیب زیر انجام دهید:
- فلت‌ها: پارگی، خراش، تاخوردگی، له‌شدگی، آثار کشیدگی و آسیب در محل اتصال را بررسی کنید.
- کانکتورها: از نظر آلودگی، نشستن ناقص، کج شدن اتصال و آسیب پین‌ها بررسی شوند.
- مجموعه سنسورها: مطمئن شوید قطعات هنگام جدا کردن نمایشگر قبلی آسیب ندیده‌اند و به‌درستی روی پنل جدید قرار گرفته‌اند.
- قطعات مرتبط: در مدل‌هایی که سنسورها با دوربین جلو، اسپیکر مکالمه یا قطعات دیگر در یک مجموعه قرار دارند، نحوه انتقال و نصب کل مجموعه را بررسی کنید.
هنگام بررسی کانکتورها، از فشار دادن، خم کردن یا جا زدن نادرست فلت خودداری کنید. اگر اتصال صحیح است اما مشکل ادامه دارد، مقایسه با فلت یا مجموعه سنسور سالم و سازگار می‌تواند محدوده عیب را مشخص‌تر کند. در صورت باقی ماندن مشکل، احتمال آسیب خود سنسور یا مسیر الکتریکی مربوط به آن نیز باید بررسی شود.
ترتیب پیشنهادی برای عیب‌یابی سنسورها
اگر سنسورها پیش از تعویض LCD سالم بوده‌اند اما بلافاصله پس از تعمیر دچار مشکل شده‌اند، ابتدا اجزایی را بررسی کنید که در فرایند تعویض نمایشگر دستکاری شده‌اند:
- محل سنسورها، پوشش‌ها و مسیر عملکرد آن‌ها را بررسی کنید.
- از نصب صحیح براکت‌ها و مجموعه سنسورها مطمئن شوید.
- فلت‌ها و کانکتورها را از نظر آسیب و اتصال ناقص بررسی کنید.
- در صورت امکان، با فلت یا مجموعه سنسور سالم و سازگار تست مقایسه‌ای انجام دهید.
- اگر مشکل باقی ماند، احتمال خرابی سنسور یا مسیر الکتریکی مربوط به آن را بررسی کنید.
نتیجه تست جایگزین باید در کنار بررسی فیزیکی و طراحی همان مدل تفسیر شود؛ یک تست به‌تنهایی همیشه محل دقیق خرابی را مشخص نمی‌کند.
جمع‌بندی تعمیرکار پازل: اختلال سنسورها پس از تعویض LCD الزاماً به معنی خرابی خود سنسور نیست. ابتدا محل قرارگیری، پوشش‌ها و مجموعه سنسورها را بررسی کنید و سپس سراغ اتصالات و تست مقایسه‌ای بروید. این ترتیب کمک می‌کند مشکل نصب یا اتصال از احتمال خرابی خود سنسور و مسیر الکتریکی آن تفکیک شود.
چسب، فریم و پیچ‌ها چگونه باعث خرابی LCD می‌شوند؟
بعد از تعویض LCD، بعضی مشکلات ممکن است به‌جای خود پنل، از شرایط نصب ناشی شوند. ناهمواری فریم، باقی ماندن چسب قدیمی، چسب‌کاری نامناسب و فشار قطعات هنگام مونتاژ می‌توانند مانع نشستن صحیح نمایشگر شوند یا فشار موضعی به آن وارد کنند.
اگر نمایشگر در حالت تست سالم است اما پس از قرار گرفتن روی فریم یا بستن گوشی دچار لکه، خطوط یا اختلال تاچ می‌شود، شرایط مکانیکی نصب را بررسی کنید. البته ظاهر شدن مشکل پس از مونتاژ به‌تنهایی علت را مشخص نمی‌کند و باید نتیجه را با بررسی پنل و اتصالات تطبیق داد.
چسب‌کاری، فریم و سطح نصب
LCD باید روی سطحی صاف، تمیز و متناسب با طراحی همان مدل قرار بگیرد. تاب‌داشتن فریم یا باقی ماندن چسب قدیمی و قطعات شکسته می‌تواند باعث شود نمایشگر در بعضی نقاط بالاتر بماند و فشار به‌صورت یکنواخت توزیع نشود.
پیش از نصب، این موارد را بررسی کنید:
- تاب یا آسیب فریم: لبه‌ها و گوشه‌ها را بررسی کنید تا سطح نصب صاف و هم‌تراز باشد.
- چسب قدیمی: باقی‌مانده‌های برجسته را با روش مناسب پاک کنید تا سطحی یکنواخت برای نشستن نمایشگر ایجاد شود.
- جای‌گیری قطعات داخلی: مطمئن شوید فلت‌ها، براکت‌ها و سایر قطعات در مسیر صحیح خود قرار دارند و مانع نشستن پنل نمی‌شوند.
- ضخامت و سازگاری قطعه: اگر نمایشگر به‌درستی روی فریم نمی‌نشیند، ابعاد و سازگاری قطعه جایگزین را نیز بررسی کنید.
چسب باید در محل‌های تعیین‌شده برای همان مدل و با مقدار کنترل‌شده استفاده شود. چسب بیش از حد ممکن است ضخامت مجموعه را افزایش دهد و مانع نشستن صحیح پنل شود؛ چسب ناکافی یا نامناسب نیز می‌تواند باعث بلند شدن لبه‌های نمایشگر شود.
اگر بین LCD و فریم فاصله وجود دارد، اضافه کردن چسب نباید اولین راه‌حل باشد. ابتدا علت فاصله را پیدا کنید؛ زیرا چسب نمی‌تواند فریم تاب‌دار یا سطح نصب نامناسب را اصلاح کند.
پیچ‌ها، براکت‌ها و فشار قطعات پشت نمایشگر
پیچ‌ها و براکت‌ها باید قطعات را در جای صحیح نگه دارند، نه اینکه نمایشگر را تحت فشار قرار دهند. سفت کردن بیش از حد پیچ‌ها یا نصب نادرست یک براکت، شیلد یا قطعه داخلی ممکن است هنگام مونتاژ به پشت پنل فشار وارد کند.
اگر پس از بستن گوشی، تصویر تغییر کرد یا لکه، خطوط یا مشکل تاچ ظاهر شد، موارد زیر را بررسی کنید:
- آیا نمایشگر بدون فشار اضافی روی فریم قرار گرفته است؟
- آیا فلت‌ها در مسیر صحیح خود قرار دارند؟
- آیا پیچ‌ها، براکت‌ها و قطعات داخلی درست نصب شده‌اند؟
- آیا چسب اضافی یا مانعی زیر پنل وجود دارد؟
اگر با تغییر وضعیت مجموعه، رفتار ایراد نیز تغییر کند، فشار مکانیکی یکی از احتمالات مهم است؛ اما این نشانه به‌تنهایی برای تشخیص قطعی کافی نیست و سلامت پنل و اتصالات نیز باید بررسی شود.
چرا بعضی مشکلات فقط بعد از مونتاژ ظاهر می‌شوند؟
ممکن است LCD پیش از نصب نهایی تصویر و تاچ مناسبی داشته باشد، اما پس از قرار گرفتن روی فریم و بسته شدن گوشی دچار اختلال شود. مقایسه عملکرد نمایشگر در این دو مرحله کمک می‌کند زمان بروز ایراد مشخص شود و بررسی‌ها روی شرایط نصب متمرکز شوند.
برای محدود کردن محدوده عیب، عملکرد نمایشگر را در دو مرحله مقایسه کنید:
- پیش از چسب‌کاری و فیکس نهایی: تصویر، تاچ و قابلیت‌های مرتبط را در شرایط تست مناسب بررسی کنید.
- پس از قرار گرفتن در وضعیت نهایی: عملکرد نمایشگر را دوباره بررسی کنید تا مشخص شود آیا ایراد در مرحله مونتاژ ظاهر شده است.
اگر مشکل فقط در مرحله دوم دیده شد، ابتدا نقاط تماس و شرایط نصب را بررسی کنید. این مقایسه زمان بروز ایراد را مشخص می‌کند، اما به‌تنهایی ثابت نمی‌کند که پنل یا قطعه مشخصی معیوب است.
از کجا بفهمیم مشکل از LCD است یا خود گوشی؟
اگر بعد از تعویض LCD تصویر، تاچ یا یکی از قابلیت‌های مرتبط درست کار نمی‌کند، نباید بلافاصله نمایشگر را معیوب اعلام کرد. منشأ ایراد می‌تواند خود پنل، فلت و کانکتور، نحوه نصب یا یکی از بخش‌های سخت‌افزاری گوشی باشد.
برای تشخیص دقیق‌تر، ابتدا نتیجه تست نمایشگر را بررسی کنید و در صورت نیاز، آن را با یک LCD سالم و سازگار با مدل دقیق گوشی مقایسه کنید. اگر مشکل باقی ماند، بررسی اتصالات و سپس مسیرهای سخت‌افزاری منطقی‌تر از تعویض پیاپی نمایشگر است.
مقایسه با یک LCD سالم و مطمئن
اگر نمایشگر تعویض‌شده تصویر ندارد، تاچ آن دچار اختلال است یا رفتار غیرعادی دارد، تست با یک LCD سالم و سازگار با مدل دقیق گوشی می‌تواند به تفکیک ایراد پنل از مشکلات خارج از آن کمک کند.
نتیجه را بر اساس شرایط واقعی تست تفسیر کنید:
| نتیجه مقایسه | برداشت اولیه | اقدام بعدی |
|---|---|---|
| LCD سالم مشکل را برطرف می‌کند. | احتمال ایراد یا ناسازگاری نمایشگر تعویض‌شده بیشتر است. | کیفیت، سازگاری و وضعیت پنل فعلی را بررسی کنید. |
| هر دو نمایشگر ایراد مشابهی دارند. | احتمال مشکل در اتصالات یا بخش دیگری از گوشی مطرح است. | سلامت قطعه تستی را تأیید و اتصالات را بررسی کنید. |
| ایراد فقط پس از مونتاژ ظاهر می‌شود. | شرایط نصب یا فشار مکانیکی یکی از احتمالات است. | نحوه قرارگیری نمایشگر و قطعات داخلی را بررسی کنید. |
نمایشگر مورد استفاده برای مقایسه باید سالم و از نظر مدل و نوع اتصال سازگار باشد. اگر سلامت یا سازگاری قطعه تستی مشخص نباشد، نمی‌توان به نتیجه مقایسه اتکا کرد.
بررسی فلت‌ها و کانکتورها
اگر تست با نمایشگر سالم مشکل را برطرف نکرد، یا علائم به اتصال ناپایدار شباهت دارند، فلت نمایشگر و اتصالات مرتبط را بررسی کنید. میان فلت خود نمایشگر، فلت‌های ارتباطی و فلت‌های سنسورها یا مجموعه‌های دیگر تفاوت وجود دارد؛ نقش هرکدام به طراحی همان مدل گوشی بستگی دارد.
بررسی را به‌ترتیب زیر انجام دهید:
- فلت نمایشگر: پارگی، خراش، تاخوردگی، له‌شدگی، آثار کشیدگی و آسیب در محل اتصال را بررسی کنید.
- کانکتور نمایشگر: آلودگی، نشستن ناقص، لق بودن اتصال و آسیب احتمالی پین‌ها را بررسی کنید.
- فلت‌ها و اتصالات مرتبط: اتصالات دیگری را که هنگام تعمیر باز یا جابه‌جا شده‌اند، متناسب با ساختار دستگاه بررسی کنید.
- کانکتور روی برد: اگر نشانه‌ای از آسیب وجود دارد یا مشکل همچنان باقی است، محل اتصال را با نور و بزرگ‌نمایی مناسب بررسی کنید.
اتصال مجدد باید با دقت و بدون فشار یا زاویه نامناسب انجام شود. اگر احتمال خم شدن یا شکستن پین‌های کانکتور وجود دارد، از دستکاری آن با ابزار معمولی خودداری کنید؛ بررسی زیر میکروسکوپ و تعمیر تخصصی انتخاب مطمئن‌تری است.
چه زمانی احتمال خرابی برد مطرح می‌شود؟
اگر نمایشگر سالم و سازگار آزمایش شده، فلت‌ها و کانکتورها بررسی شده‌اند و مشکل همچنان باقی است، احتمال ایراد در بخش‌های دیگر گوشی نیز مطرح می‌شود. بسته به علائم و طراحی دستگاه، بررسی ممکن است به مدار تغذیه نمایشگر، مدار تصویر، قطعات مرتبط روی برد یا مسیرهای ارتباطی برسد.
بااین‌حال، نداشتن تصویر، اختلال تاچ یا باقی ماندن مشکل با دو نمایشگر به‌تنهایی خرابی برد را ثابت نمی‌کند. پیش از رسیدن به این مرحله باید از سلامت قطعه تستی، اتصال صحیح و سازگاری اجزا اطمینان حاصل شود.
تشخیص ایراد در مسیر تغذیه، مدار تصویر یا سایر بخش‌های الکتریکی برد به ابزار و دانش تخصصی نیاز دارد. اگر بررسی‌های اولیه نتیجه‌ای نداشتند، بهتر است دستگاه برای عیب‌یابی در سطح برد به تعمیرکار متخصص ارجاع داده شود.
چه زمانی تعویض دوباره LCD توجیه دارد؟
تعویض دوباره LCD زمانی منطقی است که شواهد کافی به خود قطعه اشاره کنند؛ برای مثال، یک نمایشگر سالم و سازگار روی همان گوشی درست کار کند، اما پنل فعلی همچنان ایراد داشته باشد. در این وضعیت، احتمال خرابی یا ناسازگاری نمایشگر فعلی بیشتر می‌شود.
در مقابل، اگر مشکل با نمایشگر سالم نیز باقی بماند، تعویض مجدد LCD بدون بررسی اتصالات و سایر عوامل ممکن است فقط هزینه تعمیر را افزایش دهد. باز و بسته کردن مکرر گوشی نیز می‌تواند خطر آسیب به فلت‌ها، کانکتورها و دیگر اتصالات حساس را بیشتر کند.
قبل از نصب نهایی LCD چه چیزهایی را باید تست کرد؟
پیش از چسب‌کاری و فیکس نهایی، نمایشگر را در شرایطی تست کنید که هنوز امکان بررسی پنل و اتصالات آن وجود دارد. هدف این مرحله، ثبت وضعیت اولیه نمایشگر و شناسایی ایرادهای قابل مشاهده پیش از مونتاژ نهایی است.
نتیجه تست اولیه، مبنایی برای مقایسه عملکرد نمایشگر پس از مونتاژ فراهم می‌کند. اگر پس از بستن گوشی مشکلی ظاهر شود، می‌توان وضعیت جدید را با نتیجه ثبت‌شده پیش از نصب مقایسه کرد. روش تفسیر این تفاوت و تشخیص منشأ احتمالی ایراد در بخش قبلی توضیح داده شده است.
تست تصویر، رنگ و یکنواختی پنل
تصویر را در چند حالت مختلف بررسی کنید. استفاده از زمینه‌های یکدست سفید، مشکی و رنگی می‌تواند به تشخیص لکه‌ها، خطوط، نقاط روشن یا تاریک و ناهماهنگی‌های تصویر کمک کند.
موارد زیر را بررسی کنید:
- لکه یا تیرگی موضعی
- خطوط غیرعادی یا ناپیوسته
- نقاط روشن، تاریک یا پیکسل‌های معیوب
- ناهماهنگی روشنایی در بخش‌های مختلف صفحه
- تغییر رنگ یا ناهماهنگی غیرعادی در نمایش رنگ‌ها
زمینه سفید برای مشاهده لکه‌ها، تیرگی‌ها و بعضی ناهماهنگی‌های روشنایی مفید است؛ زمینه مشکی نیز می‌تواند نقاط روشن و برخی ایرادهای یکنواختی پنل را بهتر نشان دهد. محل هر ایراد قابل مشاهده را ثبت کنید تا در صورت بروز تغییر پس از مونتاژ، امکان مقایسه وجود داشته باشد.
تست رنگ‌های RGB
نمایش یکدست رنگ‌های قرمز، سبز و آبی می‌تواند برای بررسی یکنواختی رنگ و پیدا کردن تغییرات غیرعادی در بخش‌های مختلف پنل مفید باشد. اگر بخشی از صفحه با سایر قسمت‌ها اختلاف رنگ محسوسی دارد، کیفیت و سازگاری قطعه را بررسی کنید.
هر تفاوت جزئی رنگ الزاماً به معنی خرابی نمایشگر نیست. فناوری پنل، کیفیت قطعه، تنظیمات دستگاه و مشخصات مدل می‌توانند بر نمایش رنگ اثر بگذارند؛ بنابراین نتیجه را با یک نمایشگر سالم از همان مدل یا ابزار تست معتبر دستگاه مقایسه کنید.
تست تمام نقاط تاچ
تاچ باید در تمام سطح نمایشگر بررسی شود، نه فقط در مرکز صفحه. حرکت پیوسته انگشت از بالا به پایین، چپ به راست و در امتداد لبه‌ها و گوشه‌ها کمک می‌کند نقاط مختلف صفحه از قلم نیفتند.
برای پیدا کردن Dead Zone، سطح صفحه را به‌صورت منظم و ناحیه‌به‌ناحیه بررسی کنید. همچنین به ثبت اشتباه لمس، لمس‌های ناخواسته و قطع‌و‌وصل شدن پاسخ تاچ توجه داشته باشید. اگر بخشی از صفحه پاسخ نمی‌دهد، محل آن را مشخص کنید تا نتیجه در مراحل بعدی قابل مقایسه باشد.
تست روشنایی
روشنایی نمایشگر را در چند سطح مختلف بررسی کنید. در صورت نیاز، روشنایی خودکار را موقتاً غیرفعال کنید تا تغییرات نور محیط نتیجه بررسی را تحت تأثیر قرار ندهد.
به این موارد توجه کنید:
- نواحی بیش از حد تاریک یا روشن
- تفاوت محسوس روشنایی در بخش‌های مختلف پنل
- تغییر غیرعادی شدت روشنایی
- نشت نور از لبه‌ها در نمایشگرهای LCD دارای نور پس‌زمینه
اصطلاح Backlight Bleed فقط برای نمایشگرهایی کاربرد دارد که نور پس‌زمینه دارند و نباید آن را مستقیماً به پنل‌های OLED تعمیم داد. اگر روشنایی یا یکنواختی پنل غیرطبیعی است، نتیجه را ثبت کنید تا در بررسی بعدی قابل مقایسه باشد.
تست سنسورها و قابلیت‌های مرتبط
پس از بررسی تصویر و تاچ، سنسورهایی را که هنگام تعمیر باز یا جابه‌جا شده‌اند نیز تست کنید. موارد مرتبط به مدل گوشی بستگی دارند و ممکن است شامل سنسور مجاورت، سنسور نور محیط یا قابلیت‌هایی باشند که با مجموعه نمایشگر ارتباط دارند.
اگر سنسوری کار نمی‌کند، محل قرارگیری آن، قطعات نگهدارنده و مسیر اتصال مربوط را بررسی کنید. در برخی مدل‌ها انتقال صحیح قطعات کوچک از نمایشگر قبلی اهمیت دارد؛ در برخی دیگر نیز سازگاری قطعه جایگزین یا مراحل کالیبراسیون مخصوص دستگاه مطرح است.
تست اثر انگشت در مدل‌های مربوط
اگر گوشی به حسگر اثر انگشت زیر نمایشگر مجهز است یا عملکرد حسگر به مجموعه نمایشگر وابستگی دارد، آن را نیز پیش از نصب نهایی بررسی کنید. این مرحله برای تمام گوشی‌ها کاربرد ندارد و باید بر اساس طراحی مدل انجام شود.
در صورت امکان، ثبت اثر انگشت و باز کردن قفل را امتحان کنید. اگر حسگر درست کار نمی‌کند، سازگاری نمایشگر، اتصالات و نحوه قرارگیری قطعات مربوط را بررسی کنید. در مدل‌هایی که به کالیبراسیون یا فرایند نرم‌افزاری خاص نیاز دارند، دستورالعمل مخصوص همان دستگاه را در نظر بگیرید.
بررسی فلت‌ها و اتصالات پیش از نصب
پیش از فیکس کردن نمایشگر، فلت‌ها و کانکتورهایی را که هنگام تعمیر باز شده‌اند بررسی کنید. فلت نباید تحت کشش، تاخوردگی غیرطبیعی یا فشار قرار گرفته باشد و کانکتورها نیز باید به‌درستی در محل خود نشسته باشند.
از نظر ظاهری، به آسیب فلت‌ها، آلودگی محل اتصال و نشستن ناقص کانکتورها توجه کنید. از جا زدن اتصال با فشار یا زاویه نامناسب خودداری کنید؛ اگر آسیب فیزیکی مشاهده شد، پیش از ادامه نصب آن را برطرف کنید.
تست پایداری عملکرد
پس از تست‌های اولیه، عملکرد نمایشگر را دوباره بررسی کنید تا مطمئن شوید تصویر، تاچ، روشنایی و قابلیت‌های مرتبط در طول بررسی پایدار می‌مانند. زمان ثابتی برای تست تمام مدل‌ها وجود ندارد؛ مدت و روش بررسی باید با توجه به نوع دستگاه، علائم مشاهده‌شده و ابزارهای در دسترس تعیین شود.
اگر تصویر قطع شد، خطوط ظاهر شدند، بخشی از تاچ از کار افتاد یا یکی از قابلیت‌های مرتبط دچار اختلال شد، نصب نهایی را متوقف کنید و پیش از چسب‌کاری علت را مشخص کنید.
پس از مونتاژ نیز تست را تکرار کنید. تفاوت نتیجه پیش و پس از بستن گوشی می‌تواند به شناسایی مشکلاتی کمک کند که در اثر نحوه نصب یا وضعیت اتصالات ایجاد شده‌اند؛ این مرحله مکمل تست اولیه است، نه جایگزین آن.
چک‌لیست تست LCD قبل از نصب نهایی
- تست تصویر در زمینه‌های مختلف و بررسی لکه، خطوط و نقاط غیرعادی
- بررسی یکنواختی رنگ و روشنایی
- تست تمام نقاط تاچ و بررسی نقاط بدون پاسخ یا لمس ناخواسته
- تست سنسورها و قابلیت‌های مرتبط با مدل گوشی
- تست اثر انگشت، در مدل‌های دارای حسگر وابسته به نمایشگر
- بررسی فلت‌ها، کانکتورها و اتصالات بازشده حین تعمیر
- بررسی پایداری عملکرد در طول تست
- تست مجدد پس از مونتاژ و مقایسه نتیجه با وضعیت اولیه
اگر هرکدام از موارد بالا غیرطبیعی بود، پیش از چسباندن و بستن کامل گوشی علت را بررسی کنید.
مشکلات بعد از تعویض LCD در سامسونگ، شیائومی، آیفون، هواوی و نوکیا
مشکلات بعد از تعویض نمایشگر در همه گوشی‌ها یکسان نیست. طراحی دستگاه، نوع پنل، کیفیت و ساختار قطعه جایگزین، معماری فلت‌ها و کانکتورها و حتی نحوه نصب نمایشگر می‌توانند روی نتیجه تعمیر تأثیر بگذارند. به همین دلیل، در عیب‌یابی پس از تعویض LCD بهتر است به‌جای نسبت دادن مشکل به برند، ابتدا ساختار و شرایط همان مدل را بررسی کنیم.
در این بخش نمایشگرهای سامسونگ، شیائومی، آیفون، هواوی و نوکیا را از زاویه تعمیرکاری بررسی می‌کنیم؛ یعنی برای هر برند روی بخش‌هایی تمرکز می‌کنیم که بسته به مدل و نوع نمایشگر، ممکن است در زمان عیب‌یابی اهمیت بیشتری داشته باشند. تجربه تعمیرکار در یک مدل خاص می‌تواند نشان دهد که کدام بخش‌ها ارزش بررسی بیشتری دارند، اما این تجربه نباید به‌عنوان آمار خرابی کل یک برند تعبیر شود. مدل دقیق گوشی، نسل دستگاه، نوع نمایشگر، ساختار مجموعه LCD و کیفیت قطعه جایگزین معمولاً از نام برند مهم‌تر هستند.
| برند | مواردی که بهتر است با دقت بیشتری بررسی شوند |
|---|---|
| ال سی دی سامسونگ | کیفیت پنل، تاچ، فریم و فشار نصب، فلت و کانکتور |
| ال سی دی شیائومی | تاچ، سنسورها، اثر انگشت در مدل‌های مربوط و سازگاری پنل |
| ال سی دی آیفون | فلت‌ها، کانکتورها، تاچ، سنسورها و قابلیت‌های وابسته به مجموعه نمایشگر |
| ال سی دی هواوی | فلت، کانکتور، کیفیت قطعه و سنسورهای مرتبط با مدل |
| ال سی دی نوکیا | فلت و کانکتور، تطبیق دقیق مدل و Revision، تاچ، فریم یا میدفریم و کیفیت قطعه جایگزین |
سامسونگ
در برخی مدل‌های قدیمی‌تر سری A سامسونگ، به‌خصوص مدل‌هایی که قطعات جایگزین متنوعی در بازار دارند، کیفیت پنل و نحوه نصب می‌تواند تفاوت محسوسی در نتیجه تعمیر ایجاد کند. مدل‌هایی مانند A10 و A12 و حتی ال سی دی A13 4G نمونه‌هایی هستند که در آن‌ها تست تاچ، کیفیت پنل، فریم و اتصال نمایشگر باید با دقت انجام شود؛ این موضوع به معنی خرابی ذاتی این مدل‌ها نیست.
اگر بعد از تعویض نمایشگر مشکل تصویر یا تاچ ایجاد شد، بهتر است ابتدا کیفیت و سازگاری پنل و اتصال آن بررسی شود و سپس فلت، کانکتور و وضعیت فریم وارد مسیر عیب‌یابی شوند.
سری A و تنوع قطعات جایگزین
در مدل‌هایی مانند A10 و A12، تنوع قطعات جایگزین می‌تواند باعث شود دو نمایشگر با ظاهر مشابه، عملکرد کاملاً یکسانی نداشته باشند. عبارتی مانند «LCD مناسب A12» به‌تنهایی اطلاعات کافی درباره کیفیت قطعه ارائه نمی‌کند.
نوع پنل، کیفیت ساخت، سازگاری با مدل دقیق، وضعیت فلت و کیفیت مونتاژ همگی می‌توانند روی نتیجه تعمیر اثر بگذارند. به همین دلیل اگر A10 یا A12 بعد از تعویض نمایشگر تصویر یا تاچ مناسبی ندارد، بهتر است ابتدا همان قطعه در شرایط واقعی گوشی تست شود.
اگر یک نمایشگر سالم و سازگار نیز همان مشکل را نشان دهد، مسیر بررسی باید به سمت فلت، کانکتور و بخش‌های مرتبط با برد ادامه پیدا کند.
تفاوت کیفیت نسخه‌های جایگزین
یکی از نکات مهم در بازار قطعات موبایل، تفاوت کیفیت نمایشگرهایی است که با عناوین مختلف عرضه می‌شوند. نام‌هایی مانند OLED، TFT، IC، روکاری یا های‌کپی به‌تنهایی معیار قطعی کیفیت نیستند؛ دو قطعه برای یک مدل ممکن است از نظر تاچ، روشنایی، رنگ، مصرف انرژی، دوام و سازگاری با قابلیت‌های دستگاه تفاوت داشته باشند.
بنابراین هنگام انتخاب نمایشگر جایگزین سامسونگ، بهتر است به‌جای تکیه بر یک عنوان تجاری، عملکرد واقعی قطعه را با تست تصویر، رنگ، روشنایی، تاچ و قابلیت‌های مرتبط ارزیابی کنید.
تاچ و کیفیت پنل
تاچ یکی از مهم‌ترین مواردی است که بعد از تعویض نمایشگر سامسونگ باید بررسی شود. این مشکل ممکن است به شکل کار نکردن کامل تاچ، از دست رفتن بخشی از لمس‌ها، لمس‌های اشتباه یا عملکرد ناپایدار ظاهر شود.
با این حال، خرابی تاچ الزاماً به معنی خرابی برد نیست. کیفیت پنل جایگزین، فلت، کانکتور و سازگاری مجموعه نمایشگر با گوشی نیز باید بررسی شوند.
فریم و فشار نصب
اگر نمایشگر در حالت تست سالم است اما بعد از بستن فریم تصویر یا تاچ دچار مشکل می‌شود، قبل از تعویض دوباره LCD باید وضعیت فریم و نحوه نصب بررسی شود.
- تاب یا تغییر شکل فریم
- نحوه نشستن نمایشگر روی فریم
- فشار مکانیکی روی پنل
- مسیر فلت و وضعیت کانکتور
- نحوه قرارگیری پیچ‌ها و قطعات اطراف نمایشگر
شیائومی
در گوشی‌های شیائومی نیز بعد از تعویض نمایشگر بهتر است فقط تصویر را بررسی نکنید. بسته به مدل، تاچ، سنسورها، اثر انگشت و سازگاری پنل می‌توانند اهمیت بیشتری پیدا کنند. این موضوع به معنی مشکل‌دار بودن کلی برند شیائومی نیست؛ معماری هر مدل و کیفیت قطعه جایگزین تعیین‌کننده است.
تنوع قطعات جایگزین برای مدل‌های مختلف شیائومی نیز باعث می‌شود دو نمایشگر با عنوان یکسان، الزاماً عملکرد یکسانی نداشته باشند. بنابراین ارزیابی قطعه باید بر اساس مدل دقیق و تست واقعی انجام شود.
تاچ
مشکل تاچ بعد از تعویض نمایشگر شیائومی ممکن است به شکل کار نکردن کامل صفحه، از دست رفتن بخشی از لمس‌ها، لمس اشتباه یا عملکرد ناپایدار ظاهر شود.
اگر تاچ بعد از تعویض LCD درست کار نمی‌کند، ابتدا خود نمایشگر و فلت آن بررسی و در صورت امکان با یک قطعه سالم و شناخته‌شده و سازگار با مدل مقایسه شود. اگر مشکل با نمایشگر سالم نیز باقی ماند، بررسی کانکتور، فلت و بخش‌های مرتبط با برد اهمیت بیشتری پیدا می‌کند.
سنسورها
بعد از تعویض نمایشگر شیائومی، سنسورهای مرتبط با مجموعه جلویی نیز نباید فراموش شوند. بسته به مدل، سنسور مجاورت یا سایر اجزای مرتبط ممکن است هنگام تعمیر جابه‌جا یا از مجموعه قبلی جدا شده باشند.
اگر سنسوری بلافاصله بعد از تعمیر از کار افتاد، محل قرارگیری سنسور، قطعات نگهدارنده، فلت، کانکتورها و اجزایی که هنگام تعویض نمایشگر جابه‌جا شده‌اند باید بررسی شوند.
اثر انگشت
اثر انگشت در بعضی مدل‌های شیائومی می‌تواند بعد از تعویض نمایشگر نیازمند بررسی جداگانه باشد. در مدل‌هایی که سنسور زیر نمایشگر قرار دارد، نوع و ساختار پنل، وضعیت سنسور و اتصالات و در برخی دستگاه‌ها فرایند کالیبراسیون می‌توانند روی عملکرد اثر بگذارند.
اگر بعد از تعویض نمایشگر اثر انگشت کار نمی‌کند، نباید فوراً نتیجه گرفت که سنسور خراب شده است. بسته به مدل، سازگاری نمایشگر، فلت و کانکتور، محل سنسور و نیاز احتمالی به کالیبراسیون باید بررسی شوند.
تفاوت کیفیت قطعات
حتی دو نمایشگر ظاهراً مشابه برای یک مدل شیائومی ممکن است از نظر رنگ، روشنایی، کنتراست، پاسخ تاچ، مصرف انرژی و سازگاری با قابلیت‌های دستگاه تفاوت داشته باشند. عناوین تجاری یا نام‌هایی که فروشنده روی قطعه می‌گذارد نیز به‌تنهایی برای قضاوت درباره کیفیت واقعی کافی نیستند.
آیفون
در آیفون، بعد از تعویض نمایشگر باید با دقت بیشتری به فلت‌ها، کانکتورها، تاچ، سنسورها و کیفیت پنل جایگزین توجه کرد. مجموعه نمایشگر آیفون نیز بسته به مدل می‌تواند با چند قابلیت و قطعه دیگر در ارتباط باشد؛ بنابراین تست قبل از بستن کامل دستگاه اهمیت ویژه‌ای دارد.
بسته به مدل آیفون، سنسور مجاورت، دوربین جلویی، Face ID یا Touch ID و برخی قابلیت‌های مرتبط با مجموعه جلویی می‌توانند تحت تأثیر آسیب فلت، انتقال نادرست قطعات یا فرایند تعمیر قرار بگیرند. به همین دلیل نباید سلامت نمایشگر را فقط از روی تصویر ارزیابی کرد.
فلت‌ها و کانکتورها
اگر نمایشگر جدید تصویر دارد اما تاچ کار نمی‌کند، تصویر قطع و وصل می‌شود یا یکی از قابلیت‌های مرتبط با مجموعه جلویی از کار افتاده است، یکی از اولین موارد بررسی باید فلت و کانکتور باشد.
اتصال ناقص، آسیب فلت، مشکل در پین‌های کانکتور یا آسیب ایجادشده هنگام باز و بسته کردن دستگاه می‌تواند علائمی شبیه خرابی خود نمایشگر ایجاد کند.
ترتیب منطقی بررسی را می‌توان به این شکل در نظر گرفت:
- بررسی اتصال صحیح فلت‌ها
- بررسی وضعیت کانکتورها
- بررسی سلامت فلت‌ها
- تست نمایشگر سازگار و شناخته‌شده
- در صورت باقی ماندن ایراد، بررسی عمیق‌تر دستگاه
تاچ
تاچ یکی از مهم‌ترین شاخص‌های تأیید سلامت نمایشگر آیفون بعد از تعویض است. تمام سطح صفحه باید پیش از نصب نهایی آزمایش شود و علاوه بر نقاط مختلف، به لمس‌های اشتباه یا ناپایدار نیز توجه شود.
کار نکردن بخشی از صفحه، لمس‌های ثبت‌نشده، لمس اشتباه یا قطع شدن تاچ می‌تواند از خود پنل، فلت، کانکتور یا کیفیت نامناسب قطعه ناشی شود. اگر اتصالات ظاهراً سالم هستند، تست با یک نمایشگر سالم و سازگار می‌تواند به تفکیک مشکل پنل از خود دستگاه کمک کند.
سنسورها و قابلیت‌های مرتبط
در آیفون، بررسی نمایشگر فقط به تصویر و تاچ محدود نمی‌شود. بسته به مدل دستگاه، عملکرد سنسور مجاورت، دوربین جلویی، Face ID یا Touch ID و سایر قابلیت‌های مرتبط نیز باید بررسی شود.
در بعضی مدل‌ها، این قطعات ارتباط و وابستگی خاصی با برد یا مجموعه اصلی دستگاه دارند و آسیب به فلت یا انتقال نادرست قطعات می‌تواند باعث از دست رفتن برخی قابلیت‌ها شود. بنابراین قبل از نصب نهایی باید قابلیت‌های مهم دستگاه بررسی و با وضعیت قبل از تعمیر مقایسه شوند.
کیفیت پنل
همه نمایشگرهای افترمارکت آیفون کیفیت یکسانی ندارند. دو پنل که هر دو برای یک مدل و با عنوان مشابه فروخته می‌شوند، ممکن است از نظر کیفیت تصویر، روشنایی، رنگ، پاسخ تاچ، مصرف انرژی، ضخامت و سازگاری با قابلیت‌های دستگاه تفاوت داشته باشند.
در بعضی مدل‌ها نیز قابلیت‌ها یا اطلاعات وابسته به نمایشگر ممکن است بعد از تعویض نیازمند فرایندهای نرم‌افزاری یا تنظیمات مخصوص همان دستگاه باشند. بنابراین نتیجه تعمیر باید بر اساس مدل دقیق، نوع قطعه و فرایند مورد استفاده ارزیابی شود.
هنگام ارزیابی نمایشگر جایگزین آیفون، بهتر است حداقل این موارد بررسی شوند:
- یکنواختی تصویر
- رنگ و روشنایی
- کنتراست و کیفیت کلی تصویر
- عملکرد کامل تاچ
- سنسورهای مرتبط
- قابلیت‌های وابسته به نمایشگر در مدل مربوط
- Face ID یا Touch ID، بسته به مدل
هواوی
در گوشی‌های هواوی نیز بعد از تعویض نمایشگر نباید فقط خود پنل را مقصر دانست. فلت و کانکتور، کیفیت قطعه جایگزین و سنسورهای مرتبط با مدل از بخش‌هایی هستند که باید در مسیر عیب‌یابی بررسی شوند.
اگر بعد از تعویض نمایشگر تصویر یا تاچ درست نیست، اتصال فلت و کانکتور باید جزو مراحل اولیه بررسی باشد. یک اتصال ناقص می‌تواند باعث شود نمایشگر گاهی کار کند، تصویر ناپایدار شود، خطوط ظاهر شوند یا تاچ از کار بیفتد.
فلت و کانکتور
فلت را از نظر پارگی، تاخوردگی شدید، آسیب ظاهری و نحوه قرارگیری بررسی کنید و محل اتصال را نیز از نظر آلودگی یا اتصال ناقص در نظر بگیرید.
- پارگی یا آسیب ظاهری فلت
- تاخوردگی یا فشار غیرطبیعی
- آلودگی محل اتصال
- نشستن صحیح کانکتور
- آسیب احتمالی سوکت روی برد
در چنین شرایطی، قبل از نسبت دادن ایراد به برد، اتصال صحیح و در صورت امکان تست با یک قطعه سالم و سازگار منطقی‌تر است.
کیفیت قطعه
نو بودن نمایشگر به‌تنهایی به معنی سالم یا باکیفیت بودن آن نیست. کیفیت پنل، کیفیت ساخت فلت و سازگاری قطعه با مدل دقیق گوشی باید در کنار عملکرد واقعی آن بررسی شود.
اگر نمایشگر تعویضی از همان ابتدا یا بعد از مدتی با مشکل تاچ، خطوط یا ناپایداری تصویر مواجه شد، تست با یک قطعه سالم و بررسی اتصال‌ها می‌تواند مشخص کند که مشکل بیشتر به خود قطعه مربوط است یا به مجموعه گوشی.
سنسورها
هنگام باز کردن گوشی ممکن است فلت یا کانکتور مربوط به یک سنسور جابه‌جا یا آسیب‌دیده باشد. بنابراین بعد از تعویض نمایشگر باید عملکرد سنسورهای مرتبط با همان مدل نیز بررسی شود.
در مدل‌هایی که اثر انگشت زیر نمایشگر یا در مجموعه‌ای وابسته به بخش جلویی دستگاه قرار دارد، سازگاری قطعه، انتقال صحیح اجزای مربوط و در صورت نیاز فرایندهای مخصوص همان مدل نیز باید در نظر گرفته شود.
نوکیا
در گوشی‌های نوکیا نیز بعد از تعویض نمایشگر بهتر است فقط روشن شدن صفحه را معیار سلامت قطعه قرار ندهید. بسته به مدل، فلت و کانکتور نمایشگر، نوع مجموعه LCD و تاچ، فریم یا میدفریم و کیفیت قطعه جایگزین می‌توانند روی نتیجه تعمیر تأثیر بگذارند. در مدل‌های قدیمی‌تر نوکیا و Lumia نیز تفاوت Revision یا نوع دقیق قطعه اهمیت دارد؛ بنابراین تطبیق نمایشگر با مدل و نسخه دقیق دستگاه قبل از نصب ضروری است.
تنوع ساختار نمایشگر در مدل‌های مختلف نوکیا زیاد است؛ بعضی دستگاه‌ها مجموعه نمایشگر و تاچ را به‌صورت یکپارچه دارند و در برخی مدل‌های قدیمی‌تر، ساختار LCD و تاچ یا روش جداسازی آن‌ها متفاوت است. به همین دلیل نمی‌توان یک روش یا یک ایراد مشخص را به همه مدل‌های نوکیا تعمیم داد.
فلت و کانکتور نمایشگر
یکی از بخش‌هایی که در تعویض نمایشگر نوکیا باید با دقت بررسی شود، فلت و محل اتصال نمایشگر به برد است. در راهنماهای تعمیر مدل‌هایی مانند Nokia 6، برای جدا کردن نمایشگر ابتدا براکت نگهدارنده کانکتور باز و سپس فلت نمایشگر از برد جدا می‌شود؛ بنابراین آسیب به فلت، کانکتور یا محل اتصال می‌تواند باعث ایجاد مشکل در تصویر یا تاچ شود.
اگر بعد از تعویض نمایشگر تصویر ندارید یا تاچ درست کار نمی‌کند، بهتر است قبل از نسبت دادن مشکل به LCD، موارد زیر بررسی شوند:
- نشستن صحیح فلت نمایشگر
- وضعیت پین‌ها و کانکتور
- آسیب یا پارگی فلت
- وجود آلودگی یا جسم خارجی در محل اتصال
- وضعیت براکت یا قطعات نگهدارنده کانکتور در مدل مربوط
اگر با یک نمایشگر سالم و سازگار نیز همان مشکل باقی ماند، مسیر بررسی باید از خود LCD به سمت فلت، کانکتور و در صورت نیاز مدار مرتبط روی برد ادامه پیدا کند.
تاچ و Ghost Touch
در بعضی مدل‌های هوشمند نوکیا، مشکلات تاچ می‌تواند به شکل کار نکردن کامل تاچ، از دست رفتن بخشی از لمس‌ها، لمس‌های ثبت‌نشده یا Ghost Touch ظاهر شود. گزارش‌هایی از کاربران Nokia 6.1 Plus نیز وجود دارد که در آن‌ها مشکلاتی مانند از کار افتادن بخشی از تاچ و Ghost Touch مطرح شده است؛ با این حال، چنین گزارش‌هایی به‌تنهایی نمی‌توانند خرابی ذاتی یک مدل را ثابت کنند.
اگر تاچ بعد از تعویض نمایشگر مشکل دارد، ابتدا خود LCD و فلت آن را بررسی و در صورت امکان با یک نمایشگر سالم و شناخته‌شده مقایسه کنید. اگر مشکل فقط با LCD جدید دیده می‌شود، کیفیت یا سازگاری قطعه بیشتر مورد توجه قرار می‌گیرد؛ اما اگر با LCD سالم هم باقی بماند، فلت، کانکتور و مسیر تاچ باید بررسی شوند.
تفاوت مدل، Revision و ساختار نمایشگر
در خانواده نوکیا، مخصوصاً مدل‌های قدیمی‌تر و Lumia، تطبیق دقیق قطعه اهمیت زیادی دارد. برای نمونه، راهنمای iFixit مربوط به Lumia 620 توصیه می‌کند قبل از سفارش تاچ، Revision درج‌شده روی فلت Digitizer بررسی شود؛ این موضوع نشان می‌دهد که صرفاً نام مدل گوشی همیشه برای انتخاب قطعه کافی نیست.
در برخی مدل‌های Lumia نیز فلت LCD و فلت تاچ به‌صورت جداگانه در ساختار دستگاه دیده می‌شوند و هنگام تعمیر باید هر دو اتصال به‌درستی جدا و متصل شوند. بنابراین اگر بعد از تعویض نمایشگر فقط تصویر یا فقط تاچ مشکل دارد، باید ساختار همان مدل و مسیر اتصال مربوط به آن بررسی شود.
فریم، میدفریم و نحوه نصب
در بعضی مدل‌های نوکیا، وضعیت فریم یا میدفریم می‌تواند روی نحوه قرارگیری نمایشگر تأثیر بگذارد. برای مثال، در راهنمای تعمیر Nokia 6، میدفریم به‌عنوان قطعه‌ای مطرح شده که در صورت خم‌شدن می‌تواند مانع استفاده صحیح از نمایشگر شود. همچنین در فرایند جداسازی نمایشگر، لبه‌ها و گوشه‌های LCD حساس هستند و فشار یا ابزار نامناسب می‌تواند به بخش‌های زیرین پنل و فلت‌ها آسیب بزند.
بنابراین اگر LCD هنگام تست اولیه سالم است اما بعد از نصب روی فریم دچار مشکل می‌شود، موارد زیر را بررسی کنید:
- تاب یا تغییر شکل فریم و میدفریم
- نشستن کامل نمایشگر روی محل خود
- فشار غیرعادی روی پنل
- مسیر قرارگیری فلت
- باقی‌ماندن چسب یا ذرات روی سطح نصب
در نمایشگرهای بدون فریم، پاکسازی صحیح سطح و استفاده از روش چسباندن مناسب مدل نیز اهمیت دارد. وجود چسب قدیمی یا ذرات زیر پنل می‌تواند باعث شود نمایشگر به‌صورت یکنواخت روی فریم ننشیند و فشار نامناسب به پنل وارد شود. منابع فارسی فروش قطعات نیز روی تست نمایشگر قبل از نصب نهایی و پاکسازی سطح نصب در مدل‌هایی مانند Nokia 6 تأکید کرده‌اند.
کیفیت قطعه جایگزین
در بازار قطعات نوکیا نیز همه نمایشگرهای جایگزین کیفیت یکسانی ندارند. ممکن است دو قطعه برای یک مدل از نظر کیفیت تصویر، روشنایی، رنگ، پاسخ تاچ، یکنواختی پنل و دوام تفاوت داشته باشند. گزارش‌هایی از کاربران نیز نشان می‌دهد که گاهی بعد از تعویض نمایشگر، مشکل تاچ یا تصویر می‌تواند از خود قطعه جایگزین باشد و تعویض با یک نمونه دیگر مشکل را برطرف کند.
به همین دلیل، اگر نمایشگر جدید تصویر دارد اما کیفیت رنگ، روشنایی یا تاچ آن مناسب نیست، قبل از بررسی‌های پیچیده‌تر، قطعه را با یک نمونه سالم و سازگار مقایسه کنید. عنوان‌هایی مانند «اصلی»، «کپی» یا «های‌کپی» به‌تنهایی برای قضاوت درباره عملکرد واقعی قطعه کافی نیستند.
آیا یک برند واقعاً بیشتر از بقیه مشکل پیدا می‌کند؟
نمی‌توان صرفاً بر اساس تجربه یک تعمیرگاه گفت که یک برند به‌طور قطعی از همه برندهای دیگر مشکل‌دارتر است. تعداد ایرادهایی که یک تعمیرکار در یک مدل خاص می‌بیند می‌تواند به میزان تعمیرات آن مدل، سن دستگاه، فراوانی قطعات جایگزین و شرایط بازار نیز وابسته باشد.
به همین دلیل، تجربه تعمیرکار پازل درباره بعضی مدل‌های قدیمی سامسونگ، برخی مدل‌های شیائومی یا نمایشگرهای جایگزین با کیفیت‌های مختلف، بیشتر به معنی لزوم دقت بیشتر در فرایند تست و نصب است، نه اینکه آن برند یا مدل ذاتاً مشکل‌دار باشد.
ممکن است یک تعمیرکار در کار روزمره خود تعداد بیشتری از یک ایراد مشخص را در یک مدل ببیند؛ اما این موضوع به‌تنهایی برای تعمیم آن ایراد به کل برند کافی نیست. منشأ مشکل می‌تواند از خود پنل، فلت، کانکتور، سنسور، فریم، نحوه نصب یا حتی بخش دیگری از دستگاه باشد.
نتیجه عملی:
به جای اینکه فقط بپرسیم «کدام برند بیشتر خراب می‌شود؟»، سؤال دقیق‌تر این است:
به جای اینکه فقط بپرسیم «کدام برند بیشتر خراب می‌شود؟»، سؤال دقیق‌تر این است:
«در این مدل خاص، بعد از تعویض نمایشگر کدام بخش‌ها باید با دقت بیشتری تست شوند؟»
این رویکرد باعث می‌شود عیب‌یابی بر اساس نتیجه تست انجام شود، نه صرفاً بر اساس نام برند. در نهایت، هدف تعمیرکار این نیست که سریع‌ترین قطعه برای تعویض را پیدا کند؛ هدف این است که منشأ واقعی مشکل قبل از تعویض قطعه بعدی مشخص شود.
LCD کپی و های‌کپی چه مشکلاتی ممکن است داشته باشد؟
وقتی درباره LCD کپی، های‌کپی یا افترمارکت صحبت می‌کنیم، نباید همه قطعات را در یک سطح کیفی قرار دهیم. تفاوت این قطعات فقط به اصل یا غیر‌اصلی بودن محدود نمی‌شود؛ عواملی مانند نوع فناوری پنل، کیفیت ساخت، سازگاری با مدل گوشی، نسل قطعه و پارت تولید نیز بر عملکرد و تجربه کاربری تأثیر می‌گذارند.
ممکن است یک LCD غیر‌اصلی عملکرد قابل‌قبولی داشته باشد، اما نمونه دیگری از همان مدل با مشکلاتی مانند تاچ ضعیف، تغییر رنگ، روشنایی پایین، لکه، خطوط یا ناسازگاری با بعضی قابلیت‌های دستگاه مواجه شود. بنابراین عنوان‌هایی مانند «کپی»، «های‌کپی» یا «High Quality» به‌تنهایی معیار دقیقی برای تعیین کیفیت واقعی قطعه نیستند.
از دید تعمیرکاری: برای مقایسه دو LCD، علاوه بر عنوان و قیمت فروش، به نوع پنل، کیفیت تصویر و تاچ، سازگاری با مدل گوشی و سابقه عملکرد قطعه در استفاده واقعی توجه کنید.
تفاوت کیفیت نسخه‌های مختلف LCD
نسخه‌های مختلف یک نمایشگر ممکن است از نظر کیفیت مواد، ساختار پنل، لایه تاچ و دقت تولید با یکدیگر تفاوت داشته باشند. این اختلاف‌ها لزوماً به معنی معیوب بودن قطعه نیستند؛ گاهی بخشی از تفاوت به سطح کیفی محصول یا فناوری به‌کاررفته در آن مربوط می‌شود.
مهم‌ترین معیارهای مقایسه عبارت‌اند از:
- کیفیت تصویر: دقت رنگ، یکنواختی تصویر، کنتراست و وضوح نمایش.
- روشنایی: میزان نور خروجی و یکنواختی آن در سطح پنل.
- عملکرد تاچ: دقت ثبت لمس و پاسخ‌گویی در بخش‌های مختلف صفحه.
- ساختار قطعه: ضخامت، حاشیه‌ها و میزان تطابق با فریم گوشی.
- سازگاری: عملکرد صحیح قابلیت‌های وابسته به نمایشگر در مدل موردنظر.
- پایداری کیفیت: میزان ثبات عملکرد در نمونه‌های مختلف یک مدل یا پارت.
نباید نتیجه گرفت که همه LCDهای غیر‌اصلی کیفیت پایینی دارند. قطعات افترمارکت می‌توانند سطوح کیفی متفاوتی داشته باشند و حتی محصولات یک مدل مشخص، بسته به تولیدکننده یا تأمین‌کننده، عملکرد یکسانی نداشته باشند.
تأثیر نوع پنل بر کیفیت و تجربه کاربری
یکی از نکات مهم در انتخاب نمایشگر جایگزین، توجه به فناوری پنل است. برای مثال، جایگزین کردن نمایشگر OLED با یک پنل LCD در مدل‌هایی که چنین تبدیلی برای آن‌ها عرضه می‌شود، می‌تواند تفاوت‌هایی در کنتراست، عمق رنگ مشکی، روشنایی، ضخامت، مصرف انرژی و نحوه نمایش تصویر ایجاد کند.
این اختلاف‌ها همیشه نشانه خرابی نیستند؛ ممکن است بخشی از آن‌ها ناشی از تفاوت ساختاری دو فناوری باشد. در مقابل، مواردی مانند خطوط غیرعادی، نواحی مرده تاچ یا قطع‌و‌وصل تصویر را نباید صرفاً به کپی بودن قطعه نسبت داد و لازم است علت آن‌ها مشخص شود.
نکته انتخاب LCD: سه موضوع را از هم جدا کنید: سطح کیفی قطعه، فناوری و سازگاری آن با گوشی، و سالم بودن نمونه‌ای که قرار است نصب شود. این موارد به هم مرتبط‌اند، اما یکسان نیستند.
چرا بعضی پارت‌ها برگشتی بیشتری دارند؟
در بازار قطعات، «پارت» معمولاً به یک سری یا محموله مشخص از محصولات اشاره دارد. ممکن است یک پارت از یک LCD عملکرد قابل‌قبولی داشته باشد، اما پارت دیگری از همان مدل با نرخ خرابی یا نارضایتی بیشتری مواجه شود.
اگر در یک بازه زمانی تعداد برگشتی‌های یک مدل افزایش پیدا کرد، نباید بلافاصله نتیجه گرفت که تمام قطعات آن مدل ذاتاً مشکل‌دار هستند. بهتر است پارت تولید، تأمین‌کننده، نوع پنل و نوع ایرادهای گزارش‌شده با هم بررسی شوند.
برای مثال، اگر چند قطعه از یک سری با ایرادهایی مانند Ghost Touch، تغییر رنگ یا قطع تصویر برگشت داده شوند، احتمال وجود مشکل در کیفیت همان پارت یا تأمین‌کننده بیشتر می‌شود؛ اما این موضوع به معنی معیوب بودن تک‌تک قطعات آن محموله نیست.
نکته تعمیرکاری پازل: برگشتی‌ها را بر اساس مدل گوشی، نوع پنل، پارت قطعه و نوع ایراد ثبت و مقایسه کنید. این اطلاعات به تشخیص الگوی تکرارشونده کمک می‌کند و احتمال اشتباه گرفتن مشکل یک محموله با ایراد عمومی یک مدل را کاهش می‌دهد.
مشکلات احتمالی LCDهای کپی و های‌کپی
مشکلات گزارش‌شده در نمایشگرهای غیر‌اصلی را می‌توان در چند گروه کلی قرار داد. البته مشاهده هر یک از این علائم به‌تنهایی ثابت نمی‌کند که علت، کیفیت پایین پنل است؛ تشخیص نهایی به بررسی قطعه و شرایط استفاده بستگی دارد.
| مشکل احتمالی | نکته قابل بررسی |
|---|---|
| Ghost Touch یا تاچ ضعیف | کیفیت لایه تاچ و سازگاری قطعه با گوشی |
| تغییر رنگ یا روشنایی نامتوازن | کیفیت پنل، فناوری نمایشگر و تفاوت‌های ساختاری |
| خطوط یا لکه‌های غیرعادی | سلامت پنل و احتمال آسیب فیزیکی |
| عملکرد ناپایدار یا قطع تصویر | کیفیت قطعه و شرایط اتصال و استفاده |
| تفاوت ضخامت یا حاشیه | ساختار پنل و میزان تطابق با فریم مدل موردنظر |
در LCDهایی که از نور پس‌زمینه استفاده می‌کنند، ناهماهنگی نور یا نورزدگی اطراف پنل نیز می‌تواند یکی از معیارهای ارزیابی باشد؛ اما این معیار را نباید به نمایشگرهای OLED تعمیم داد، زیرا ساختار تولید نور در آن‌ها متفاوت است.
همچنین تفاوت ضخامت، حاشیه یا ساختار پنل ممکن است روی نحوه قرارگیری نمایشگر در فریم اثر بگذارد. به همین دلیل، پیش از خرید بهتر است مشخصات قطعه و سازگاری آن با مدل دقیق گوشی بررسی شود.
نکته: اگر به دلیل قیمت پایین‌تر سراغ LCD کپی یا های‌کپی می‌روید، شرایط تست، امکان تعویض قطعه معیوب و سیاست ضمانت تأمین‌کننده را نیز در تصمیم‌گیری لحاظ کنید.
چگونه کیفیت پارت‌های مختلف را ارزیابی کنیم؟
برای ارزیابی کیفیت یک پارت، به یک قطعه یا یک تجربه محدود تکیه نکنید. ثبت منظم نتایج چند نمونه از یک سری، تصویر دقیق‌تری از کیفیت آن محموله ارائه می‌دهد.
هنگام مقایسه پارت‌ها، این موارد را در سوابق خود ثبت کنید:
- مدل دقیق گوشی و نوع نمایشگر: برای جلوگیری از مقایسه قطعات ناسازگار.
- شناسه پارت و تأمین‌کننده: برای مشخص شدن منشأ احتمالی ایرادهای تکرارشونده.
- نوع ایراد گزارش‌شده: مانند مشکل تصویر، تاچ، روشنایی یا ناسازگاری.
- تعداد قطعات بررسی‌شده و برگشتی: برای ارزیابی روند، نه قضاوت بر اساس یک مورد منفرد.
- نتیجه بررسی قطعه برگشتی: برای تفکیک ایراد احتمالی محصول از آسیب فیزیکی یا عوامل دیگر.
اگر یک پارت برگشتی غیرعادی دارد، بهتر است نمونه‌های بیشتری از همان سری بررسی و با پارت‌های دیگر مقایسه شوند. این روش به تصمیم‌گیری درباره ادامه خرید، تغییر تأمین‌کننده یا پیگیری ضمانت کمک می‌کند؛ بدون آنکه کیفیت تمام قطعات یک مدل به‌صورت کلی زیر سؤال برود.
جمع‌بندی: «کپی» و «های‌کپی» سطح کیفی واحدی را توصیف نمی‌کنند. برای انتخاب بهتر، نوع پنل، کیفیت واقعی، سازگاری با مدل گوشی، سابقه پارت و اعتبار تأمین‌کننده را کنار هم بسنجید. برای کاهش برگشتی‌ها نیز ثبت منظم ایرادها و مقایسه نتایج پارت‌های مختلف، از قضاوت بر اساس قیمت یا عنوان فروش قطعه کاربردی‌تر است.
بعد از تعویض LCD، قبل از تحویل گوشی چه چیزهایی را تست کنیم؟
روشن شدن نمایشگر به‌تنهایی برای تحویل گوشی کافی نیست. پس از بستن کامل دستگاه، باید عملکرد نمایشگر، قابلیت‌هایی که هنگام تعمیر درگیر بوده‌اند و وضعیت نهایی مونتاژ بررسی شوند.
تفاوت این مرحله با تست پیش از نصب نهایی در این است که اکنون گوشی در وضعیت مونتاژشده قرار دارد. هدف، اطمینان از عملکرد صحیح دستگاه پس از تعمیر و پیش از تحویل به مشتری است؛ نه تکرار تمام مراحل تست پنل یا عیب‌یابی LCD.
تصویر و تاچ پس از مونتاژ
پس از روشن کردن گوشی، پایداری تصویر را در استفاده معمولی بررسی کنید. به قطع‌و‌وصل شدن تصویر، خطوط غیرعادی، پرش یا سوسو زدن و تغییر ناگهانی نمایش توجه داشته باشید.
تاچ را نیز هنگام تایپ، اسکرول و جابه‌جایی میان صفحات آزمایش کنید. لمس‌ها باید به‌درستی ثبت شوند و ناحیه بدون پاسخ یا لمس ناخواسته مشاهده نشود.
اگر پس از مونتاژ اختلالی ظاهر شده است، پیش از تحویل دستگاه علت آن را بررسی کنید.
روشنایی خودکار و سنسورهای مرتبط
در مدل‌هایی که روشنایی خودکار دارند، عملکرد آن را در شرایط نوری متفاوت بررسی کنید. اگر سنسور مجاورت یا قطعات مرتبط با آن هنگام تعمیر درگیر بوده‌اند، عملکردشان را مطابق روش تست همان مدل آزمایش کنید.
برای مثال، در گوشی‌هایی که هنگام تماس با نزدیک شدن دستگاه به صورت، صفحه خاموش می‌شود، این قابلیت را بررسی کنید. نتیجه مورد انتظار باید با طراحی همان گوشی سازگار باشد.
اثر انگشت و قابلیت‌های وابسته به نمایشگر
اگر گوشی حسگر اثر انگشت دارد، باز شدن قفل با انگشت ثبت‌شده را چند بار آزمایش کنید؛ به‌ویژه در مدل‌هایی که حسگر زیر نمایشگر قرار گرفته است.
در صورت بروز اختلال، سازگاری نمایشگر و الزامات فنی همان مدل، از جمله نیاز احتمالی به کالیبراسیون، باید بررسی شوند. مراحل لازم در همه گوشی‌ها یکسان نیست.
صدا و سایر قابلیت‌هایی که هنگام تعمیر درگیر بوده‌اند
اگر برای تعویض نمایشگر، قطعات یا فلت‌های دیگری جدا یا جابه‌جا شده‌اند، عملکرد آن‌ها را نیز پیش از تحویل بررسی کنید. موارد زیر، بسته به نوع گوشی و قطعاتی که هنگام تعمیر درگیر بوده‌اند، می‌توانند در این بررسی قرار بگیرند:
- اسپیکر مکالمه و اسپیکر اصلی: وضوح صدا و عملکرد پخش را بررسی کنید.
- میکروفون: با تماس آزمایشی یا ضبط کوتاه، ثبت صدا را کنترل کنید.
- دوربین جلو: اگر هنگام تعمیر جابه‌جا شده یا از مجموعه نمایشگر جدا شده است، عملکرد آن را آزمایش کنید.
- ویبره و دکمه‌ها: عملکرد قطعاتی را که در جریان تعمیر تحت تأثیر قرار گرفته‌اند، بررسی کنید.
لازم نیست در هر تعمیر تمام قابلیت‌های گوشی را با یک روش یکسان آزمایش کنید؛ اولویت با قطعاتی است که ممکن است هنگام باز کردن یا بستن دستگاه تحت تأثیر قرار گرفته باشند.
کنترل ظاهری و وضعیت مونتاژ
پیش از تحویل، بررسی کنید نمایشگر به‌درستی در فریم قرار گرفته باشد و فاصله غیرعادی، لبه بلندشده یا بیرون‌زدگی قابل مشاهده نداشته باشد. بدنه، فریم و اطراف نمایشگر را نیز از نظر آسیب ظاهری ناشی از تعمیر بررسی کنید.
همچنین مطمئن شوید قطعات جداشده به‌درستی نصب شده‌اند. اگر نمایشگر در فریم به‌درستی نمی‌نشیند یا بستن گوشی به فشار غیرعادی نیاز دارد، ابتدا علت را مشخص کنید؛ فشار بیشتر نباید جایگزین اصلاح شرایط نصب شود.
چک‌لیست نهایی پیش از تحویل
پیش از تحویل گوشی، این موارد را تأیید کنید:
- پایداری تصویر و عملکرد صحیح تاچ پس از مونتاژ
- عملکرد سنسورها و اثر انگشت، در مدل‌های مجهز
- سلامت قطعاتی که هنگام تعمیر جدا یا جابه‌جا شده‌اند
- قرارگیری صحیح نمایشگر و مونتاژ مناسب بدنه
- نبود آسیب ظاهری قابل مشاهده ناشی از تعمیر
سوالات متداول مشکلات بعد از تعویض LCD
بعضی پیامدهای تعویض LCD به مدل گوشی، نوع نمایشگر و روش تعمیر وابسته‌اند و نمی‌توان برای همه دستگاه‌ها یک حکم یکسان صادر کرد. پاسخ‌های زیر به تصمیم‌گیری دقیق‌تر کمک می‌کنند، اما برای اقدام عملی باید دستورالعمل تعمیر همان مدل بررسی شود.
محصولات این مقاله
ال سی دی اورجینال سامسونگ A12 مدل A125
2,179,000 تومان
مشاهده و خرید
ال سی دی اورجینال سامسونگ S21 FE مدل G990 با فریم
26,344,000 تومان
مشاهده و خرید
ال سی دی اورجینال سامسونگ S23 Ultra مدل S918 با فریم
64,750,000 تومان
مشاهده و خرید
ال سی دی اورجینال شیائومی Redmi 8 / Redmi 8A با فریم
3,560,000 تومان
مشاهده و خرید
ال سی دی اورجینال شیائومی Redmi A3 / Redmi A3x / POCO C61 با فریم
3,367,000 تومان
مشاهده و خرید
ال سی دی روکاری آیفون 13
20,868,000 تومان
مشاهده و خرید
دیدگاه‌ها
هنوز دیدگاهی ثبت نشده است. اولین نفر باشید.
