دانشنامه فناوری‌های شارژ گوشی؛ استانداردها، پروتکل‌ها و فست‌شارژ

فناوری شارژ گوشی چیست و چه اجزایی در آن نقش دارند؟

فناوری شارژ گوشی مجموعه‌ای از روش‌های انتقال انرژی و سازوکارهای کنترلی است که دریافت برق و شارژ باتری را ممکن می‌کنند. در شارژ سیمی، آداپتور برق ورودی را به جریان مستقیم (DC) تبدیل می‌کند و انرژی از طریق کابل و درگاه به گوشی می‌رسد. در شارژ بی‌سیم، انرژی از طریق میدان مغناطیسی میان شارژر و گوشی منتقل می‌شود. در هر دو روش، مدارهای الکترونیکی دستگاه دریافت انرژی و شرایط شارژ باتری را مدیریت می‌کنند.

تفاوت شارژر، کابل، پروتکل شارژ و مدار شارژ گوشی

اجزای زنجیره شارژ وظایف متفاوتی دارند: شارژر انرژی را با مشخصات الکتریکی معین ارائه می‌کند، کابل آن را انتقال می‌دهد، پروتکل قواعد ارتباط و هماهنگی توان را مشخص می‌کند و مدارهای داخل گوشی دریافت انرژی و شارژ باتری را کنترل می‌کنند.

برای مثال، آداپتوری با حداکثر توان خروجی ۶۵ وات ممکن است به گوشی متصل شود، اما گوشی فقط از یک حالت توان پایین‌تر استفاده کند. علت می‌تواند محدودیت توان قابل‌دریافت گوشی، نبود حالت سازگار میان دو دستگاه یا محدودشدن توان به‌دلیل شرایط کاری باشد. این وضعیت به‌تنهایی خرابی یا کم‌توان بودن آداپتور را ثابت نمی‌کند.

در سمت گوشی، وظایف کنترلی و الکتریکی ممکن است میان چند تراشه تقسیم شوند یا در یک قطعه ادغام شده باشند. برای نمونه، کنترلر USB-C یا USB PD می‌تواند در شناسایی اتصال و مدیریت ارتباط نقش داشته باشد؛ مدار مدیریت توان (PMIC) و تراشه شارژ نیز بسته به طراحی دستگاه، وظایفی مانند تنظیم، تبدیل و کنترل توان را بر عهده می‌گیرند. ساختار دقیق این مدارها در همه گوشی‌ها یکسان نیست.

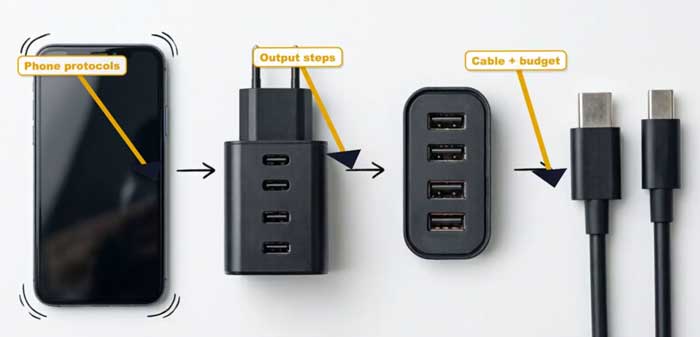

مسیر انرژی از آداپتور تا مدار شارژ و باتری

در شارژ سیمی، انرژی از آداپتور تا باتری از مسیری عبور می‌کند که اجزای آن، بسته به طراحی دستگاه، ممکن است تفاوت‌هایی داشته باشند. نمای ساده‌شده این فرایند شامل مراحل زیر است:

1. آداپتور: برق ورودی را به خروجی DC تبدیل می‌کند و حالت‌ها یا محدوده‌های توان قابل ارائه را مشخص می‌سازد.
2. کابل و درگاه: انرژی را منتقل می‌کنند و در سامانه‌های سازگار، مسیر ارتباطی لازم برای شناسایی قابلیت‌ها و هماهنگی توان را نیز فراهم می‌سازند.
3. کنترل ارتباط و توان: در صورت استفاده از پروتکل‌هایی مانند USB PD، شارژر و گوشی بر اساس قابلیت‌های مشترک درباره نحوه تأمین توان هماهنگ می‌شوند.
4. مدارهای مدیریت و شارژ: توان ورودی را مطابق معماری گوشی کنترل یا تبدیل می‌کنند و شرایط لازم برای شارژ باتری را فراهم می‌سازند.
5. باتری: انرژی الکتریکی را از طریق فرایندهای الکتروشیمیایی ذخیره می‌کند و باید در محدوده‌های کنترلی تعیین‌شده برای همان دستگاه شارژ شود.

تمام توان خروجی آداپتور به انرژی ذخیره‌شده در باتری تبدیل نمی‌شود. بخشی از انرژی در مسیر انتقال و تبدیل تلف می‌شود و خود گوشی نیز هنگام اتصال به شارژر انرژی مصرف می‌کند. بنابراین، توان اندازه‌گیری‌شده در خروجی آداپتور با انرژی ذخیره‌شده در باتری یکسان نیست. تفسیر عدد نمایش‌داده‌شده روی تستر یا ابزار پایش نیز به محل اندازه‌گیری و روش محاسبه وابسته است؛ این موضوع در بخش اندازه‌گیری توان دقیق‌تر بررسی می‌شود.

گزارش‌های کاربران درباره تفاوت عملکرد کابل‌ها و شارژرهای ظاهراً سازگار می‌توانند نشانه‌ای برای بررسی کل زنجیره شارژ باشند؛ اما بدون اطلاعات مدل دقیق دستگاه‌ها، مشخصات تجهیزات، وضعیت درگاه و داده‌های اندازه‌گیری، نمی‌توان علت مشخصی را به همه این موارد نسبت داد. چنین گزارش‌هایی به‌تنهایی برتری یا ضعف همیشگی یک نوع کابل یا پروتکل را اثبات نمی‌کنند.

اگر قصد خرید کابل دارید، علاوه بر توان شارژ باید ظرفیت جریان، نوع کانکتورها و قابلیت انتقال داده را هم بررسی کنید. جزئیات انتخاب کابل متناسب با گوشی و شارژر را در راهنمای خرید کابل شارژ و انتخاب کابل مناسب فست‌شارژ بخوانید.

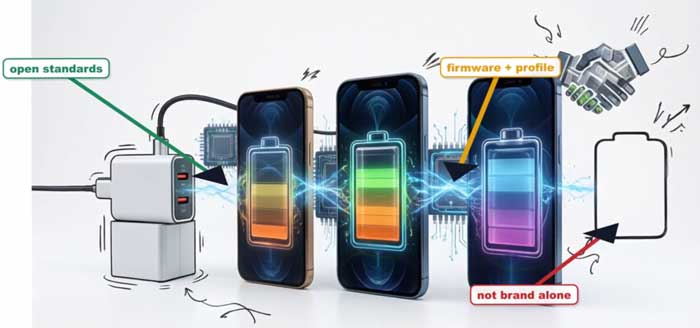

تفاوت استاندارد، پروتکل، فناوری اختصاصی و نام تجاری

در توضیحات مربوط به شارژ سریع، واژه‌های «استاندارد»، «پروتکل»، «فناوری اختصاصی» و «نام تجاری» گاهی به‌جای یکدیگر استفاده می‌شوند؛ درحالی‌که دقیقاً یک مفهوم را بیان نمی‌کنند. تفکیک آن‌ها کمک می‌کند نام‌های تجاری را با مشخصات فنی واقعی اشتباه نگیریم.

این دسته‌ها کاملاً از هم جدا نیستند. USB Power Delivery مشخصاتی استانداردشده است که قواعد ارتباطی و مدیریت توان را نیز تعریف می‌کند. در مقابل، عنوان‌هایی مانند Super Fast Charging در محصولات سامسونگ و HyperCharge در محصولات شیائومی به‌تنهایی برای تعیین پروتکل دقیق، توان قابل دستیابی یا اجزای موردنیاز کافی نیستند؛ این جزئیات باید بر اساس مشخصات مدل موردنظر بررسی شوند.

فناوری اختصاصی نیز لزوماً به معنی ناسازگاری کامل با استانداردهای عمومی نیست. یک گوشی ممکن است از شارژ پایه یا یک پروتکل عمومی پشتیبانی کند، اما برای دستیابی به حداکثر سرعت اعلام‌شده به حالت مشخصی از پروتکل، آداپتور یا کابل سازگار نیاز داشته باشد. به همین ترتیب، درج نام یک فناوری روی شارژر تضمین نمی‌کند که گوشی متصل‌شده بتواند از حداکثر توان آن استفاده کند.

ولتاژ، جریان و توان شارژ چه رابطه‌ای دارند؟

ولتاژ و جریان تعیین می‌کنند توان الکتریکی با چه ترکیبی در اختیار دستگاه قرار بگیرد. برای بررسی مشخصات شارژرها و درک تفاوت حالت‌های شارژ، باید رابطه این سه کمیت را شناخت.

رابطه وات، ولتاژ و جریان

در مدار جریان مستقیم، توان الکتریکی از حاصل‌ضرب ولتاژ در جریان به دست می‌آید:

توان (W) = ولتاژ (V) × جریان (A)

برای مثال، خروجی یک شارژر با ولتاژ ۹ ولت و جریان ۳ آمپر، در همان نقطه اندازه‌گیری ۲۷ وات توان دارد. خروجی ۲۰ ولت و ۳٫۲۵ آمپر نیز برابر با ۶۵ وات است.

این مقادیر مثال‌های محاسباتی‌اند و به معنی پشتیبانی همه گوشی‌ها یا شارژرها از این خروجی‌ها نیستند. استفاده از هر حالت به قابلیت‌های منبع تغذیه و دستگاه و، در صورت لزوم، مشخصات کابل بستگی دارد.

عدد درج‌شده روی شارژر معمولاً حداکثر توان قابل ارائه در یکی از حالت‌های پشتیبانی‌شده را نشان می‌دهد؛ نه توانی که در تمام مدت به هر گوشی تحویل داده می‌شود. برای مثال، آداپتور ۶۵ واتی تنها زمانی می‌تواند این توان را در اختیار گوشی قرار دهد که دستگاه و شرایط اتصال از حالت مربوط پشتیبانی کنند.

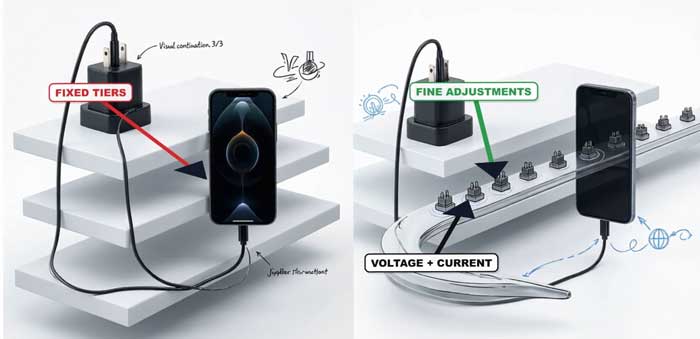

تفاوت پروفایل ولتاژ ثابت با تنظیم پویای ولتاژ

شارژر ممکن است چند حالت خروجی مشخص، مانند ۵، ۹ یا ۱۵ ولت، داشته باشد. در این روش، گوشی سازگار از میان حالت‌های مجاز و مشترک استفاده می‌کند. در روش‌های دیگر، امکان تنظیم پویاتر ولتاژ وجود دارد؛ نمونه شناخته‌شده آن Programmable Power Supply (PPS) در چارچوب USB Power Delivery است.

در یک سامانه سازگار با PPS، گوشی می‌تواند از شارژر بخواهد ولتاژ خروجی را در محدوده مجاز تنظیم کند. این قابلیت به معنی تغییر نامحدود ولتاژ نیست؛ محدودیت‌های پروتکل و سخت‌افزار همچنان برقرارند. سازوکار PPS و شرایط استفاده از آن در بخش اختصاصی این قابلیت توضیح داده می‌شود.

تفاوت توان نامی، توان لحظه‌ای و توان پایدار

برای بررسی عملکرد شارژ، باید بین توان نامی اعلام‌شده از سوی سازنده، توان اوج ثبت‌شده در اندازه‌گیری و توان متوسط یا پایدار در طول آزمون تفاوت قائل شد.

• توان نامی: مقداری است که سازنده برای یک خروجی یا حالت کاری مشخص اعلام می‌کند. این عدد لزوماً نشان نمی‌دهد گوشی در تمام مدت شارژ همان توان را دریافت می‌کند.
• توان لحظه‌ای یا اوج: مقدار توان مشاهده‌شده در یک لحظه یا بازه کوتاه از فرایند شارژ است. رسیدن موقت به این مقدار به معنی حفظ آن در ادامه نیست.
• توان متوسط: میانگین توان در یک بازه زمانی مشخص است. این مقدار به مدت و محدوده اندازه‌گیری بستگی دارد.
• توان پایدار: توانی است که در شرایط آزمون مشخص برای یک بازه زمانی حفظ می‌شود. برای گزارش آن باید مدت آزمون و شرایط اندازه‌گیری روشن باشد.

برای مثال، ممکن است یک گوشی برای مدت کوتاهی به توان ۸۰ وات برسد، اما پس از چند دقیقه توان دریافتی آن کاهش یابد. ثبت ۸۰ وات به‌عنوان توان اوج اندازه‌گیری‌شده می‌تواند درست باشد؛ اما معرفی آن به‌عنوان توان دائمی شارژ، تصویر دقیقی از عملکرد دستگاه ارائه نمی‌دهد.

چرا عدد وات به‌تنهایی سرعت شارژ را مشخص نمی‌کند؟

توان بالاتر می‌تواند امکان شارژ سریع‌تر را فراهم کند، اما به‌تنهایی زمان شارژ یا عملکرد واقعی گوشی را تعیین نمی‌کند. توان دریافتی و سرعت شارژ به سازگاری گوشی و شارژر، طراحی مدارهای داخلی و شرایط کاری دستگاه بستگی دارند.

• قابلیت‌های گوشی: دستگاه باید حالت شارژ موردنظر را پشتیبانی کند. اگر سقف توان قابل دریافت پایین‌تر باشد، اتصال به آداپتور پرتوان‌تر به‌تنهایی سرعت را افزایش نمی‌دهد.
• فناوری و حالت شارژ مشترک: گوشی و شارژر باید از یک حالت سازگار پشتیبانی کنند. بعضی محصولات برای رسیدن به حداکثر سرعت به فناوری اختصاصی یا حالت مشخصی از یک پروتکل عمومی نیاز دارند.

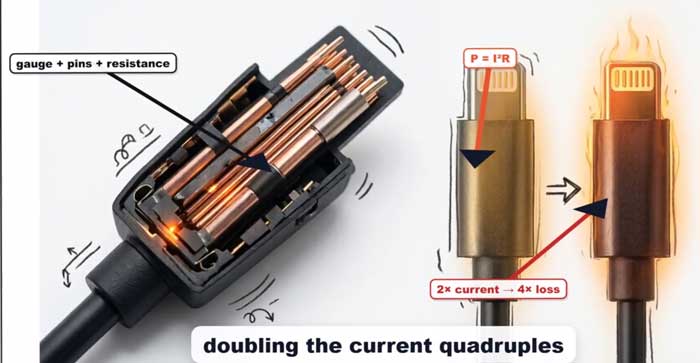

• قابلیت کابل: کابل باید الزامات الکتریکی و ارتباطی لازم را برآورده کند. عدد توان درج‌شده روی کابل به‌تنهایی تضمین نمی‌کند که سریع‌ترین حالت شارژ گوشی فعال شود.
• مدار داخلی گوشی: مدارهای کنترل و تبدیل توان، دریافت انرژی را مطابق طراحی و شرایط کاری دستگاه تنظیم می‌کنند.
• درصد شارژ و دما: توان دریافتی ممکن است در طول شارژ و با تغییر شرایط حرارتی دستگاه کاهش یابد یا تغییر کند.
• مصرف هم‌زمان گوشی: بازی، فیلم‌برداری یا فعالیت پردازشی سنگین می‌تواند بخشی از توان ورودی را مصرف کند و بر وضعیت حرارتی دستگاه نیز اثر بگذارد.

بنابراین، اتصال گوشی به شارژر ۶۵ یا ۱۰۰ واتی الزاماً به معنی دریافت همان توان نیست. گوشی ممکن است از یک حالت مشترک با توان پایین‌تر استفاده کند یا در شرایط فعلی، دریافت توان بیشتر را محدود کند. این رفتار به‌تنهایی خرابی شارژر یا گوشی را ثابت نمی‌کند.

فست‌شارژ و سوپر فست‌شارژ دقیقاً چه معنایی دارند؟

«فست‌شارژ» یا شارژ سریع، اصطلاحی عمومی برای روش‌هایی است که امکان شارژ سریع‌تر دستگاه را در مقایسه با روش‌های پایه فراهم می‌کنند. این عبارت نام یک پروتکل مشخص نیست؛ فناوری‌های مختلف می‌توانند از استانداردهای عمومی، پیاده‌سازی‌های اختصاصی یا ترکیبی از آن‌ها استفاده کنند. «سوپر فست‌شارژ» نیز در بعضی محصولات بخشی از نام‌گذاری تجاری سازنده است و به‌تنهایی استاندارد یا پروتکل فنی واحدی را مشخص نمی‌کند.

نمونه‌هایی از استانداردها و نام‌های تجاری شارژ سریع

این جدول برای تفکیک اصطلاح‌هاست، نه رتبه‌بندی سرعت یا کیفیت فناوری‌ها. نام تجاری به‌تنهایی برای تعیین پروتکل، توان قابل دستیابی یا تجهیزات لازم کافی نیست؛ مشخصات رسمی مدل دقیق گوشی و شارژر مرجع مناسب‌تری هستند.

همچنین وجود یک پردازنده یا تراشه مشخص در گوشی، به‌تنهایی پشتیبانی از نسخه معینی از فناوری شارژ را تضمین نمی‌کند. برای مثال، استفاده از پردازنده‌های Snapdragon به معنی پشتیبانی قطعی از تمام نسل‌های Quick Charge نیست؛ قابلیت نهایی به طراحی محصول و امکاناتی بستگی دارد که سازنده در آن پیاده‌سازی کرده است.

چرا دو شارژر هم‌وات می‌توانند رفتار متفاوتی داشته باشند؟

دو شارژر با توان اسمی یکسان ممکن است حالت‌های خروجی یا پروتکل‌های متفاوتی داشته باشند. در نتیجه، حتی اگر هر دو توان ۶۵ وات را روی بدنه درج کرده باشند، لزوماً نمی‌توانند یک حالت شارژ یکسان را در اختیار گوشی قرار دهند. تفاوت در پروفایل‌های ولتاژ و جریان، قابلیت تنظیم ولتاژ، محدودیت جریان و پشتیبانی از فناوری اختصاصی می‌تواند بر عملکرد اثر بگذارد.

برای مثال، یک گوشی ممکن است برای شارژ سریع عمومی از USB PD پشتیبانی کند، اما برای رسیدن به حداکثر سرعت اعلام‌شده به محدوده مشخصی از PPS یا سامانه اختصاصی سازنده نیاز داشته باشد. شارژر دیگری با توان اسمی برابر ممکن است آن حالت را ارائه نکند و گوشی از حالت مشترک دیگری با توان پایین‌تر استفاده کند.

نقش وضعیت شارژ، دما و مدیریت توان در تغییر سرعت

توان دریافتی گوشی در تمام مدت شارژ ثابت نمی‌ماند. حتی با شارژر، کابل و گوشی سازگار، وضعیت باتری و شرایط کاری دستگاه می‌توانند باعث تغییر توان شوند. در بخش‌های مختلف فرایند شارژ، دستگاه ممکن است محدودیت‌ها و تنظیمات متفاوتی اعمال کند؛ بنابراین، بیشترین توان ثبت‌شده در ابتدای شارژ الزاماً در درصدهای بالاتر نیز ادامه پیدا نمی‌کند.

دما نیز بر رفتار شارژ اثر می‌گذارد. شارژ سریع در بخش‌های مختلف زنجیره می‌تواند گرما تولید کند و گوشی برای مدیریت شرایط حرارتی، توان دریافتی را کاهش دهد. این رفتار به طراحی دستگاه، دمای باتری و قطعات داخلی، دمای محیط و فعالیت هم‌زمان گوشی وابسته است. نمی‌توان یک آستانه دمایی واحد را بدون توجه به مدل و مشخصات سازنده، برای همه گوشی‌ها قطعی دانست.

• درصد شارژ باتری: توان ممکن است با افزایش سطح شارژ تغییر کند؛ یک اندازه‌گیری لحظه‌ای نماینده کل فرایند نیست.
• دمای دستگاه: نزدیک‌شدن به محدوده‌های کنترلی حرارتی می‌تواند باعث کاهش توان شارژ شود.
• فعالیت هم‌زمان گوشی: بازی، فیلم‌برداری، استفاده از نمایشگر و پردازش‌های سنگین می‌توانند بر مصرف انرژی و وضعیت حرارتی اثر بگذارند.
• شرایط محیطی: دمای محیط و امکان دفع گرما نیز می‌توانند بر عملکرد شارژ اثر بگذارند.

در گزارش‌های کاربران گوشی‌های Google Pixel و Samsung Galaxy، نمونه‌هایی از تغییر توان با افزایش دما یا درصد شارژ مطرح شده است. این مشاهدات با سازوکار مدیریت توان سازگارند، اما به دلیل تفاوت مدل‌ها، ابزارها و شرایط آزمون، نمی‌توان اعداد گزارش‌شده را به‌عنوان منحنی شارژ عمومی همه گوشی‌ها در نظر گرفت.

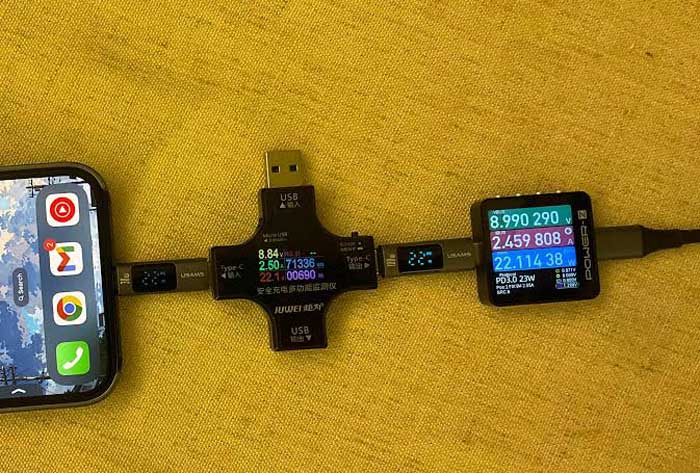

هنگام تفسیر داده‌ها باید مشخص باشد که ابزار چه کمیتی را از کدام نقطه اندازه می‌گیرد. ابزار نرم‌افزاری ممکن است اطلاعات تخمینی یا داده‌های مربوط به بخشی از مدار را نمایش دهد؛ تستر USB-C نیز معمولاً توان عبوری از مسیر اتصال را اندازه‌گیری می‌کند، نه انرژی ذخیره‌شده در سلول باتری. به همین دلیل، اعداد ابزارهای مختلف الزاماً مستقیماً قابل مقایسه نیستند.

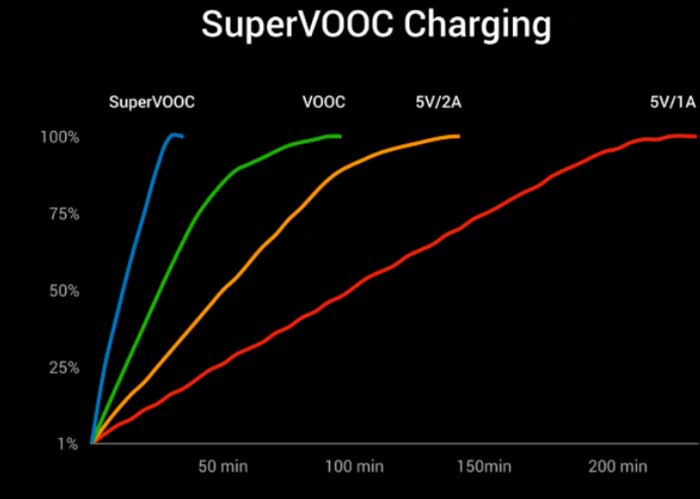

منحنی شارژ می‌تواند تغییر توان یا جریان را در طول زمان یا در برابر درصد شارژ نشان دهد و مشخص کند توان اوج چه زمانی رخ داده و کاهش آن از کجا آغاز شده است. برای مقایسه دو گوشی، بهتر است درصد اولیه و نهایی شارژ، دمای محیط، وضعیت نمایشگر، تجهیزات شارژ و روش اندازه‌گیری تا حد امکان یکسان باشند.

در بخش بعدی، استانداردها و پروتکل‌های شارژ سیمی را بررسی می‌کنیم تا روشن شود قابلیت‌های ارتباطی و مدیریت توان در فناوری‌هایی مانند USB PD، PPS و Quick Charge چگونه تعریف می‌شوند.

شارژ USB چگونه از شارژ پایه به شارژ سریع رسید؟

در نسل‌های اولیه USB، این رابط بیشتر برای انتقال داده و تأمین انرژی دستگاه‌های جانبی به کار می‌رفت. با گسترش گوشی‌ها و تبلت‌ها، نیاز به جریان شارژ بیشتر و روش‌های دقیق‌تر برای تشخیص قابلیت منبع تغذیه افزایش یافت. استانداردهایی مانند USB Battery Charging 1.2، مشخصات USB Type-C و پروتکل USB Power Delivery در پاسخ به نیازهای متفاوت این مسیر توسعه پیدا کردند.

برای فهم تفاوت آن‌ها باید سه مفهوم را از هم جدا کرد: نوع کانکتور، قابلیت‌های الکتریکی اتصال و پروتکل مدیریت توان. این مفاهیم به هم مرتبط‌اند، اما یکسان نیستند. USB-C نوع اتصال را مشخص می‌کند؛ مشخصات الکتریکی و استانداردهای مربوط، شرایط انتقال انرژی را تعیین می‌کنند؛ و پروتکل‌هایی مانند USB PD امکان مذاکره بر سر توان را فراهم می‌کنند.

نقش USB Battery Charging 1.2 در شناسایی درگاه شارژ

استاندارد USB Battery Charging 1.2 که با نام BC 1.2 شناخته می‌شود، روش‌هایی برای تشخیص نوع درگاه USB و تعیین شرایط دریافت جریان شارژ تعریف می‌کند. این استاندارد سه نوع درگاه اصلی را از هم متمایز می‌کند:

• SDP (Standard Downstream Port): درگاه استاندارد USB که برای انتقال داده نیز به کار می‌رود و محدودیت‌های جریان آن با درگاه اختصاصی شارژ یکسان نیست.
• CDP (Charging Downstream Port): درگاهی که امکان انتقال داده و شارژ را هم‌زمان فراهم می‌کند.
• DCP (Dedicated Charging Port): درگاهی که برای شارژ در نظر گرفته شده و انتقال داده از طریق آن کاربرد اصلی نیست.

این دسته‌بندی به دستگاه کمک می‌کند نوع اتصال را تشخیص دهد و دریافت جریان را مطابق شرایط استاندارد مدیریت کند. BC 1.2 را نباید با پروتکل‌های جدیدتر شارژ سریع، Power Negotiation (به تعبیری؛ بررسی  توان) USB PD یکی دانست؛ هرکدام سازوکار و قابلیت‌های متفاوتی دارند.

USB-C چیست و چه چیزی را تضمین نمی‌کند؟

USB Type-C یا USB-C نام نوعی کانکتور و مجموعه‌ای از الزامات اتصال است. این کانکتور به‌صورت دوطرفه طراحی شده و می‌توان آن را در هر دو جهت به درگاه متصل کرد. مشخصات USB-C همچنین سازوکارهایی برای تشخیص اتصال و اعلام برخی قابلیت‌های الکتریکی در نظر می‌گیرد.

در این اتصال، پایه‌های CC نقش مهمی در تشخیص اتصال و جهت آن و شناسایی قابلیت‌های مرتبط دارند. بااین‌حال، قابلیت‌هایی مانند Power Negotiation از طریق USB PD به پشتیبانی و پیاده‌سازی سازگار در هر دو طرف نیاز دارند. شکل کانکتور به‌تنهایی نسخه USB، سرعت انتقال داده یا حداکثر توان شارژ را مشخص نمی‌کند.

وجود USB-C به‌تنهایی موارد زیر را تضمین نمی‌کند:

• پشتیبانی از پروتکل USB Power Delivery؛
• پشتیبانی از PPS یا تمام قابلیت‌های پیشرفته USB PD؛
• ارائه توان مشخصی مانند ۶۵ یا ۱۰۰ وات؛
• پشتیبانی از سرعت انتقال داده بالا یا قابلیت‌های تصویری؛
• رسیدن گوشی به بیشترین سرعت شارژ با هر شارژر USB-C.

برای نمونه، کاربری در انجمن USBCHardware در Reddit گزارش کرده است که گوشی Huawei P30 Pro او با کابل USB-A به USB-C سریع‌تر از اتصال USB-C به USB-C شارژ می‌شده است؛ با اینکه در مشخصات شارژر، درگاه USB-C توان بالاتری داشته است. این گزارش به‌تنهایی علت تفاوت را مشخص نمی‌کند، اما نشان می‌دهد شکل کانکتور و توان اسمی درج‌شده روی شارژر برای توضیح رفتار واقعی کافی نیستند. برای تحلیل چنین وضعیتی باید قابلیت‌های گوشی، مشخصات هر درگاه، کابل و پروتکل‌های قابل استفاده را جداگانه بررسی کرد.

تفاوت USB-C با USB Power Delivery

USB Power Delivery که معمولاً USB PD نامیده می‌شود، پروتکلی برای مدیریت و Power Negotiation میان منبع تغذیه و دستگاه سازگار است. در یک اتصال سازگار، شارژر قابلیت‌های قابل‌ارائه خود را اعلام می‌کند و دستگاه بر اساس نیاز و محدودیت‌هایش یکی از حالت‌های مجاز را درخواست می‌کند. سازوکار مذاکره، نقش منبع و دستگاه و ساختار پروفایل‌های توان در بخش اختصاصی USB PD توضیح داده می‌شود.

تفاوت این سه مفهوم را می‌توان چنین خلاصه کرد:

• USB-C: نوع کانکتور و مشخصات اتصال.
• USB PD: پروتکل مذاکره و مدیریت توان میان تجهیزات سازگار.
• توان دریافتی واقعی: توانی که دستگاه در یک نقطه از مسیر شارژ و در شرایط مشخص دریافت می‌کند؛ این مقدار ممکن است از توان نامی شارژر کمتر باشد.

USB PD تنها راهکار شارژ سریع نیست. برخی سازندگان گوشی از فناوری‌های اختصاصی یا ترکیبی از روش‌های عمومی و اختصاصی استفاده می‌کنند. در نتیجه، ممکن است یک گوشی با شارژر USB PD شارژ شود، اما برای دستیابی به بیشترین توان اختصاصی خود به قابلیت‌های دیگری در شارژر، کابل یا مدار داخلی نیاز داشته باشد. شارژشدن دستگاه از طریق یک روش جایگزین لزوماً به معنی فعال‌شدن حالت شارژ سریع اختصاصی آن نیست.

در ادامه، سازوکار USB PD و تفاوت نسخه‌ها و قابلیت‌های آن بررسی می‌شود.

USB Power Delivery یا USB PD چگونه کار می‌کند؟

USB Power Delivery برای هماهنگ‌کردن توان میان منبع تغذیه و دستگاه مصرف‌کننده طراحی شده است. در یک اتصال سازگار، شارژر قابلیت‌های توان خود را اعلام می‌کند و دستگاه بر اساس نیاز و پشتیبانی داخلی، یکی از حالت‌های مجاز را درخواست می‌دهد. این فرایند مشخص می‌کند اتصال با چه شرایطی از نظر ولتاژ و جریان کار کند.

USB PD در نسخه‌های مختلف توسعه یافته و قابلیت‌هایی برای پشتیبانی از توان‌های بالاتر و تنظیم انعطاف‌پذیرتر ولتاژ به آن اضافه شده است. بااین‌حال، شماره نسخه به‌تنهایی نشان نمی‌دهد که یک گوشی یا شارژر مشخص از تمام قابلیت‌های آن پشتیبانی می‌کند. قابلیت نهایی به مشخصات و پیاده‌سازی همان محصول بستگی دارد.

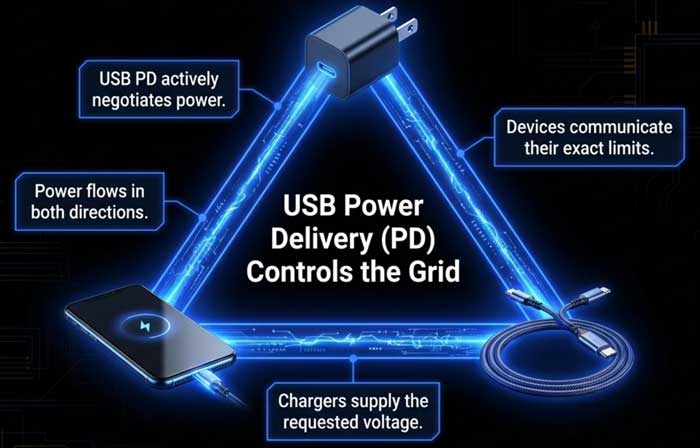

بررسی توان یا Power Negotiation میان منبع تغذیه و دستگاه

در USB PD، منبع تغذیه، مانند شارژر، نقش Source و دستگاه دریافت‌کننده انرژی نقش Sink را دارد. در یک مذاکره معمول، منبع قابلیت‌های توان خود را اعلام می‌کند؛ دستگاه گزینه‌های قابل استفاده را بررسی کرده و یک حالت مناسب را درخواست می‌دهد. اگر درخواست پذیرفته شود، منبع شرایط لازم را برای تأمین توان توافق‌شده برقرار می‌کند.

این فرایند را می‌توان در سه مرحله خلاصه کرد:

1. اعلام قابلیت‌ها: شارژر حالت‌های توان قابل‌ارائه را به دستگاه معرفی می‌کند.
2. درخواست دستگاه: دستگاه یکی از حالت‌های پشتیبانی‌شده را بر اساس نیاز و محدودیت‌های خود انتخاب می‌کند.
3. پذیرش و اعمال توافق: منبع درخواست را بررسی می‌کند و در صورت پذیرش، شرایط توافق‌شده را اعمال می‌کند.

این توضیح، خلاصه‌ای از منطق مذاکره است؛ جزئیات پیام‌ها و مراحل ارتباطی به نسخه پروتکل و وضعیت اتصال بستگی دارد. همچنین، حالت انتخاب‌شده الزاماً بیشترین توان درج‌شده روی شارژر نیست. اگر گوشی فقط از بخشی از قابلیت‌های منبع پشتیبانی کند، همان قابلیت‌های مشترک مبنای کار قرار می‌گیرند.

مذاکره موفق نیز به معنی دریافت توان ثابت در تمام مدت شارژ نیست. محدودیت‌های مدار داخلی، دما، سطح شارژ باتری و فعالیت دستگاه می‌توانند باعث تغییر توان دریافتی شوند. بنابراین، توان توافق‌شده در اتصال را نباید با توان لحظه‌ای در تمام مراحل شارژ یکسان دانست.

پروفایل‌های توان ثابت و مفهوم PDO

در USB PD، منبع تغذیه قابلیت‌های خود را با استفاده از ساختارهایی به نام PDO (Power Data Object) اعلام می‌کند. این ساختارها مشخص می‌کنند منبع چه حالت‌هایی را پشتیبانی می‌کند و دستگاه برای درخواست توان از چه گزینه‌هایی می‌تواند استفاده کند.

در پروفایل‌های توان ثابت، هر گزینه یک سطح ولتاژ مشخص و محدوده جریان قابل‌ارائه را تعریف می‌کند. برای مثال، یک شارژر ممکن است پروفایل‌هایی در ولتاژهای ۵، ۹، ۱۵ یا ۲۰ ولت داشته باشد؛ اما این مجموعه در همه شارژرها یکسان نیست و باید از مشخصات همان محصول استخراج شود.

این اعداد نمونه‌های محاسباتی‌اند، نه فهرست پروفایل‌های یک شارژر مشخص. توان هر حالت از حاصل‌ضرب ولتاژ در جریان به دست می‌آید، اما دستگاه فقط در صورت پشتیبانی و توافق می‌تواند از آن حالت استفاده کند.

USB PD علاوه بر پروفایل‌های ثابت، قابلیت‌های تنظیم‌پذیری مانند PPS و AVS را نیز تعریف می‌کند. این قابلیت‌ها روش‌ها و محدوده‌های متفاوتی برای درخواست ولتاژ دارند و فقط در تجهیزات سازگار قابل استفاده‌اند.

تفاوت نسل‌های مهم USB PD

نسخه‌های مختلف USB PD در طول زمان قابلیت‌های تازه‌ای اضافه کرده‌اند. برای مقایسه آن‌ها باید به قابلیت فنی موردنظر توجه کرد، نه اینکه شماره نسخه بالاتر را نشانه سرعت بیشتر در هر گوشی بدانیم.

طبق کتابخانه رسمی USB-IF، سند USB Power Delivery Specification Revision 3.2 Version 1.2 در ۱۴ سپتامبر ۲۰۲۶ فهرست شده است. این تاریخ به نسخه سند درج‌شده در کتابخانه مربوط است؛ برای بررسی یک قابلیت مشخص، باید متن همان نسخه و مشخصات محصول موردنظر بررسی شود. جدیدتر بودن سند به معنی پشتیبانی خودکار همه دستگاه‌ها از قابلیت‌های آن نیست.

USB PD 3.1 و محدوده توان EPR تا ۲۴۰ وات

یکی از تغییرات مهم USB PD 3.1، معرفی Extended Power Range (EPR) بود. این قابلیت محدوده توان تعریف‌شده در USB PD را تا ۲۴۰ وات گسترش داد؛ البته این سقف فقط در سامانه‌ای قابل استفاده است که اجزای آن از شرایط EPR پشتیبانی کنند.

در محدوده EPR، پروفایل‌های ثابت با ولتاژهای بالاتری مانند ۲۸، ۳۶ و ۴۸ ولت تعریف شده‌اند. سقف توان متناظر با این پروفایل‌ها عبارت است از:

• ۲۸ ولت: تا ۱۴۰ وات.
• ۳۶ ولت: تا ۱۸۰ وات.
• ۴۸ ولت: تا ۲۴۰ وات.

این مقادیر قابلیت‌های تعریف‌شده در استاندارد را نشان می‌دهند، نه توان قابل‌دریافت هر شارژر USB-C یا گوشی. استفاده از EPR به پشتیبانی منبع و دستگاه و کابلی نیاز دارد که برای شرایط مربوط به ولتاژ و توان مناسب باشد.

نقش AVS و تفاوت آن با PPS

AVS (Adjustable Voltage Supply) قابلیتی برای تنظیم ولتاژ در USB PD است که در محدوده EPR مطرح می‌شود. این قابلیت به دستگاه سازگار امکان می‌دهد ولتاژ موردنیاز را در محدوده تعریف‌شده درخواست کند.

AVS و PPS هر دو امکان تنظیم ولتاژ را فراهم می‌کنند، اما محدوده‌ها، قواعد و کاربردهای تعریف‌شده آن‌ها یکسان نیست. پشتیبانی از هرکدام باید در مشخصات منبع و دستگاه بررسی شود؛ وجود USB PD یا عبارت EPR به‌تنهایی پشتیبانی از تمام حالت‌های تنظیم ولتاژ را ثابت نمی‌کند.

همچنین، نباید فرض کرد که هر دستگاه با توان نامی بالاتر از یک مقدار مشخص، الزاماً از AVS پشتیبانی می‌کند. قابلیت‌های قابل استفاده به نسخه استاندارد، محدوده توان و پیاده‌سازی محصول بستگی دارند. مرجع تعیین قابلیت یک شارژر یا گوشی مشخص، مشخصات فنی همان محصول و نسخه مربوط USB PD است.

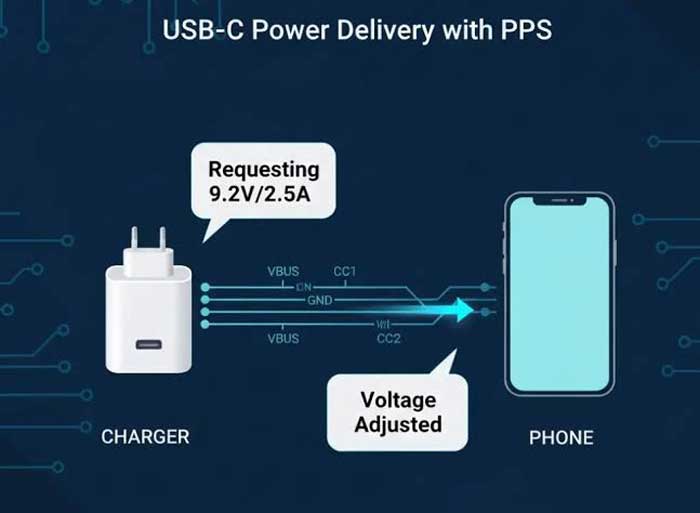

PPS چیست و چه تفاوتی با پروفایل‌های ثابت دارد؟

PPS (Programmable Power Supply) قابلیتی در USB Power Delivery است که به دستگاه سازگار اجازه می‌دهد ولتاژ خروجی منبع تغذیه را در محدوده تعریف‌شده و مطابق قواعد پروتکل تنظیم کند. در پروفایل ثابت، دستگاه یکی از سطح‌های ولتاژ از پیش تعیین‌شده را درخواست می‌کند؛ اما در PPS می‌تواند ولتاژ موردنیاز را در محدوده قابل‌تنظیم درخواست کند.

PPS پروتکلی مستقل از USB PD نیست و وجود آن نیز به معنی پشتیبانی از تمام قابلیت‌های USB PD نیست. این قابلیت باید در منبع تغذیه و دستگاه پیاده‌سازی شده باشد و محدوده‌های ولتاژ و جریان آن‌ها با یکدیگر سازگار باشند.

تنظیم ولتاژ در PPS چگونه انجام می‌شود؟

در اتصال مبتنی بر پروفایل ثابت، منبع تغذیه گزینه‌هایی با ولتاژهای مشخص اعلام می‌کند و دستگاه یکی از گزینه‌های سازگار را درخواست می‌دهد. در PPS، منبع یک محدوده قابل‌تنظیم ارائه می‌کند و دستگاه می‌تواند ولتاژ موردنیاز را در همان محدوده درخواست کند. این تنظیم به مشخصات منبع و قواعد پروتکل محدود است و به معنی تغییر نامحدود یا دلخواه ولتاژ نیست.

توان قابل‌دریافت از PPS همچنان به محدوده ولتاژ، سقف جریان، توان منبع و محدودیت‌های دستگاه وابسته است. بنابراین، پشتیبانی از PPS به‌تنهایی تضمین نمی‌کند که گوشی در همه شرایط از بیشترین توان ممکن استفاده کند یا بازده بالاتری داشته باشد.

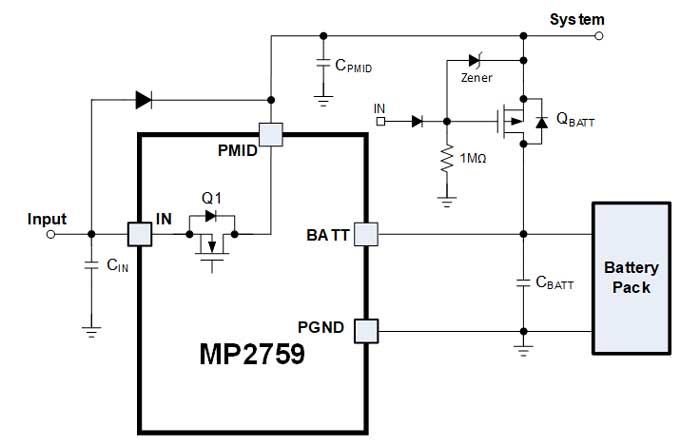

رابطه PPS با مدار شارژ داخل گوشی

ولتاژی که از شارژر وارد گوشی می‌شود، لزوماً همان ولتاژی نیست که مستقیماً به سلول باتری می‌رسد. مدارهای مدیریت و تبدیل توان، انرژی ورودی را متناسب با نیاز باتری و سامانه داخلی دستگاه تنظیم می‌کنند.

در بعضی طراحی‌ها، تنظیم پویای ولتاژ ورودی می‌تواند به هماهنگی میان شارژر و مدار شارژ کمک کند. نتیجه عملی به توپولوژی مبدل‌ها، مسیر جریان، آرایش سلول‌های باتری، الگوریتم کنترل و محدودیت‌های حرارتی وابسته است.

اجزای مرتبط با این فرایند عبارت‌اند از:

• کنترلر USB PD: ارتباط و درخواست‌های مربوط به توان را مدیریت می‌کند.
• مدار مدیریت توان و آی‌سی شارژ: انرژی ورودی را با نیازهای الکتریکی دستگاه و باتری هماهنگ می‌کند.

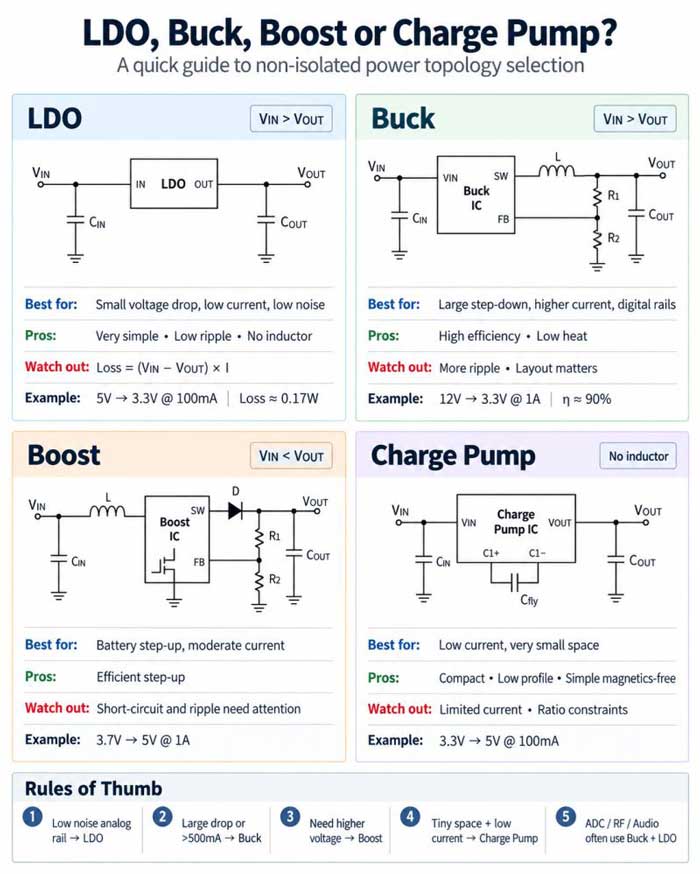

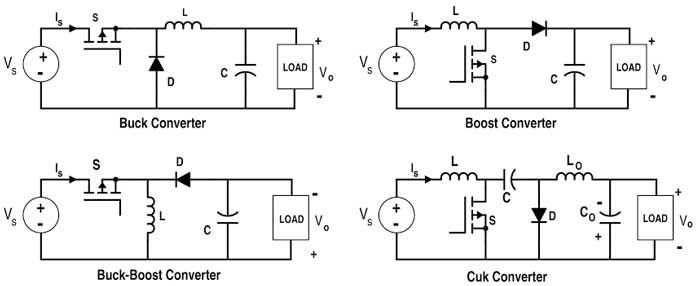

• مبدل‌های توان: ولتاژ و جریان را متناسب با معماری داخلی تنظیم می‌کنند.
• سامانه کنترل شارژ و حرارت: می‌تواند با توجه به وضعیت دستگاه، توان دریافتی را تنظیم یا محدود کند.

این اجزا در کنار هم کار می‌کنند. به همین دلیل، درج عبارت PPS روی شارژر برای نتیجه‌گیری قطعی درباره بازده مدار داخلی گوشی، دمای باتری یا طول عمر آن کافی نیست.

نقش PPS در Samsung Super Fast Charging

سامسونگ در تعدادی از گوشی‌ها و شارژرهای خود از USB PD همراه با PPS برای قابلیت‌هایی با نام Super Fast Charging استفاده می‌کند. در این محصولات، پشتیبانی از PD به‌تنهایی لزوماً برای فعال‌شدن بالاترین حالت شارژ اعلام‌شده کافی نیست؛ محدوده PPS، توان و جریان قابل‌ارائه شارژر و قابلیت‌های همان مدل گوشی نیز اهمیت دارند.

برای نمونه، شارژرهای رسمی ۲۵ واتی و ۴۵ واتی سامسونگ پروفایل‌ها و محدوده‌های خروجی متفاوتی دارند. بنابراین، عدد وات درج‌شده روی شارژر به‌تنهایی همه اطلاعات لازم درباره سازگاری را بیان نمی‌کند.

در گزارش‌های کاربران درباره برخی مدل‌های Galaxy S24+ و S24 Ultra، تفاوت در فعال‌شدن Super Fast Charging 2.0 با شارژرهای دارای PD و PPS مطرح شده است. در بعضی تجربه‌ها، محدوده جریان PPS یا قابلیت کابل به‌عنوان علت احتمالی بررسی شده است؛ اما این گزارش‌ها به‌تنهایی علت همه تفاوت‌ها را اثبات نمی‌کنند و نباید به تمام شارژرها و گوشی‌های سامسونگ تعمیم داده شوند.

الزامات نسل‌های جدیدتر نیز ممکن است متفاوت باشد. برای مثال، اطلاعات برخی شارژرها و مدل‌های Galaxy S25 نشان می‌دهد که در شرایط مشخص، کابل ۳ آمپری همراه دستگاه می‌تواند برای Super Fast Charging 2.0 کافی باشد. در نتیجه، الزامات یک مدل قدیمی را نباید بدون بررسی مشخصات رسمی به نسل‌های جدیدتر تعمیم داد.

چرا وجود PPS روی شارژر، شارژ سریع را تضمین نمی‌کند؟

برای استفاده از حالت شارژ موردنظر، چند شرط باید هم‌زمان برقرار باشد:

• محدوده ولتاژ: محدوده PPS شارژر باید با نیاز دستگاه سازگار باشد.
• ظرفیت جریان: وجود PPS با امکان ارائه جریان کافی یکسان نیست؛ سقف جریان می‌تواند توان قابل‌دریافت را محدود کند.
• قابلیت‌های گوشی: همه گوشی‌ها از محدوده ولتاژ، جریان یا حالت شارژ یکسانی پشتیبانی نمی‌کنند.
• کابل و اتصال: قابلیت‌های الکتریکی کابل و شرایط اتصال می‌توانند بر حالت‌های در دسترس اثر بگذارند.
• کنترل داخلی شارژ: حتی پس از مذاکره موفق، گوشی ممکن است به‌دلیل دما، سطح شارژ یا محدودیت‌های طراحی، توان دریافتی را کاهش دهد.

در گزارش‌های کاربران Pixel 9 Pro XL نیز تفاوت توان اندازه‌گیری‌شده با شارژرهای مختلف دارای PPS مطرح شده است. در برخی تجربه‌ها، تفاوت محدوده ولتاژ PPS به‌عنوان توضیح احتمالی ارائه شده؛ اما گزارش‌های موردی علت همه تفاوت‌ها را ثابت نمی‌کنند. برای بررسی سازگاری یک ترکیب مشخص، باید محدوده‌های اعلام‌شده شارژر با قابلیت‌های گوشی مقایسه شوند.

Qualcomm Quick Charge و MediaTek Pump Express چه هستند؟

Qualcomm Quick Charge و MediaTek Pump Express دو خانواده از فناوری‌های شارژ سریع‌اند که برای هماهنگ‌کردن منبع تغذیه و دستگاه و مدیریت توان ورودی توسعه یافته‌اند. هر دو خانواده در نسل‌های مختلف تغییر کرده‌اند و روش کنترل ولتاژ، قابلیت‌ها و سازگاری آن‌ها در همه نسخه‌ها یکسان نیست.

نام تراشه اصلی گوشی به‌تنهایی پشتیبانی از نسخه مشخصی از این فناوری‌ها را ثابت نمی‌کند. برای مثال، استفاده از پردازنده Snapdragon الزاماً به معنی پشتیبانی از تمام نسل‌های Quick Charge نیست؛ قابلیت شارژ باید در طراحی گوشی و مدار مدیریت توان آن نیز پیاده‌سازی شده باشد.

نسل‌های مهم Qualcomm Quick Charge

Quick Charge در نسل‌های مختلف برای افزایش توان قابل‌دریافت و مدیریت بهتر ارتباط میان شارژر و دستگاه توسعه یافته است. از آنجا که روش‌ها و قابلیت‌های این خانواده در طول زمان تغییر کرده‌اند، نباید تمام نسل‌های آن را فناوری واحدی با رفتار یکسان در نظر گرفت.

در نسل‌های قدیمی‌تر Quick Charge، افزایش ولتاژ یکی از راه‌های افزایش توان بوده است. نسل‌های بعدی، بسته به طراحی، روش‌های متفاوتی برای هماهنگ‌کردن ولتاژ، جریان و مدیریت حرارت به کار گرفته‌اند. بنابراین، قابلیت اعلام‌شده برای یک نسل را نباید به تمام محصولات دارای نام Quick Charge نسبت داد.

ادعاهای مربوط به توان بالا، کنترل پویای توان یا کاهش دما باید با مشخصات رسمی همان نسل و آزمون محصول مشخص سنجیده شوند. سرعت شارژ و دمای واقعی در یک گوشی به پیاده‌سازی دستگاه و شرایط استفاده وابسته است.

Quick Charge و USB PD چه رابطه‌ای دارند؟

Quick Charge و USB Power Delivery را نباید در تمام نسل‌ها دو پروتکل کاملاً جدا و ناسازگار دانست. رابطه میان آن‌ها با نسل فناوری و پیاده‌سازی محصول تغییر کرده است. برای نمونه، Quick Charge 4 و 4+ با USB PD ارتباط نزدیک‌تری دارند و برخی مسیرهای شارژ می‌توانند بر پایه استانداردهای عمومی USB عمل کنند.

در مقابل، وجود نشان Quick Charge روی شارژر یا گوشی به‌تنهایی ثابت نمی‌کند که دو طرف از یک نسل مشترک پشتیبانی می‌کنند یا می‌توانند از تمام توان اعلام‌شده استفاده کنند. اگر قابلیت موردنیاز در هر دو طرف مشترک نباشد، دستگاه ممکن است از یک حالت سازگار دیگر استفاده کند یا با توان پایین‌تری شارژ شود.

• پشتیبانی از USB PD به‌تنهایی پشتیبانی از تمام نسل‌های Quick Charge را ثابت نمی‌کند.
• وجود نام Quick Charge روی گوشی، پشتیبانی از همه نسل‌های این فناوری را نشان نمی‌دهد.
• توان قابل‌دریافت به قابلیت‌های مشترک منبع و دستگاه بستگی دارد؛ نام تراشه و عدد وات به‌تنهایی کافی نیستند.

یک شارژر ممکن است گوشی را از طریق USB PD شارژ کند، حتی اگر حالت اختصاصی Quick Charge موردنظر در دسترس نباشد. در چنین وضعیتی، شارژشدن دستگاه به معنی فعال‌شدن تمام قابلیت‌های QC یا دستیابی به بیشترین سرعت نیست.

جایگاه نسل‌های قدیمی‌تر و نسخه‌های جدیدتر

نسل‌های قدیمی Quick Charge برای شناخت سازگاری با گوشی‌ها و لوازم جانبی پیشین همچنان اهمیت دارند؛ در تجهیزات جدیدتر نیز USB PD و قابلیت‌های وابسته به آن نقش مهمی دارند. بااین‌حال، سازگاری عقب‌رو به معنی یکسان‌بودن عملکرد همه نسل‌ها نیست.

اگر شارژر یا دستگاه از چند نسل پشتیبانی کند، فقط حالت‌هایی قابل استفاده‌اند که در اتصال واقعی و بر اساس قواعد همان فناوری در دسترس باشند. بنابراین، عبارت «Quick Charge» روی بسته‌بندی به‌تنهایی نسخه فعال یا توان قابل‌دریافت را مشخص نمی‌کند.

در بررسی یک محصول مشخص باید قابلیت اعلام‌شده از سوی سازنده را از نتیجه آزمون همان محصول جدا کرد. ادعای پشتیبانی از توان بالا یا کاهش دما بدون مشخص‌بودن مدل و شرایط آزمون، قابل تعمیم به تمام گوشی‌ها و شارژرهای دارای نام QC نیست.

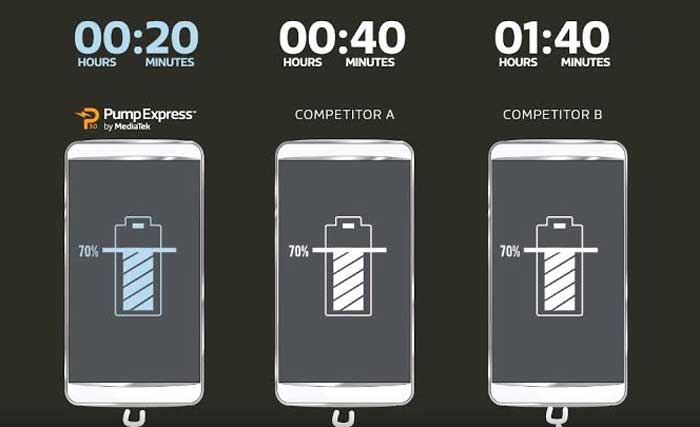

MediaTek Pump Express چگونه کار می‌کند و به چه چیزهایی وابسته است؟

MediaTek Pump Express خانواده‌ای از فناوری‌های شارژ سریع است که برای هماهنگ‌کردن خروجی شارژر با نیاز دستگاه توسعه یافته است. این خانواده در نسل‌های مختلف تغییر کرده؛ بنابراین، نام Pump Express به‌تنهایی مشخص نمی‌کند یک گوشی از چه حالت‌های شارژی یا چه حداکثر توانی پشتیبانی می‌کند.

MediaTek هنگام معرفی Pump Express و Pump Express Plus در سال ۲۰۱۴، به ارتباط میان دستگاه و شارژر برای تعیین ولتاژ مناسب اشاره کرد. این موضوع بخشی از پیشینه فناوری است، نه مشخصات یکسان تمام نسل‌های آن.

برای بررسی یک گوشی مشخص، باید قابلیت‌های همان مدل را در نظر گرفت؛ از جمله نسل فناوری، چیپست، مدار مدیریت توان و شارژر سازگار. استفاده از شارژری با توان نامی بالا، به‌تنهایی فعال‌شدن Pump Express یا رسیدن به حداکثر سرعت را تضمین نمی‌کند.

چرا پروتکل‌های شارژ با یکدیگر سازگار نیستند؟

دو شارژر ممکن است هر دو کانکتور USB-C و توان اسمی مشابهی داشته باشند، اما در یک گوشی عملکرد متفاوتی نشان دهند. دلیل این است که شکل کانکتور و عدد وات، تمام قابلیت‌های شارژ را مشخص نمی‌کنند. برای استفاده از یک حالت شارژ، گوشی، شارژر و در صورت نیاز کابل باید الزامات آن حالت را پشتیبانی کنند.

برای درک این تفاوت، ابتدا باید میان شارژشدن گوشی، فعال‌شدن حالت شارژ سریع و رسیدن به توان مورد انتظار تمایز گذاشت.

شارژشدن گوشی با دستیابی به حداکثر سرعت چه تفاوتی دارد؟

گوشی ممکن است با یک شارژر انرژی دریافت کند، اما نتواند از سریع‌ترین حالت شارژ پشتیبانی‌شده خود استفاده کند. در چنین شرایطی، دستگاه می‌تواند از حالت دیگری که میان گوشی و شارژر مشترک است استفاده کند؛ البته نوع حالت جایگزین به قابلیت‌های واقعی هر دو دستگاه بستگی دارد.

برای مثال، اگر گوشی از USB Power Delivery (USB PD) و حالت‌های PPS پشتیبانی کند، اما شارژر محدوده PPS موردنیاز گوشی را ارائه ندهد، ممکن است دستگاه از یک حالت سازگار دیگر استفاده کند. در این صورت، شارژشدن گوشی لزوماً به معنی فعال‌شدن حالت شارژ سریع‌تر موردنظر نیست.

چه عواملی سازگاری شارژ را تعیین می‌کنند؟

فعال‌شدن یک حالت شارژ به یک عامل واحد وابسته نیست. این پنج مورد در کنار هم تعیین می‌کنند چه حالت‌هایی در ترکیب واقعی گوشی، شارژر و کابل قابل استفاده‌اند.

گزارش‌های کاربران درباره شارژرهای چندپروتکلی و بعضی مدل‌های Galaxy S23 و S24، تفاوت در محدوده PPS، جریان قابل‌ارائه و نوع کابل را از عوامل احتمالی اختلاف در شارژ مطرح کرده‌اند. این گزارش‌ها برای شناسایی مسئله‌های احتمالی مفیدند، اما به ترکیب تجهیزات و مدل مشخص مربوط می‌شوند و برای نتیجه‌گیری درباره تمام دستگاه‌ها کافی نیستند.

چرا توان اندازه‌گیری‌شده الزاماً برابر با توان رسیده به باتری نیست؟

تستر USB-C معمولاً ولتاژ، جریان و توان عبوری از نقطه اتصال را اندازه‌گیری می‌کند. این مقدار الزاماً برابر با توانی نیست که پس از عبور از مدارهای داخلی به باتری می‌رسد؛ بخشی از انرژی در فرایند تبدیل مصرف می‌شود و خود گوشی نیز ممکن است هم‌زمان انرژی مصرف کند.

بنابراین، اگر تستر عددی کمتر از توان اسمی شارژر نشان دهد، این عدد به‌تنهایی علت اختلاف را مشخص نمی‌کند. برای تفسیر نتیجه باید شرایط آزمون، نقطه اندازه‌گیری و محدودیت‌های ابزار معلوم باشند. جزئیات این موضوع در بخش کابل و اندازه‌گیری توان بررسی می‌شود.

چرا USB-C یا توان بالای شارژر، پشتیبانی از یک پروتکل را ثابت نمی‌کند؟

USB-C نوع کانکتور است و توان درج‌شده روی شارژر، حداکثر توان خروجی اعلام‌شده آن را نشان می‌دهد. هیچ‌کدام به‌تنهایی مشخص نمی‌کنند شارژر از کدام نسل Quick Charge، چه محدوده PPS یا کدام فناوری اختصاصی پشتیبانی می‌کند.

حتی اگر شارژر از چند پروتکل پشتیبانی کند، ممکن است حالت ولتاژ و جریانی را که برای رسیدن به بیشترین سرعت یک گوشی لازم است ارائه ندهد. برای همین، عبارت‌هایی مانند «شارژر ۱۰۰ وات»، «USB-C» یا «PD» به‌تنهایی برای پیش‌بینی سرعت شارژ یک مدل مشخص کافی نیستند.

۵ برداشت نادرست درباره سازگاری شارژ

چرا سازندگان گوشی از فناوری‌های شارژ اختصاصی استفاده می‌کنند؟

استانداردهایی مانند USB Power Delivery (USB PD) چارچوبی مشترک برای ارتباط و انتقال توان میان دستگاه‌ها و شارژرهای سازگار فراهم می‌کنند. در کنار آن‌ها، برخی سازندگان فناوری‌های اختصاصی خود را توسعه داده‌اند؛ از جمله VOOC و SUPERVOOC در محصولات اوپو و وان‌پلاس، Xiaomi HyperCharge و فناوری‌های شارژ سریع اختصاصی دیگر سازندگان.

هدف از این فناوری‌ها فقط افزایش عدد وات روی آداپتور نیست. در بعضی طراحی‌ها، آداپتور، کابل، مدار تبدیل توان، کنترل جریان و آرایش باتری به‌صورت هماهنگ طراحی می‌شوند. به همین دلیل، دستیابی به حداکثر سرعت ممکن است به تجهیزات سازگار با همان پیاده‌سازی نیاز داشته باشد؛ هرچند گوشی بتواند با استانداردهای عمومی نیز شارژ شود.

استاندارد عمومی چه تفاوتی با فناوری اختصاصی دارد؟

استاندارد عمومی، قواعد مشترکی برای ارتباط و انتقال توان تعیین می‌کند تا دستگاه‌ها و منابع تغذیه سازگار بتوانند حالت‌های قابل استفاده را مشخص کنند. برای مثال، USB PD به گوشی و شارژر اجازه می‌دهد درباره حالت توان مناسب توافق کنند.

فناوری اختصاصی ممکن است علاوه بر روش ارتباطی، به طراحی ویژه آداپتور، کابل، مدار شارژ یا آرایش باتری متکی باشد. بنابراین، نام تجاری یک فناوری را نباید معادل یک استاندارد عمومی یا مجموعه‌ای ثابت از پروفایل‌های توان دانست.

اختصاصی‌بودن به‌خودی‌خود به معنی سرعت بیشتر، ایمنی بالاتر یا بازده بهتر نیست؛ چنین مقایسه‌ای به طراحی واقعی و نتایج آزمون‌های قابل مقایسه نیاز دارد. همچنین فناوری اختصاصی لزوماً با استانداردهای عمومی ناسازگار نیست؛ بعضی گوشی‌ها و شارژرها از چند روش شارژ پشتیبانی می‌کنند.

برای بررسی سازگاری شارژ سریع، به چه سه پرسشی پاسخ دهیم؟

هنگام ارزیابی یک ترکیب گوشی، شارژر و کابل، این سه پرسش را جداگانه بررسی کنید:

این تفکیک از دو نتیجه‌گیری اشتباه جلوگیری می‌کند: شارژر ۱۰۰ واتی الزاماً گوشی را با توان ۱۰۰ وات شارژ نمی‌کند و شارژر عمومی نیز الزاماً کند نیست. برای ارزیابی دقیق، مشخصات مدل گوشی، حالت‌های خروجی آداپتور و الزامات کابل را بررسی کنید و نتیجه آزمون را فقط در محدوده شرایط ثبت‌شده تفسیر کنید.

VOOC و SUPERVOOC اوپو و وان‌پلاس چگونه کار می‌کنند؟

VOOC و SUPERVOOC خانواده‌هایی از فناوری‌های شارژ سریع هستند که اوپو توسعه داده و در محصولات این شرکت و برخی گوشی‌های وان‌پلاس به کار رفته‌اند. وان‌پلاس در نسل‌های مختلف از نام‌هایی مانند Dash Charge، Warp Charge و SUPERVOOC استفاده کرده است؛ اما شباهت نام‌ها یا ارتباط میان این خانواده‌ها به معنی یکسان‌بودن مشخصات فنی تمام مدل‌ها نیست.

در برخی پیاده‌سازی‌های این خانواده، آداپتور، کابل، مدار شارژ و باتری با یکدیگر هماهنگ شده‌اند. ترکیب ولتاژ و جریان و معماری داخلی نیز در نسل‌های مختلف تغییر کرده است؛ بنابراین، برای شناخت قابلیت واقعی باید نسل و مدل مشخص گوشی را بررسی کرد.

ولتاژ، جریان و مدار شارژ در نسل‌های مختلف چه نقشی دارند؟

توان الکتریکی از حاصل‌ضرب ولتاژ در جریان به دست می‌آید؛ بنابراین، می‌توان برای انتقال توان مشخص از ترکیب‌های متفاوت ولتاژ و جریان استفاده کرد. در برخی نسل‌های VOOC، انتقال توان با ولتاژ نسبتاً پایین و جریان بالا یکی از ویژگی‌های طراحی بوده است.

انتقال جریان بالا به کابل، اتصالات و مسیرهای الکتریکی مناسب نیاز دارد؛ زیرا مقاومت مسیر باعث افت ولتاژ و تولید گرما می‌شود. به همین دلیل، مشخصات کابل و آداپتور بخشی از طراحی سامانه شارژ هستند و توان اسمی به‌تنهایی برای ارزیابی سازگاری کافی نیست.

در بعضی پیاده‌سازی‌های این خانواده از مدار Charge Pump نیز استفاده شده است. این مدار می‌تواند بخشی از تبدیل ولتاژ را بر عهده بگیرد، اما نوع و تعداد مبدل‌ها و نحوه استفاده از آن‌ها به طراحی همان محصول وابسته است.

چرا مشخصات SUPERVOOC باید برای هر نسل جداگانه بررسی شود؟

توان قابل پشتیبانی، ترکیب ولتاژ و جریان، نوع آداپتور و کابل و معماری باتری ممکن است میان مدل‌ها و نسل‌های VOOC و SUPERVOOC متفاوت باشد. برای مثال، ترکیب ۱۰ ولت و ۶٫۵ آمپر در SUPERVOOC 2.0 به یک پیاده‌سازی ۶۵ واتی مشخص مربوط است؛ این مشخصات را نمی‌توان به نسخه‌های ۸۰، ۱۰۰، ۱۵۰ یا ۲۴۰ واتی تعمیم داد.

گزارش‌های کاربران اوپو و وان‌پلاس نیز نمونه‌هایی از تفاوت رفتار شارژرهای متفرقه را نشان می‌دهند. در برخی گزارش‌ها، گوشی با شارژر عمومی پرتوان شارژ شده، اما حالت اختصاصی مورد انتظار فعال نشده است. تفاوت پروفایل خروجی، کابل یا پشتیبانی از حالت الکتریکی موردنیاز می‌تواند از عوامل احتمالی باشد؛ بااین‌حال، تجربه یک کاربر علت هر مورد را به‌طور قطعی مشخص نمی‌کند.

برای ارزیابی یک ترکیب واقعی، باید توان اعلام‌شده آداپتور، حالت شارژ فعال‌شده و عملکرد اندازه‌گیری‌شده را از هم جدا کرد.

Xiaomi HyperCharge و فناوری‌های شارژ شیائومی چه تفاوتی دارند؟

شیائومی در نسل‌های مختلف گوشی‌های خود از نام‌هایی مانند Mi Turbo Charge، Turbo Charge و Xiaomi HyperCharge برای معرفی قابلیت‌های شارژ سریع استفاده کرده است. این نام‌ها لزوماً به یک پروتکل واحد با مشخصات ثابت اشاره نمی‌کنند؛ توان قابل پشتیبانی، تجهیزات موردنیاز و معماری شارژ می‌تواند میان مدل‌ها متفاوت باشد.

برای نمونه، شیائومی در توضیحات فنی شارژ ۱۲۰ واتی Xiaomi 11T Pro به طراحی اختصاصی، دو مدار Charge Pump و سازوکارهای مرتبط با باتری و مدیریت حرارت اشاره کرده است. این مثال به معماری همان مدل مربوط است و نباید بدون شواهد فنی به تمام گوشی‌های شیائومی، ردمی و پوکو تعمیم داده شود.

برای فعال‌شدن شارژ سریع شیائومی، چه چیزهایی باید سازگار باشند؟

برای استفاده از یک حالت شارژ اختصاصی، گوشی و آداپتور باید از حالت الکتریکی موردنیاز پشتیبانی کنند و کابل نیز باید شرایط لازم را فراهم کند. توان اسمی بالای یک شارژر عمومی به‌تنهایی برای فعال‌شدن حالت اختصاصی کافی نیست.

کابل USB-C با رتبه توان ۱۰۰ یا ۲۴۰ وات الزاماً تمام حالت‌های اختصاصی شیائومی را فعال نمی‌کند؛ رتبه توان کابل در چارچوب مشخصات مربوط، به‌تنهایی سازگاری با هر فناوری اختصاصی را اثبات نمی‌کند.

نوع درگاه نیز میان مدل‌ها متفاوت است. بعضی آداپتورها از USB-A و کابل USB-A به USB-C استفاده می‌کنند و برخی دیگر از اتصال USB-C بهره می‌برند. بنابراین، از روی شکل درگاه یا نام HyperCharge نمی‌توان پروتکل و کابل موردنیاز را به‌طور قطعی تعیین کرد.

گزارش‌های کاربران درباره شارژرهای USB PD و PPS متفرقه برای گوشی‌های شیائومی یکسان نیستند. برخی از شارژشدن گوشی بدون دستیابی به حداکثر توان اختصاصی گفته‌اند و برخی دیگر از عملکرد مناسب ترکیب‌های متفرقه گزارش داده‌اند. این تجربه‌ها به مدل گوشی، آداپتور، کابل و شرایط آزمون مربوط‌اند و نتیجه‌ای قطعی درباره تمام محصولات شیائومی ارائه نمی‌کنند.

عدد وات و نشانگر HyperCharge چه چیزی را ثابت می‌کنند؟

عدد وات روی آداپتور، حداکثر توان اعلام‌شده برای حالت‌های پشتیبانی‌شده آن را نشان می‌دهد، نه توان قطعی دریافتی هر گوشی. نمایش عبارت HyperCharge نیز به‌تنهایی مقدار دقیق توان لحظه‌ای، انرژی ذخیره‌شده در باتری یا معماری مدار داخلی را مشخص نمی‌کند.

برای شناخت قابلیت‌های یک گوشی شیائومی، مشخصات همان مدل و نسل را بررسی کنید. نام HyperCharge، عدد وات یا نشانگر روی صفحه به‌تنهایی برای تعیین پروتکل، نوع مدار یا توان واقعی کافی نیست.

فناوری‌های شارژ سریع سامسونگ چه تفاوتی دارند؟

سامسونگ در نسل‌های مختلف گوشی‌های گلکسی از نام‌هایی مانند Adaptive Fast Charging (AFC)، Super Fast Charging (SFC) و Super Fast Charging 2.0 استفاده کرده است. این نام‌ها به حالت‌ها و نسل‌های متفاوت شارژ اشاره دارند و نباید آن‌ها را صرفاً بر اساس عدد وات یا ظاهر نشانگر شارژ، یک فناوری واحد در نظر گرفت.

در برخی مدل‌های جدیدتر، USB Power Delivery و قابلیت PPS در فعال‌شدن حالت‌های SFC نقش دارند. پشتیبانی از USB PD به‌تنهایی برای دستیابی به همه حالت‌های شارژ سریع سامسونگ کافی نیست؛ مشخصات گوشی و خروجی شارژر باید با یکدیگر مطابقت داشته باشند.

Adaptive Fast Charging (AFC) چیست؟

Adaptive Fast Charging یا AFC نام فناوری شارژ سریع سامسونگ در بخشی از نسل‌های قدیمی‌تر گوشی‌های گلکسی است. این فناوری در بسیاری از محصولات سازگار در رده شارژ سریع حدود ۱۵ وات شناخته می‌شود؛ بااین‌حال، توان قابل استفاده به مدل گوشی و آداپتور بستگی دارد و نباید این مقدار را به تمام دستگاه‌های پشتیبانی‌کننده از AFC تعمیم داد.

پشتیبانی شارژر از AFC نیز به‌تنهایی نشان نمی‌دهد که می‌تواند حالت Super Fast Charging مبتنی بر USB PD و PPS را فعال کند. یک گوشی قدیمی‌تر گلکسی ممکن است با شارژر جدیدتر شارژ شود، اما سرعت آن به پروتکل‌های مشترک میان گوشی و شارژر وابسته است.

Super Fast Charging چگونه از USB PD و PPS استفاده می‌کند؟

Super Fast Charging یا SFC در مدل‌های سازگار از قابلیت‌های USB Power Delivery و PPS استفاده می‌کند. PPS مخفف Programmable Power Supply است و امکان تنظیم پویاتر ولتاژ و جریان را در محدوده‌های مجاز فراهم می‌کند. این قابلیت به گوشی و آداپتور سازگار اجازه می‌دهد نقطه کاری را با توجه به شرایط شارژ تنظیم کنند.

شارژرهای رسمی سامسونگ در رده ۲۵ وات، از جمله مدل‌های سازگار با SFC، از USB PD و محدوده‌های PPS پشتیبانی می‌کنند. بااین‌حال، وجود عبارت PD روی شارژر کافی نیست؛ محدوده PPS و جریان قابل ارائه نیز باید با نیاز گوشی مطابقت داشته باشد.

پشتیبانی از PPS به‌تنهایی تضمین نمی‌کند که گوشی در تمام مدت با حداکثر توان شارژ شود. سطح شارژ، دما و محدودیت‌های مدار شارژ می‌توانند توان دریافتی را تغییر دهند.

Super Fast Charging 2.0 به چه شارژر و کابلی نیاز دارد؟

Super Fast Charging 2.0 در برخی مدل‌های گلکسی، از جمله دستگاه‌های سازگار با شارژ ۴۵ واتی، به کار می‌رود. فعال‌شدن این حالت فقط به استفاده از آداپتور ۴۵ واتی وابسته نیست؛ گوشی و شارژر باید از پروفایل‌های موردنیاز پشتیبانی کنند و کابل نیز باید با شرایط همان پیاده‌سازی سازگار باشد.

در بعضی نسل‌ها و ترکیب‌های رسمی سامسونگ، استفاده از کابل سازگار با جریان ۵ آمپر برای SFC 2.0 لازم بوده است؛ اما این شرط را نباید به تمام مدل‌ها تعمیم داد. مشخصات نسل‌های مختلف یکسان نیستند و برای برخی مدل‌های جدیدتر، از جمله بعضی دستگاه‌های خانواده Galaxy S25، شرایط متفاوتی اعلام شده است. الزامات کابل و شارژر را باید برای مدل دقیق گوشی بررسی کرد.

پروفایل‌های خروجی آداپتور نیز اهمیت دارند. برای نمونه، شارژرهای ۲۵ واتی EP-T2510 و ۴۵ واتی EP-T4511 محدوده‌های خروجی یکسانی ندارند. در شارژرهای چنددرگاهی نیز استفاده هم‌زمان از چند خروجی ممکن است توان قابل ارائه به یک درگاه را تغییر دهد.

گزارش‌های کاربران گلکسی نشان می‌دهد که وجود PPS در مشخصات یک شارژر متفرقه همیشه به فعال‌شدن SFC 2.0 منجر نمی‌شود. برخی کاربران گزارش کرده‌اند که شارژرهای دارای توان اسمی بالا، حالت شارژ سریع‌تری با توان کمتر را فعال می‌کنند. این گزارش‌ها لزوم بررسی پروفایل‌های خروجی و شرایط کابل را نشان می‌دهند، اما علت هر مورد یا عملکرد همه شارژرهای متفرقه را اثبات نمی‌کنند.

سایر خانواده‌های شارژ سریع چه جایگاهی دارند؟

در کنار اوپو، وان‌پلاس، شیائومی و سامسونگ، سازندگان دیگری نیز خانواده‌های شارژ سریع خود را توسعه داده‌اند. Huawei SuperCharge، HONOR SuperCharge و Motorola TurboPower از نمونه‌های شناخته‌شده‌اند. Quick Charge، Pump Express و UFCS نیز در دستگاه‌ها و شارژرهای مختلف دیده می‌شوند. قابلیت‌های هر خانواده به نسل و پیاده‌سازی مشخص وابسته است.

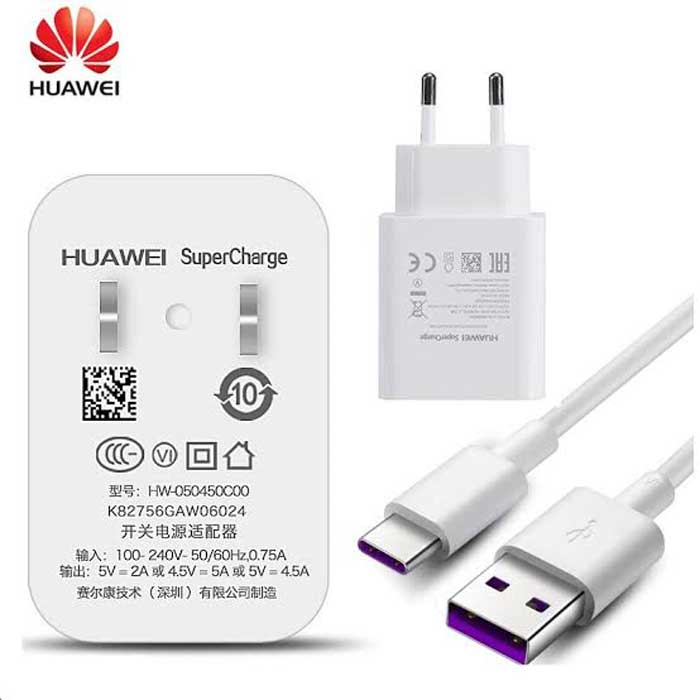

Huawei SuperCharge و HONOR SuperCharge چه تفاوتی دارند؟

Huawei SuperCharge در نسل‌های مختلف با توان‌ها و ترکیب‌های ولتاژ و جریان متفاوت عرضه شده است. در مشخصات رسمی محصولات هواوی، نمونه‌هایی با توان‌های ۲۲٫۵، ۴۰، ۵۵، ۶۶، ۸۸ و ۱۰۰ وات دیده می‌شود. این اعداد به معنی وجود یک پروتکل ثابت با توان‌های قابل تعویض در تمام گوشی‌ها نیستند؛ هر مدل فقط از حالت‌هایی پشتیبانی می‌کند که برای همان پیاده‌سازی تعریف شده‌اند.

برخی شارژرهای جدیدتر هواوی علاوه بر SuperCharge از پروتکل‌های عمومی مانند USB PD، PPS، Quick Charge یا UFCS نیز پشتیبانی می‌کنند. پشتیبانی هم‌زمان از چند پروتکل می‌تواند دامنه سازگاری را افزایش دهد، اما حداکثر توان اختصاصی را برای هر گوشی تضمین نمی‌کند.

HONOR SuperCharge نیز در مدل‌های مختلف با توان‌ها و شرایط متفاوت عرضه شده است. برای نمونه، در برخی آداپتورهای ۶۶ و ۱۰۰ واتی HONOR، استفاده از کابل سازگار با جریان ۶ آمپر و پشتیبانی گوشی از مشخصات مربوط برای دستیابی به حداکثر توان اعلام‌شده لازم است. این شرط را نباید به تمام محصولات HONOR تعمیم داد.

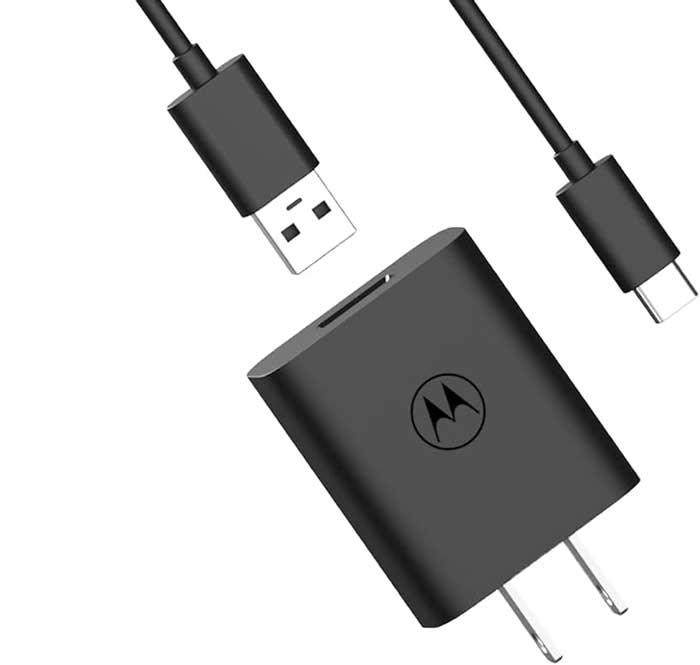

Motorola TurboPower چگونه با استانداردهای عمومی ارتباط دارد؟

TurboPower نامی است که موتورولا برای معرفی قابلیت‌ها و تجهیزات شارژ سریع خود به کار می‌برد. این خانواده در مدل‌های مختلف با توان‌های متفاوت عرضه شده و بعضی شارژرهای USB-C جدیدتر آن از USB Power Delivery نیز پشتیبانی می‌کنند. بنابراین، نباید TurboPower را در تمام نسل‌ها پروتکلی اختصاصی و مستقل از استانداردهای عمومی فرض کرد.

برای نمونه، شارژر رسمی ۶۸ واتی TurboPower موتورولا از USB PD پشتیبانی می‌کند و خروجی‌های مشخصی برای حالت‌های مختلف دارد. بااین‌حال، توان ۶۸ وات فقط برای دستگاه‌هایی قابل دستیابی است که از حالت خروجی مناسب پشتیبانی کنند. مشخصات رسمی موتورولا نیز میان مدل‌هایی که می‌توانند از توان کامل استفاده کنند و دستگاه‌هایی که با توان پایین‌تری شارژ می‌شوند، تفاوت قائل می‌شود.

Quick Charge، Pump Express و UFCS چه جایگاهی دارند؟

این خانواده‌ها را باید بر اساس نسخه و قابلیت‌های پشتیبانی‌شده بررسی کرد، نه صرفاً نام فناوری یا برند تراشه.

اگر اطلاعات عمومی کافی درباره معماری داخلی یک مدل منتشر نشده باشد، نباید صرفاً از روی نام فناوری درباره نوع مبدل یا سازوکار دقیق شارژ نتیجه‌گیری کرد.

خانواده‌های اصلی شارژ سریع چه تفاوت‌هایی دارند؟

جدول زیر تفاوت‌های کلی این خانواده‌ها را نشان می‌دهد؛ نه رتبه‌بندی سرعت یا بازده آن‌ها را. برای مقایسه عملکرد، باید مشخصات مدل‌های دقیق و نتایج آزمون‌های قابل‌مقایسه در دسترس باشد.

مدار شارژ گوشی چگونه انرژی ورودی را مدیریت می‌کند؟

پس از اتصال شارژر، انرژی الکتریکی بدون کنترل مستقیماً وارد باتری نمی‌شود. گوشی باید منبع تغذیه را شناسایی کند، در صورت نیاز درباره حالت توان قابل‌استفاده مذاکره کند، مسیر ورودی را مدیریت کند و انرژی را با شرایط مناسب در اختیار مدار شارژ قرار دهد.

این وظایف میان بخش‌هایی مانند کنترلر USB-C، مدارهای حفاظتی، آی‌سی شارژ و سامانه مدیریت توان تقسیم می‌شوند. معماری گوشی‌ها یکسان نیست؛ ممکن است چند وظیفه در یک تراشه ادغام شده باشند یا به قطعات جداگانه سپرده شوند. برای درک این معماری باید میان **ارتباط با شارژر، مدیریت مسیر ورودی، تبدیل ولتاژ و کنترل شارژ باتری** تمایز گذاشت.

مسیر ورودی توان از درگاه تا باتری

مسیر شارژ را می‌توان به پنج مرحله مفهومی تقسیم کرد. این ترتیب برای توضیح عملکرد سیستم است و الزاماً محل فیزیکی قطعات روی برد یا ترتیب دقیق همه مراحل در هر گوشی را نشان نمی‌دهد.

1. درگاه و مسیر ورودی: اتصال الکتریکی میان شارژر و گوشی برقرار می‌شود. در USB-C، مسیر VBUS انرژی را منتقل می‌کند و خطوط CC در تشخیص اتصال و ارتباط‌های مربوط به قابلیت‌های تغذیه نقش دارند.
2. تشخیص منبع و Power Negotiation: گوشی و شارژر حالت تغذیه قابل‌استفاده را مشخص می‌کنند. در USB PD، کنترلرهای دو طرف از طریق ارتباط روی خطوط CC درباره پروفایل توان توافق می‌کنند؛ روش تشخیص و مذاکره در پروتکل‌های دیگر ممکن است متفاوت باشد.

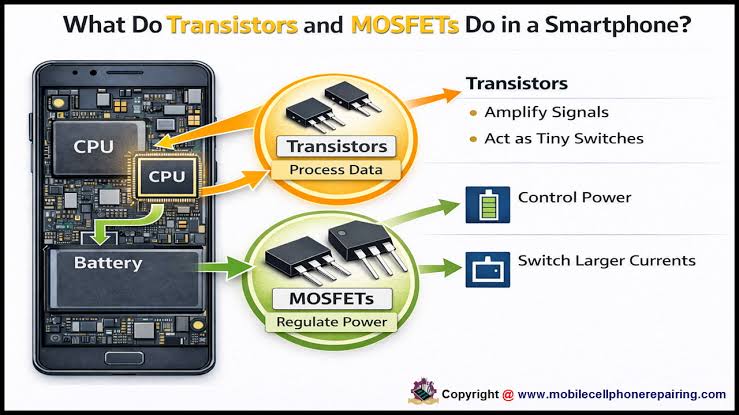

3. مدیریت و حفاظت ورودی: مدارهای ورودی و کلیدهای الکترونیکی مسیر توان را کنترل می‌کنند و بسته به طراحی می‌توانند در برابر اضافه‌ولتاژ، اضافه‌جریان یا اتصال کوتاه واکنش نشان دهند.
4. تبدیل و تنظیم توان: در صورت نیاز، ولتاژ ورودی با مبدل‌های الکترونیکی به محدوده مناسب مرحله بعدی تبدیل می‌شود. این کار ممکن است با مبدل‌های سوئیچینگ سلفی، مدارهای خازنی مانند Charge Pump یا ترکیبی از آن‌ها انجام شود.
5. کنترل شارژ باتری: مدار شارژ، ولتاژ و جریان را در محدوده مجاز تنظیم می‌کند و با استفاده از اطلاعاتی مانند ولتاژ باتری، جریان و دما، فرایند شارژ را مدیریت می‌کند.

تفاوت PMIC، آی‌سی شارژ و کنترلر USB PD

PMIC، آی‌سی شارژ و کنترلر USB PD وظایف مرتبط اما متمایزی دارند. مرز دقیق عملکرد آن‌ها به طراحی گوشی و میزان یکپارچه‌سازی تراشه‌ها وابسته است.

PMIC؛ مدیریت توان بخش‌های مختلف گوشی

PMIC مخفف Power Management Integrated Circuit و به‌معنی مدار مجتمع مدیریت توان است. این بخش، بسته به طراحی، ولتاژهای موردنیاز پردازنده، حافظه و دیگر مدارهای گوشی را مدیریت می‌کند و ممکن است بخشی از وظایف مرتبط با شارژ را نیز بر عهده داشته باشد.

PMIC لزوماً همان تراشه‌ای نیست که تمام جریان شارژ باتری را مستقیماً تنظیم می‌کند. در بعضی گوشی‌ها، کنترل شارژ باتری در آی‌سی مستقل انجام می‌شود؛ در برخی دیگر، تعدادی از این وظایف در تراشه‌ای یکپارچه قرار دارند.

Battery Charger IC؛ کنترل فرایند شارژ باتری

آی‌سی شارژ باتری مسئول بخشی از کنترل و تنظیم جریان و ولتاژ شارژ است. بسته به مدل، این تراشه می‌تواند جریان ورودی یا باتری را مدیریت کند، پارامترهای الکتریکی را پایش کند، مسیر توان را کنترل کند یا یک یا چند مرحله تبدیل ولتاژ را انجام دهد.

برخی آی‌سی‌های شارژ از مبدل Buck، برخی از Buck-Boost و برخی از توپولوژی‌های دیگر استفاده می‌کنند. در معماری‌های شارژ سریع نیز ممکن است Charge Pump به‌صورت یکپارچه یا در بخشی جداگانه از مسیر توان قرار بگیرد. (عنوان «آی‌سی شارژ» به‌تنهایی نوع مبدل، حداکثر توان یا عملکرد واقعی گوشی را مشخص نمی‌کند.)

USB PD Controller؛ مدیریت ارتباط و توافق توان

کنترلر USB Power Delivery مسئول مدیریت ارتباط مربوط به پروتکل USB PD است. این کنترلر قابلیت‌های منبع تغذیه و دستگاه را پردازش می‌کند و در انتخاب حالت توان قابل‌استفاده نقش دارد.

کنترلر PD به‌تنهایی انرژی را برای شارژ سلول باتری تبدیل نمی‌کند؛ این کار به مدارهای قدرت و شارژ وابسته است. کنترلر ارتباط و آی‌سی شارژ ممکن است دو قطعه مستقل باشند یا بخشی از قابلیت‌های آن‌ها در یک تراشه ادغام شده باشد.

این جدول نقش‌های مفهومی را از یکدیگر جدا می‌کند. در محصول واقعی ممکن است چند وظیفه در یک تراشه ادغام شده باشند یا یک وظیفه میان چند قطعه تقسیم شود. برای تعیین عملکرد دقیق یک قطعه باید شماره مدل، دیتاشیت و معماری همان دستگاه بررسی شود.

تقسیم وظایف شارژر و گوشی در فرایند شارژ

شارژر و گوشی دو بخش مکمل سامانه شارژ هستند. شارژر برق ورودی را به خروجی DC تبدیل می‌کند و حالت‌های تغذیه پشتیبانی‌شده خود را ارائه می‌دهد. گوشی قابلیت‌های قابل‌استفاده را تشخیص می‌دهد، در صورت نیاز Power Negotiation (بررسی توان) را انجام می‌دهد و انرژی دریافتی را برای مدارهای داخلی و باتری مدیریت می‌کند.

این تقسیم وظایف در عیب‌یابی نیز اهمیت دارد. برای مثال، خرابی درگاه USB-C، برد فرعی شارژ یا مسیرهای اتصال می‌تواند بر رفتار دستگاه اثر بگذارد. اگر گوشی با یک منبع تغذیه شارژ شود اما با منبع دیگر رفتار متفاوتی داشته باشد، این مشاهده به‌تنهایی علت را مشخص نمی‌کند؛ سازگاری منبع، مسیر اتصال و مدار شارژ باید جداگانه بررسی شوند.

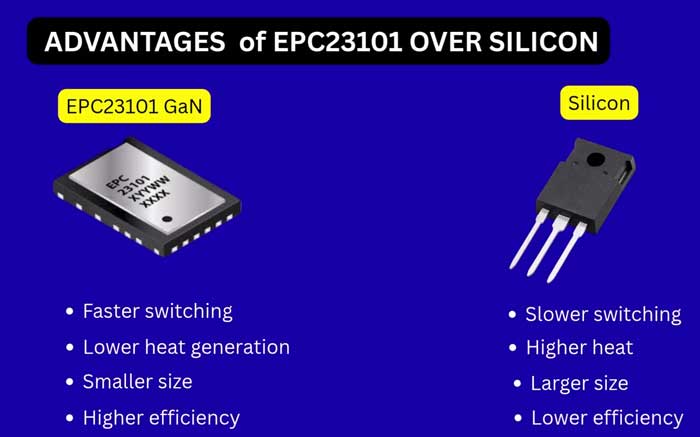

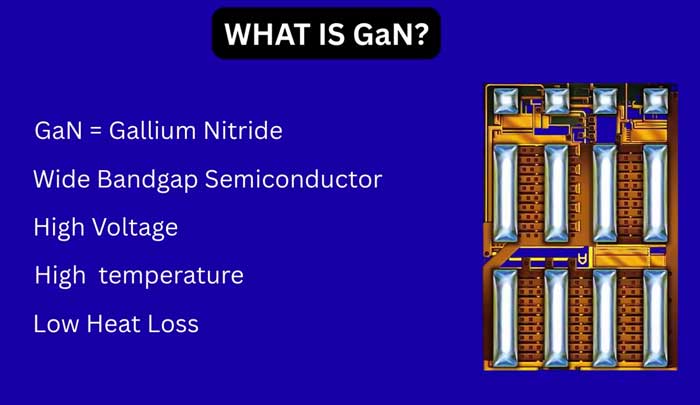

شارژر GaN چیست و چه تفاوتی با شارژر سیلیکونی دارد؟

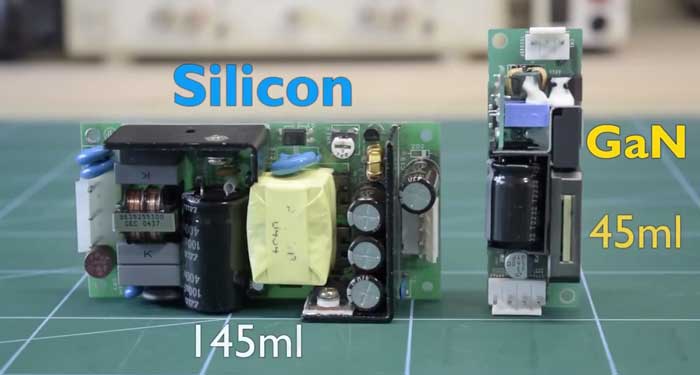

بعضی شارژرها با وجود توان خروجی مشابه، ابعاد کوچک‌تری دارند. یکی از فناوری‌هایی که به طراحی شارژرهای فشرده و پرتوان کمک می‌کند، نیترید گالیوم (Gallium Nitride یا GaN) است. این ماده در ساخت قطعات نیمه‌رسانای قدرت به کار می‌رود و در طراحی مناسب می‌تواند تلفات کلیدزنی را کاهش دهد و امکان استفاده از فرکانس‌های بالاتر را فراهم کند.

تفاوت شارژر GaN با شارژر سیلیکونی عمدتاً به قطعات قدرت و طراحی مدار تبدیل انرژی داخل آداپتور مربوط است، نه به یک پروتکل شارژ متفاوت. استفاده از GaN می‌تواند به کوچک‌تر شدن مدار و افزایش چگالی توان کمک کند؛ اما به‌تنهایی تضمین‌کننده ابعاد کمتر، بازده بالاتر، دمای پایین‌تر یا سرعت شارژ بیشتر نیست.

GaN چگونه به کاهش تلفات و کوچک‌شدن شارژر کمک می‌کند؟

در شارژرهای سوئیچینگ، ترانزیستورهای قدرت با روشن و خاموش‌شدن مکرر، انتقال انرژی را کنترل می‌کنند. بخشی از انرژی در زمان عبور جریان از قطعه و بخشی هنگام تغییر وضعیت آن تلف می‌شود؛ این موارد به‌ترتیب در گروه تلفات هدایت و تلفات کلیدزنی قرار می‌گیرند. مقدار تلفات به ویژگی‌های قطعه و شرایط کاری، از جمله جریان، ولتاژ و فرکانس، وابسته است.

ترانزیستورهای GaN به‌دلیل ویژگی‌های الکتریکی خود می‌توانند در طراحی مناسب، تلفات کلیدزنی کمتری داشته باشند و با فرکانس بالاتری کار کنند. افزایش فرکانس در بسیاری از مبدل‌های سوئیچینگ امکان استفاده از قطعات مغناطیسی کوچک‌تر، مانند ترانسفورماتور و سلف، را فراهم می‌کند. ترکیب این قابلیت‌ها با طراحی مناسب سایر اجزای مدار می‌تواند به ساخت شارژری کوچک‌تر با توان خروجی بالا منجر شود.

البته افزایش فرکانس همیشه به معنی بهبود عملکرد نیست. تلفات برخی اجزای دیگر ممکن است افزایش پیدا کند و کنترل نویز الکترومغناطیسی (EMI)، طراحی مدار راه‌انداز و مدیریت حرارت نیز به توجه بیشتری نیاز داشته باشد. ابعاد نهایی شارژر علاوه بر نوع ترانزیستور، به طراحی مدار، قطعات مغناطیسی، فیلترها، عایق‌کاری و الزامات ایمنی وابسته است.

آیا شارژر GaN بازده بالاتر و دمای پایین‌تری دارد؟

GaN می‌تواند در طراحی مناسب به کاهش تلفات و افزایش بازده کمک کند، اما مقایسه معتبر باید بر اساس اندازه‌گیری توان ورودی و خروجی در شرایط مشخص انجام شود. بازده از تقسیم توان خروجی بر توان ورودی به دست می‌آید و اختلاف این دو مقدار، تلفات کل منبع تغذیه را نشان می‌دهد.

برای نمونه، در یک آزمایش فنی روی دو منبع تغذیه با توان نامی حدود ۵۰ وات، بازده نمونه سیلیکونی در بار کامل حدود ۸۵ درصد و بازده نمونه GaN حدود ۹۲ درصد گزارش شده است. اگر توان خروجی هر دو را دقیقاً ۵۰ وات فرض کنیم، برای تولید این توان، نمونه با بازده ۸۵ درصد به حدود ۵۸٫۸ وات توان ورودی و نمونه با بازده ۹۲ درصد به حدود ۵۴٫۳ وات نیاز دارد. تلفات محاسباتی آن‌ها در این فرض به‌ترتیب حدود ۸٫۸ و ۴٫۳ وات است.

این محاسبه فقط اختلاف بازده گزارش‌شده در همان آزمایش را توضیح می‌دهد؛ اعداد آن را نمی‌توان به همه شارژرهای سیلیکونی و GaN تعمیم داد. اگر طراحی دو منبع تغذیه یکسان نباشد، اختلاف عملکرد را نیز نمی‌توان فقط به جنس ترانزیستور نسبت داد؛ یکسوسازی، کنترلر، قطعات جانبی، توپولوژی مدار و چیدمان اجزا هم بر نتیجه اثر می‌گذارند.

دمای بدنه نیز به‌تنهایی معیار کافی برای مقایسه نیست. دمای اندازه‌گیری‌شده به توان خروجی، مدت کارکرد، دمای محیط، محل سنجش و طراحی محفظه بستگی دارد. حتی اگر یک شارژر تلفات کمتری داشته باشد، نمی‌توان بدون آزمون نتیجه گرفت که بدنه آن در همه شرایط خنک‌تر خواهد بود. دمای آداپتور نیز با دمای گوشی یا باتری یکسان نیست.

هنگام انتخاب شارژر GaN چه نکاتی را باید در نظر گرفت؟

فناوری GaN می‌تواند برای شارژرهای جمع‌وجور، آداپتورهای پرتوان و شارژرهای چنددرگاهی مفید باشد؛ به‌ویژه زمانی که هدف، ارائه توان بالا در حجم محدود است. بااین‌حال، کیفیت ساخت، طراحی حرارتی، مدارهای حفاظتی و عملکرد محصول کامل همچنان اهمیت دارند. درج عبارت GaN روی بسته‌بندی، به‌تنهایی کیفیت، ایمنی، دوام یا بازده شارژر را ثابت نمی‌کند.

همچنین GaN یک استاندارد یا پروتکل شارژ نیست و به‌خودی‌خود سرعت شارژ گوشی را افزایش نمی‌دهد. سرعت واقعی به توان قابل‌استفاده، پروتکل پشتیبانی‌شده، سازگاری شارژر و کابل، قابلیت‌های مدار شارژ گوشی و محدودیت‌های حرارتی دستگاه وابسته است. بنابراین، یک شارژر GaN پرتوان لزوماً گوشی‌ای را که از همان توان یا پروتکل پشتیبانی نمی‌کند، سریع‌تر شارژ نخواهد کرد.

مبدل‌های Buck، Boost و Buck-Boost چه وظیفه‌ای در مدار شارژ دارند؟

ولتاژ ورودی در مدار شارژ گوشی همیشه با ولتاژ موردنیاز مرحله بعدی برابر نیست. بسته به معماری دستگاه، ممکن است لازم باشد ولتاژ جریان مستقیم (DC) کاهش یابد، افزایش پیدا کند یا در محدوده کاری مشخصی هر دو حالت امکان‌پذیر باشد. مبدل‌های Buck، Boost و Buck-Boost برای انجام این تبدیل‌ها به کار می‌روند.

این مبدل‌ها معمولاً از خانواده مدارهای سوئیچینگ هستند؛ یعنی با کنترل کلیدهای الکترونیکی و استفاده از قطعاتی مانند سلف و خازن، انتقال انرژی از ورودی به خروجی را مدیریت می‌کنند. انتخاب توپولوژی به محدوده ولتاژ و جریان، توان موردنیاز، بازده، محدودیت فضا و شرایط حرارتی بستگی دارد.

مبدل‌های Buck، Boost و Buck-Boost چگونه ولتاژ را تغییر می‌دهند؟

تفاوت اصلی این سه توپولوژی در رابطه میان ولتاژ ورودی و خروجی است. هرکدام برای محدوده مشخصی از شرایط کاری طراحی می‌شوند و کاربرد آن‌ها به نیاز مدار وابسته است.

مبدل Buck؛ کاهش ولتاژ DC

مبدل Buck برای کاهش ولتاژ DC به کار می‌رود. کنترلر با تنظیم عملکرد کلیدهای الکترونیکی، انرژی منتقل‌شده به خروجی را مدیریت می‌کند و سلف و خازن در شکل‌گیری ولتاژ و جریان خروجی نقش دارند.

این مبدل فقط در شارژ باتری کاربرد ندارد و در بسیاری از ریل‌های تغذیه پردازنده و دیگر مدارهای گوشی نیز استفاده می‌شود. وجود یک Buck در دستگاه به‌تنهایی نشان نمی‌دهد که همان مبدل مستقیماً مسئول شارژ باتری است.

مبدل Boost؛ افزایش ولتاژ DC

مبدل Boost برای افزایش ولتاژ DC ورودی استفاده می‌شود. در این توپولوژی، انرژی در بخشی از چرخه سوئیچینگ در سلف ذخیره و سپس به خروجی منتقل می‌شود؛ به همین دلیل ولتاژ خروجی می‌تواند از ولتاژ ورودی بیشتر باشد.

Boost در سامانه‌های تغذیه مختلف کاربرد دارد، اما استفاده از آن در گوشی به نیاز طراحی وابسته است. نام این مبدل به‌تنهایی نشان نمی‌دهد که دستگاه از یک پروتکل شارژ سریع مشخص پشتیبانی می‌کند.

مبدل Buck-Boost؛ کاهش یا افزایش ولتاژ

مبدل Buck-Boost برای شرایطی مناسب است که ولتاژ ورودی ممکن است بالاتر یا پایین‌تر از ولتاژ موردنیاز خروجی باشد. بسته به نوع پیاده‌سازی، این مدار می‌تواند در محدوده کاری خود ولتاژ را کاهش دهد، افزایش دهد یا میان این دو حالت جابه‌جا شود.

این انعطاف در طراحی‌هایی که با محدوده‌های متفاوت ولتاژ ورودی و خروجی سروکار دارند مفید است. بااین‌حال، همه گوشی‌های مجهز به USB PD الزاماً از Buck-Boost استفاده نمی‌کنند؛ توپولوژی نهایی به معماری همان دستگاه بستگی دارد.

تفاوت مبدل‌های سلفی با Charge Pump چیست؟

مبدل‌های Buck، Boost و بسیاری از مدارهای Buck-Boost از سلف برای انتقال انرژی استفاده می‌کنند. در مقابل، Charge Pump یا مبدل خازنی سوئیچ‌شونده، با اتصال کنترل‌شده خازن‌ها و کلیدهای الکترونیکی، بار الکتریکی را میان بخش‌های مدار جابه‌جا می‌کند.

Charge Pump در برخی معماری‌های شارژ سریع برای تبدیل ولتاژ با نسبت مشخص به کار می‌رود. برای نمونه، در مداری با نسبت تبدیل ۲ به ۱، ولتاژ ورودی می‌تواند در شرایط مناسب تقریباً به نصف کاهش یابد. این مثال صرفاً توضیحی است؛ نسبت تبدیل، محدوده ولتاژ، جریان و شیوه کنترل در مدارهای مختلف یکسان نیست.

این دو خانواده برتری مطلقی نسبت به یکدیگر ندارند. مبدل سلفی می‌تواند برای دامنه متنوعی از ولتاژها و جریان‌ها مناسب باشد؛ Charge Pump نیز زمانی مفید است که نسبت تبدیل آن با نیاز سامانه هماهنگ باشد. طراح ممکن است از یک توپولوژی یا ترکیبی از چند مرحله تبدیل استفاده کند.

چرا نوع مبدل به‌تنهایی سرعت و بازده شارژ را تعیین نمی‌کند؟

توپولوژی مبدل فقط یکی از اجزای معماری شارژ است. دو گوشی با مبدل‌هایی از یک خانواده ممکن است به دلیل تفاوت در کنترلر شارژ، طراحی باتری، محدودیت‌های ورودی، قطعات قدرت و منطق کنترل، عملکرد متفاوتی داشته باشند.

• محدوده ولتاژ و جریان: مبدل باید با شرایط ورودی و خروجی موردنیاز هماهنگ باشد. توان اسمی یک قطعه به‌تنهایی نشان نمی‌دهد که در همه شرایط همان توان را به‌طور پایدار منتقل می‌کند.
• بازده کل مسیر: تلفات فقط در مبدل رخ نمی‌دهد؛ مسیر ورودی، کلیدهای حفاظتی، اتصالات و دیگر مراحل تبدیل نیز در نتیجه نهایی سهم دارند.
• مدیریت حرارتی: شرایط حرارتی دستگاه می‌تواند توان قابل‌استفاده را محدود کند. سازوکار این محدودیت در بخش مدیریت حرارتی بررسی می‌شود.
• کنترل شارژ: توان اعمال‌شده به باتری با توجه به شرایط کاری و محدودیت‌های سیستم تنظیم می‌شود.
• سازگاری منبع و مسیر اتصال: قابلیت‌های شارژر، پروتکل مورد استفاده و محدودیت‌های مسیر اتصال نیز بر توان ورودی اثر می‌گذارند.

همچنین مشاهده توان بالا در چند ثانیه نخست، حفظ همان توان در ادامه شارژ را اثبات نمی‌کند. برای مقایسه دو گوشی باید شرایط آزمون، از جمله درصد اولیه باتری، دمای محیط و دستگاه، بار پردازشی، شارژر و کابل، یکسان یا دست‌کم مستند باشد.

Charge Pump چیست و چرا در بعضی گوشی‌های پرتوان به کار می‌رود؟

Charge Pump یا مبدل خازنی سوئیچ‌شونده، راهکاری سخت‌افزاری برای تبدیل توان در برخی معماری‌های شارژ سریع است. این مدار با جابه‌جایی کنترل‌شده بار میان خازن‌ها، ولتاژ و جریان را بر اساس نسبت تبدیل طراحی‌شده تغییر می‌دهد و می‌تواند بخشی از مسیر انتقال انرژی به باتری باشد.

Charge Pump چگونه ولتاژ و جریان را تبدیل می‌کند؟

در مبدل خازنی سوئیچ‌شونده، خازن‌ها و کلیدهای الکترونیکی به‌صورت هماهنگ در وضعیت‌های مختلف قرار می‌گیرند تا بار الکتریکی از بخشی از مدار به بخش دیگر منتقل شود. تکرار این چرخه امکان تبدیل ولتاژ را بر اساس نسبت طراحی‌شده فراهم می‌کند.

برای نمونه، Charge Pump با نسبت تبدیل ۲ به ۱ می‌تواند در شرایط مناسب ولتاژ ورودی را تقریباً به نصف کاهش دهد. در حالت ایدئال، اگر توان ورودی و خروجی برابر باشد، نصف‌شدن ولتاژ با دو برابرشدن جریان خروجی همراه می‌شود؛ اما در مدار واقعی، تلفات باعث می‌شوند توان خروجی کمتر از توان ورودی باشد.

مزایا و محدودیت‌های Charge Pump در مسیر شارژ

در برخی طراحی‌ها، Charge Pump امکان انتقال توان با تلفات کمتر را فراهم می‌کند یا نیاز به یک مرحله تبدیل سلفی با نسبت تبدیل نامناسب را کاهش می‌دهد. این مزیت زمانی محتمل‌تر است که نسبت تبدیل مدار با نیاز سیستم هماهنگ باشد و مقاومت مؤثر مسیر جریان پایین نگه داشته شود.

برای مثال، در یک معماری ممکن است شارژر ولتاژی بالاتر از ولتاژ موردنیاز باتری ارائه کند و Charge Pump آن را کاهش دهد. در طراحی دیگری، مسیر تبدیل می‌تواند چند مرحله داشته باشد یا از ترکیب مبدل خازنی و سلفی استفاده کند؛ بنابراین یک مسیر ثابت برای همه گوشی‌ها وجود ندارد.

• تلفات هدایتی: مقاومت مؤثر پایین در کلیدها و مسیرهای جریان می‌تواند تلفات را کاهش دهد؛ میزان این مزیت به جریان و طراحی قطعات بستگی دارد.
• هماهنگی با آرایش باتری: در برخی طراحی‌های دو‌سلولی، نسبت تبدیل Charge Pump با ولتاژ مجموعه باتری هماهنگ می‌شود.
• تعداد مراحل تبدیل: نسبت تبدیل مناسب ممکن است استفاده از مسیر کارآمدتری را ممکن کند؛ اما حذف یک مرحله به‌تنهایی بازده بیشتر را تضمین نمی‌کند.

Charge Pump نیز تلفات دارد. مقاومت کلیدها، ویژگی‌های خازن‌ها، تلفات سوئیچینگ، فرکانس کار و شرایط بار بر بازده آن اثر می‌گذارند. بنابراین، نمی‌توان بازده اعلام‌شده برای یک تراشه یا مدار مرجع را بدون توجه به شرایط آزمون به کل گوشی تعمیم داد.

چه عواملی در طراحی و عملکرد Charge Pump تفاوت ایجاد می‌کنند؟

Charge Pump یک نقشه مدار ثابت نیست. نسبت تبدیل، آرایش کلیدها و خازن‌ها، شیوه کنترل و نحوه اتصال به دیگر مبدل‌ها می‌تواند میان طراحی‌ها متفاوت باشد. در برخی سامانه‌ها این مدار بخش اصلی تبدیل توان است؛ در برخی دیگر، در کنار Buck یا مرحله تنظیم دیگری قرار می‌گیرد.

چگونه وجود و نقش Charge Pump را در یک گوشی تشخیص دهیم؟

در کالبدشکافی گوشی، مشاهده یک تراشه یا شبکه خازنی می‌تواند سرنخی از معماری شارژ باشد؛ اما شناسایی دقیق عملکرد قطعه معمولاً به شماره قطعه، دیتاشیت و بررسی مسیرهای اتصال روی برد نیاز دارد. ظاهر برد یا تعداد تراشه‌ها برای تعیین نسبت تبدیل، بازده یا حداکثر توان کافی نیست.

همچنین گزارش کاربران درباره دمای گوشی یا سرعت شارژ، به‌تنهایی وجود Charge Pump یا کیفیت عملکرد آن را ثابت نمی‌کند. برای نسبت‌دادن یک رفتار مشخص به این مبدل، شواهد سخت‌افزاری یا اندازه‌گیری کنترل‌شده لازم است.

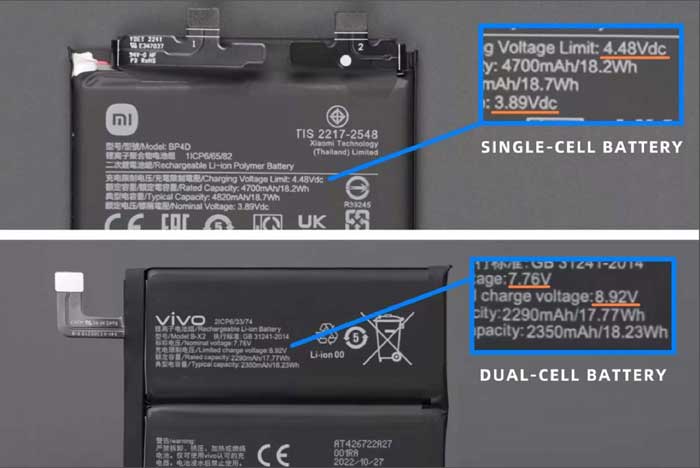

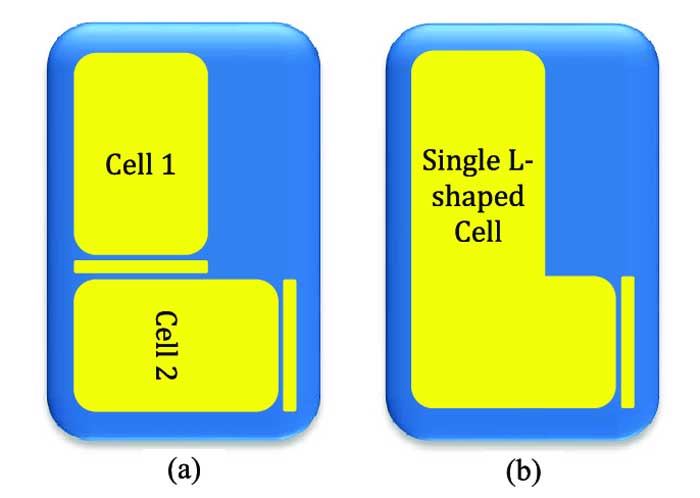

باتری تک‌سلولی و دو‌سلولی چه تفاوتی در طراحی شارژ دارند؟

تعداد و نحوه اتصال سلول‌های باتری بر ولتاژ، ظرفیت و نیازهای مدار شارژ اثر می‌گذارد. در مجموعه تک‌سلولی، یک سلول الکتروشیمیایی وجود دارد؛ در مجموعه دو‌سلولی، دو سلول در قالب یک باتری به کار می‌روند. این سلول‌ها ممکن است به‌صورت سری یا موازی متصل شوند و هر آرایش، ولتاژ و ظرفیت مجموعه را به شکل متفاوتی تغییر می‌دهد.

تفاوت آرایش سری و موازی سلول‌ها

در آرایش سری، ولتاژ دو سلول همسان با یکدیگر جمع می‌شود، اما ظرفیت برحسب آمپرساعت مجموعه تقریباً برابر ظرفیت یک سلول باقی می‌ماند. در آرایش موازی، ولتاژ مجموعه تقریباً برابر ولتاژ یک سلول است، درحالی‌که ظرفیت آمپرساعتی سلول‌های همسان با یکدیگر جمع می‌شود.

برای مثال، اگر دو سلول همسان هرکدام ولتاژ اسمی ۳٫۸ ولت و ظرفیت ۲۵۰۰ میلی‌آمپرساعت داشته باشند، تفاوت مفهومی دو آرایش به این شکل است:

این اعداد برای توضیح تفاوت آرایش سری و موازی هستند؛ ظرفیت قابل‌استفاده و انرژی واقعی به مشخصات سلول‌ها و طراحی باتری بستگی دارد. مقایسه ظرفیت برحسب میلی‌آمپرساعت، بدون توجه به ولتاژ، ممکن است گمراه‌کننده باشد. برای مقایسه انرژی مجموعه‌هایی با ولتاژ متفاوت، وات‌ساعت معیار مناسب‌تری است.

تأثیر معماری باتری بر انتقال توان

آرایش سلول‌ها می‌تواند روش تبدیل توان و توزیع جریان را تغییر دهد. در بعضی گوشی‌های مجهز به شارژ سریع، دو سلول با مدارهای تبدیل متناسب با آن‌ها استفاده می‌شوند. چنین طراحی‌ای ممکن است انتقال توان بالا را تسهیل کند، اما نتیجه به نسبت تبدیل، جریان مجاز سلول‌ها، مقاومت مسیر و منطق کنترل وابسته است.

برای نمونه، برخی پیاده‌سازی‌ها از ورودی با ولتاژ بالاتر و Charge Pump برای هماهنگ‌کردن توان ورودی با آرایش دو‌سلولی استفاده می‌کنند. در طراحی‌های دیگر، تبدیل توان ممکن است با مبدل‌های سلفی یا ترکیبی از چند مرحله انجام شود. از روی عدد وات یا نام تجاری شارژ سریع نمی‌توان آرایش دقیق باتری را با قطعیت تعیین کرد.

جریان اعلام‌شده برای شارژر، جریان ورودی به گوشی و جریان عبوری از هر سلول الزاماً برابر نیستند. ولتاژ، نسبت تبدیل، آرایش سلول‌ها و محل اندازه‌گیری تعیین می‌کنند توان و جریان چگونه در مسیر توزیع شوند.

چرا دو‌سلولی‌بودن لزوماً به معنی دمای کمتر یا عمر بیشتر نیست؟

در بعضی طراحی‌ها، تقسیم جریان میان دو سلول یا هماهنگی آن‌ها با مدار تبدیل می‌تواند به توزیع جریان و کاهش برخی تلفات کمک کند؛ اما این نتیجه همگانی نیست. دمای نهایی به تلفات سلول‌ها و مدار، مقاومت اتصالات، محل قرارگیری قطعات، توان کاری و شرایط حرارتی کل دستگاه بستگی دارد.

تعداد سلول‌ها به‌تنهایی عمر مفید باتری را نیز مشخص نمی‌کند. دوام باتری به شیمی سلول، کیفیت ساخت، دما، الگوی شارژ و دشارژ و شیوه کنترل شارژ وابسته است. برای ادعای عمر بیشتر، آزمون مقایسه‌ای با شرایط و معیارهای مشخص لازم است.

مدارهای حفاظتی و مدیریت حرارتی چه نقشی دارند؟

مدیریت شارژ فقط به انتقال توان مربوط نیست؛ سیستم باید شرایط الکتریکی و حرارتی را نیز در محدوده‌های مجاز نگه دارد. مدارهای حفاظتی و سامانه مدیریت حرارتی، پارامترهایی مانند ولتاژ، جریان و دما را پایش می‌کنند و بسته به طراحی می‌توانند توان را محدود کنند، شارژ را موقتاً متوقف کنند یا مسیر مشخصی را قطع کنند.

این وظایف ممکن است میان حسگرهای دما، مدارهای اندازه‌گیری، آی‌سی شارژ، کلیدهای الکترونیکی و نرم‌افزار کنترل تقسیم شوند. در بعضی محصولات چند قابلیت در یک تراشه ادغام شده‌اند؛ در برخی دیگر، حفاظت ورودی، کنترل شارژ باتری و پایش دما در بخش‌های مجزا انجام می‌شوند.

پایش دما و کنترل توان شارژ

گوشی ممکن است دمای باتری، برد یا نقاط دیگری از سامانه شارژ را با حسگرهای مختلف پایش کند. سیستم کنترل با استفاده از این اطلاعات می‌تواند در شرایط مشخص توان شارژ را کاهش دهد، شارژ را موقتاً متوقف کند یا پس از بازگشت شرایط به محدوده مجاز، آن را از سر بگیرد.

کاهش توان بر اثر افزایش دما لزوماً نشانه خرابی نیست و در بسیاری از طراحی‌ها بخشی از کنترل عادی دستگاه است. برای مثال، دمای بالای محیط یا فعالیت پردازشی هم‌زمان با شارژ ممکن است باعث شود گوشی به توان اوج اعلام‌شده نرسد. آستانه‌های دمایی و واکنش دقیق دستگاه به طراحی سازنده وابسته‌اند.

افت توان هم‌زمان با افزایش دما می‌تواند با فعال‌شدن محدودیت حرارتی سازگار باشد، اما این مشاهده به‌تنهایی علت را قطعی نمی‌کند. وضعیت باتری، سطح شارژ، تنظیمات نرم‌افزاری و شرایط منبع تغذیه نیز ممکن است بر توان دریافتی اثر بگذارند.

محافظت در برابر اضافه‌ولتاژ، اضافه‌جریان و اتصال کوتاه

مدارهای حفاظتی برای تشخیص یا مدیریت شرایط الکتریکی خارج از محدوده طراحی شده‌اند. بسته به پیاده‌سازی، ممکن است اضافه‌ولتاژ ورودی، اضافه‌جریان، ولتاژ غیرمجاز باتری یا اتصال کوتاه را تشخیص دهند و با محدودکردن جریان، غیرفعال‌کردن یک مسیر یا قطع توان از بخش‌های مشخص محافظت کنند.

در ورودی USB، مدار محافظ می‌تواند در برابر بعضی شرایط نامناسب منبع تغذیه واکنش نشان دهد. در سمت باتری نیز مدار شارژ و سامانه حفاظت باتری، ولتاژ و جریان را مدیریت می‌کنند.

نقش کلیدهای الکترونیکی در قطع یا محدودکردن توان

در بسیاری از مدارهای شارژ از کلیدهای الکترونیکی مانند MOSFET برای کنترل عبور جریان استفاده می‌شود. این کلیدها می‌توانند بخشی از مسیر توان باشند یا در هماهنگی با مدار محافظ، هنگام تشخیص وضعیت غیرعادی مسیر مشخصی را غیرفعال کنند.

در بعضی آی‌سی‌های حفاظت ورودی، مدار ولتاژ و جریان را پایش می‌کند و در صورت عبور از آستانه تعریف‌شده، کلید داخلی یا خارجی را خاموش می‌کند. برخی قطعات نیز قابلیت محدودسازی جریان یا خاموشی حرارتی دارند. این قابلیت‌ها به محدوده عملکرد همان قطعه وابسته‌اند و نباید به تمام گوشی‌ها تعمیم داده شوند.

• کلید داخلی: عنصر قطع توان درون تراشه محافظ قرار دارد.
• کلید خارجی: مدار از MOSFET جداگانه برای کنترل مسیر توان استفاده می‌کند.
• محدودسازی جریان: در برخی طراحی‌ها جریان ابتدا محدود می‌شود و واکنش بعدی به تداوم خطا و منطق مدار بستگی دارد.
• خاموشی حرارتی: بعضی قطعات هنگام عبور دمای داخلی خود از آستانه تعریف‌شده، عملکرد را متوقف می‌کنند. این قابلیت با پایش دمای باتری یکسان نیست.

قطع توان همیشه به معنی جداشدن فیزیکی شارژر از گوشی نیست. ممکن است فقط یک مسیر غیرفعال شود یا جریان محدود شود، درحالی‌که بخش‌های دیگر دستگاه همچنان از منبع تغذیه انرژی دریافت می‌کنند. واکنش دقیق به محل خطا و طراحی مدار وابسته است.

در عیب‌یابی سخت‌افزاری، خرابی درگاه، برد فرعی شارژ، مسیرهای اتصال، کلیدهای الکترونیکی یا آی‌سی شارژ می‌تواند نشانه‌هایی مانند شارژ نشدن، افت توان یا قطع‌و‌وصل شارژ ایجاد کند. بااین‌حال، هیچ‌یک از این نشانه‌ها به‌تنهایی محل خرابی را مشخص نمی‌کند و تشخیص قطعه معیوب به بررسی همان دستگاه نیاز دارد.

چرا وجود یک تراشه حفاظتی، ایمنی کل گوشی را تضمین نمی‌کند؟

ایمنی شارژ نتیجه عملکرد یک قطعه منفرد نیست. حتی اگر یک آی‌سی از حفاظت اضافه‌ولتاژ، اضافه‌جریان یا خاموشی حرارتی پشتیبانی کند، نتیجه نهایی به انتخاب قطعه مناسب، طراحی برد، مسیرهای جریان، تنظیم آستانه‌ها، کیفیت مونتاژ، مدیریت حرارتی و هماهنگی مدار با باتری وابسته است.

برای مثال، دیتاشیت یک تراشه ممکن است محدوده ولتاژ کاری یا رفتار آن هنگام عبور جریان از آستانه مشخص را بیان کند. این مشخصات رفتار همان قطعه را تحت شرایط تعریف‌شده توصیف می‌کنند و ثابت نمی‌کنند که کل گوشی در برابر تمام نوسان‌های برق، آسیب فیزیکی، نقص باتری یا خطاهای طراحی مصون است.

برای ارزیابی ادعاهای حفاظتی چه مواردی اهمیت دارند؟

• نوع حفاظت و محدوده عملکرد آن مشخص باشد، نه اینکه فقط از عبارت‌های کلی مانند «حفاظت هوشمند» استفاده شود.
• آستانه‌های حفاظتی با ولتاژ، جریان و آرایش واقعی باتری هماهنگ باشند.
• مسیرهای مهم توان پوشش داده شوند و مدار در برابر خطاهای تعریف‌شده واکنش مناسبی داشته باشد.
• رفتار حرارتی کل محصول در شرایط کاری واقعی بررسی شود، نه فقط دمای یک تراشه.
• کیفیت طراحی، مونتاژ و اعتبارسنجی محصول نهایی در کنار قابلیت‌های اعلام‌شده قطعات ارزیابی شود.

گرم‌شدن گوشی، قطع‌شدن شارژ یا افت توان می‌تواند با فعال‌شدن محدودیت‌های کنترلی یا وجود مشکل در مسیر شارژ همراه باشد؛ اما این نشانه‌ها به‌تنهایی عملکرد صحیح یا معیوب‌بودن مدار حفاظت را ثابت نمی‌کنند. برای نتیجه‌گیری باید مدل دستگاه، شرایط استفاده و نتایج بررسی فنی مشخص باشند.

چرا کابل بر فعال‌شدن شارژ سریع اثر می‌گذارد؟

کابل شارژ می‌تواند بر توان قابل‌انتقال و فعال‌شدن حالت‌های شارژ سریع اثر بگذارد. حتی اگر گوشی و آداپتور هر دو از شارژ سریع پشتیبانی کنند، محدودیت جریان کابل، افت ولتاژ، وضعیت اتصالات یا ناسازگاری با الزامات یک فناوری اختصاصی ممکن است مانع رسیدن به توان مورد انتظار شود.

برای بررسی نقش کابل باید سه ویژگی را از هم جدا کرد: ظرفیت انتقال توان، قابلیت انتقال داده و سازگاری با پروتکل شارژ. این ویژگی‌ها با یکدیگر مرتبط‌اند، اما هیچ‌کدام به‌تنهایی دو مورد دیگر را تضمین نمی‌کنند.

تفاوت قابلیت انتقال توان با سرعت انتقال داده

کانکتور USB-C فقط نوع اتصال فیزیکی را مشخص می‌کند و به‌تنهایی نشان نمی‌دهد کابل چه مقدار توان یا چه سرعت انتقال داده‌ای را پشتیبانی می‌کند. برای مثال، ممکن است کابلی برای شارژ تا ۶۰ وات مناسب باشد، اما فقط از سرعت داده USB 2.0 پشتیبانی کند. در مقابل، پشتیبانی از سرعت بالای انتقال داده نیز به‌تنهایی به معنی قابلیت انتقال جریان ۵ آمپر یا توان ۲۴۰ وات نیست.

در کابل‌های USB-C به USB-C، شناسایی قابلیت انتقال جریان بیش از ۳ آمپر اهمیت ویژه‌ای دارد. این کابل‌ها برای اعلام قابلیت جریان بالاتر به شناسایی الکترونیکی نیاز دارند که معمولاً از طریق تراشه E-Marker انجام می‌شود. در مقابل، کابل‌های محدود به ۳ آمپر لزوماً به این تراشه نیاز ندارند و می‌توانند در محدوده توان مجاز خود کار کنند.

جزئیات نقش E-Marker و اطلاعاتی که این تراشه گزارش می‌کند، در بخش بعدی بررسی می‌شود. نکته اصلی در اینجا آن است که قابلیت توان، سرعت داده و نوع پروتکل باید جداگانه ارزیابی شوند.

مقاومت کابل چگونه باعث افت ولتاژ و تلفات می‌شود؟

هادی‌های داخلی کابل و محل اتصال کانکتورها مقاومت الکتریکی دارند. هنگام عبور جریان، این مقاومت باعث افت ولتاژ و تبدیل بخشی از انرژی الکتریکی به گرما می‌شود. دو رابطه زیر این اثر را نشان می‌دهند:

در این روابط، \(I\) جریان عبوری و \(R\) مقاومت کل مسیر مورد بررسی است. با ثابت‌بودن مقاومت، افزایش جریان تلفات مقاومتی را به‌سرعت افزایش می‌دهد. مقاومت مسیر نیز به عواملی مانند جنس و سطح مقطع هادی، طول کابل، کیفیت اتصالات و وضعیت کانکتورها وابسته است.

بنابراین دو کابل با توان اسمی مشابه ممکن است در شرایط واقعی افت ولتاژ و تلفات یکسانی نداشته باشند. عدد درج‌شده روی بسته‌بندی، به‌تنهایی مقاومت مسیر یا کیفیت عملکرد کابل را در تمام شرایط مشخص نمی‌کند. همچنین گرم‌شدن کابل به‌تنهایی برای تشخیص علت کافی نیست؛ محل تولید گرما، جریان عبوری، وضعیت اتصال و مشخصات کابل نیز باید بررسی شوند.

افت ولتاژ الزاماً به قطع شارژ سریع منجر نمی‌شود. نتیجه به طراحی منبع تغذیه و گوشی، روش کنترل ولتاژ و جریان و محدوده مجاز سیستم بستگی دارد. در برخی شرایط، دستگاه می‌تواند توان را تنظیم کند؛ در شرایط دیگر، محدودیت کابل یا اتصال مانع استفاده از حالت شارژ مورد انتظار می‌شود.

فرسودگی یا آسیب کانکتور نیز ممکن است باعث قطع‌و‌وصل‌شدن شارژ یا عملکرد ناپایدار شود. بااین‌حال، این نشانه به‌تنهایی خرابی کابل را ثابت نمی‌کند؛ درگاه گوشی، آداپتور و مدارهای کنترل نیز می‌توانند در بروز آن نقش داشته باشند.

چرا کابل پرتوان همیشه شارژ اختصاصی را فعال نمی‌کند؟

برای تحلیل سازگاری شارژ سریع باید سه عامل را از هم جدا کرد: ظرفیت الکتریکی مسیر، پشتیبانی از پروتکل مشترک و شرایط کاری گوشی. ظرفیت الکتریکی به توان، ولتاژ و جریان قابل‌انتقال در محدوده مجاز مربوط است؛ سازگاری پروتکل مشخص می‌کند آیا گوشی و شارژر می‌توانند حالت تغذیه موردنظر را انتخاب کنند؛ و شرایط کاری، مانند دما و وضعیت شارژ، بر توان قابل‌استفاده در همان لحظه اثر می‌گذارد.

این عوامل ممکن است نتیجه ظاهری مشابهی ایجاد کنند، اما علت یکسانی ندارند. اگر با تعویض کابل توان کاهش پیدا کند، نمی‌توان بدون آزمون بیشتر مشخص کرد که علت، مقاومت کابل، محدودیت جریان، شناسایی قابلیت‌های آن یا ناسازگاری با فناوری اختصاصی بوده است. همچنین شارژشدن گوشی با یک آداپتور فقط نشان می‌دهد که یکی از حالت‌های سازگار در دسترس است؛ نه اینکه الزاماً حداکثر سرعت شارژ فعال شده باشد.

در گزارش‌های کاربران درباره برخی گوشی‌های شیائومی، پوکو، اوپو و وان‌پلاس، مواردی از شارژشدن با توان کمتر پس از جایگزینی کابل اصلی مطرح شده است. این تجربه‌ها می‌توانند سرنخ‌هایی درباره محدودیت‌های احتمالی کابل باشند، اما بدون یکسان‌بودن مدل گوشی، شارژر، کابل و شرایط آزمون نمی‌توان آن‌ها را به تمام محصولات این برندها تعمیم داد.

در فناوری‌های اختصاصی، نتیجه باید به همان ترکیب آزمایش‌شده از گوشی، شارژر و کابل نسبت داده شود. توان اسمی بالای کابل یا شارژر به‌تنهایی فعال‌شدن یک حالت اختصاصی را تضمین نمی‌کند.

E-Marker چیست و چه اطلاعاتی درباره کابل می‌دهد؟

E-Marker یا Electronic Marker تراشه‌ای در کابل‌های USB-C است که اطلاعات تعریف‌شده درباره قابلیت‌های کابل را در اختیار تجهیزات متصل قرار می‌دهد. این اطلاعات، به‌ویژه در شناسایی کابل‌های سازگار با جریان بیش از ۳ آمپر، به سیستم کمک می‌کنند محدودیت‌های کابل را تشخیص دهد و درباره حالت قابل‌استفاده انتقال توان تصمیم بگیرد. کابل USB-C به USB-C محدود به ۳ آمپر لزوماً به E-Marker نیاز ندارد؛ اما کابل‌های مشمول الزامات جریان بالاتر باید قابلیت خود را به روش تعیین‌شده شناسایی‌پذیر کنند.

اطلاعات E-Marker را نباید با آزمون کیفیت یا گواهی انطباق یکسان دانست. این تراشه قابلیت‌های گزارش‌شده کابل را نشان می‌دهد، نه اینکه مقاومت واقعی هادی‌ها، کیفیت اتصالات، دوام، اصالت یا عملکرد کابل را در تمام شرایط تأیید کند. همچنین وجود E-Marker به‌تنهایی پشتیبانی از تمام سرعت‌های انتقال داده، همه حالت‌های USB Power Delivery یا فناوری‌های اختصاصی یک برند را ثابت نمی‌کند.

برای ارزیابی کابل باید چهار موضوع را جداگانه بررسی کرد: اطلاعات گزارش‌شده توسط E-Marker، عملکرد الکتریکی کابل زیر بار، انطباق با آزمون‌ها و الزامات استاندارد مربوط، و اصالت محصول. اندازه‌گیری مقاومت مسیر و افت ولتاژ می‌تواند درباره عملکرد الکتریکی اطلاعات بدهد؛ آزمون انطباق، الزامات تعریف‌شده استاندارد را بررسی می‌کند؛ و اصالت نیز به شواهد معتبر درباره سازنده و محصول وابسته است. هیچ‌یک از این موارد را نمی‌توان صرفاً از وجود تراشه E-Marker نتیجه گرفت.

چه زمانی کابل به E-Marker نیاز دارد؟

در کابل‌های USB-C به USB-C که برای جریان بیش از ۳ آمپر طراحی شده‌اند، شناسایی الکترونیکی قابلیت کابل ضروری است. این موضوع در حالت‌های پرتوان USB Power Delivery، از جمله سناریوهای مرتبط با EPR، اهمیت دارد. در مقابل، کابل سازگار با محدودیت ۳ آمپر می‌تواند برای حالت‌هایی که به جریان بالاتر نیاز ندارند، بدون E-Marker کار کند.

وجود این تراشه نیز به معنی پشتیبانی از تمام حالت‌های USB Power Delivery یا همه سرعت‌های داده نیست. قابلیت انتقال توان و سرعت انتقال داده باید جداگانه بررسی شوند؛ برای مثال، کابل ممکن است برای توان بالا مناسب باشد، اما در بخش داده فقط از سرعت مشخصی پشتیبانی کند.

در برخی فناوری‌های شارژ اختصاصی، کابل ممکن است علاوه بر الزامات استاندارد USB-C به قابلیت شناسایی یا ارتباط دیگری نیز نیاز داشته باشد. این موضوع با الزام شناسایی کابل‌های جریان‌بالا یکسان نیست. جزئیات این سازوکار به طراحی و نسل همان فناوری وابسته است.

شارژر، کابل و گوشی چگونه برای شارژ سریع هماهنگ می‌شوند؟

برای فعال‌شدن شارژ سریع، شارژر، کابل و گوشی باید از نظر الکتریکی با یکدیگر سازگار باشند و در صورت نیاز، از پروتکل ارتباطی مشترکی برای انتخاب حالت شارژ پشتیبانی کنند. قابلیت‌های آداپتور، کابل، مدار ورودی گوشی و کنترل شارژ در کنار هم نتیجه نهایی را مشخص می‌کنند.

تفاوت سازگاری الکتریکی با سازگاری پروتکل

سازگاری الکتریکی یعنی اجزای مسیر بتوانند ولتاژ، جریان و توان موردنیاز را در محدوده مجاز منتقل کنند. سازگاری پروتکل یعنی شارژر و گوشی بتوانند با روش ارتباطی مشترک، قابلیت‌های خود را شناسایی کنند و درباره حالت تغذیه توافق داشته باشند. این دو به یکدیگر مرتبط‌اند، اما یکسان نیستند.

سازگاری الکتریکی چه چیزی را مشخص می‌کند؟

کابل، کانکتورها و مدارهای ورودی باید توان موردنیاز را بدون عبور از محدودیت‌های مجاز منتقل کنند. مقاومت مسیر می‌تواند باعث افت ولتاژ و تولید گرما شود و محدودیت جریان کابل یا اجزای اتصال نیز ممکن است مانع استفاده از یک حالت پرتوان شود. در چنین شرایطی، حتی اگر پروتکل موردنیاز پشتیبانی شود، توان قابل‌انتقال ممکن است محدود بماند.

سازگاری پروتکل چه چیزی را مشخص می‌کند؟

پروتکل تعیین می‌کند دستگاه‌ها چگونه قابلیت‌های خود را شناسایی کنند و درباره حالت تغذیه توافق داشته باشند. برای نمونه، USB Power Delivery از ارتباط روی خطوط CC در اتصال USB-C برای مذاکره درباره پروفایل توان استفاده می‌کند. فناوری‌های اختصاصی سازندگان نیز ممکن است روش‌های کنترلی و الزامات متفاوتی داشته باشند.

اگر گوشی برای رسیدن به حداکثر توان به فناوری اختصاصی وابسته باشد، شارژر سازگار با USB Power Delivery لزوماً همان سرعت را فراهم نمی‌کند؛ حتی اگر توان اسمی آن از توان اعلام‌شده گوشی بیشتر باشد. نتیجه دقیق به پیاده‌سازی همان مدل بستگی دارد و نباید به تمام محصولات یک برند تعمیم داده شود.

تفاوت شارژشدن گوشی با رسیدن به حداکثر توان

شارژشدن گوشی نشان می‌دهد یکی از حالت‌های تغذیه سازگار در دسترس است؛ اما رسیدن به حداکثر توان به قابلیت‌های اجزای مسیر و شرایط کاری گوشی وابسته است. بنابراین شارژشدن با یک آداپتور سازگار، لزوماً به معنی استفاده از بالاترین حالت شارژ سریع نیست و این تفاوت نیز به‌تنهایی نشانه خرابی قطعه‌ای از مسیر نیست.

نمونه آزمایش: در یکی از آزمایش‌های گزارش‌شده روی ترکیبی مشخص از گوشی شیائومی، شارژر و کابل، کابل اصلی حالت ۳۳ وات Turbo Charge را فعال کرد؛ اما با چند کابل دیگر که توان اسمی ۶۵ یا ۱۰۰ وات داشتند، توان مشاهده‌شده حدود ۲۷ وات بود؛ البته این نتیجه فقط به همان ترکیب آزمایش‌شده مربوط است!

چرا طول کابل یا نسخه USB به‌تنهایی علت محدودیت شارژ را مشخص نمی‌کند؟

طول کابل می‌تواند بر مقاومت مسیر و افت ولتاژ اثر بگذارد، اما برای تشخیص علت کافی نیست. سطح مقطع هادی‌ها، کیفیت اتصالات، مقاومت کانکتورها، ظرفیت جریان و شرایط کاری نیز اهمیت دارند؛ بنابراین دو کابل هم‌طول ممکن است عملکرد الکتریکی متفاوتی داشته باشند.

همچنین نسخه یا سرعت انتقال داده USB معیار مستقیمی برای توان شارژ نیست. کابل USB-C با پشتیبانی از USB 2.0 ممکن است برای توان مشخصی طراحی شده باشد، در حالی که کابل دارای قابلیت انتقال داده سریع‌تر لزوماً برای جریان یا توان بیشتری تأیید نشده است.

• USB-C نوع کانکتور است: شکل یکسان کانکتور، ظرفیت جریان یا قابلیت‌های یکسان را تضمین نمی‌کند.
• نسخه USB معیار مستقیم توان شارژ نیست: از نام‌هایی مانند USB 2.0، USB 3.2 یا USB4 نمی‌توان به‌تنهایی حداکثر توان شارژ را نتیجه گرفت.
• توان اسمی کابل با پروتکل اختصاصی یکسان نیست: ممکن است ظرفیت الکتریکی کافی باشد، اما شرایط لازم برای فعال‌شدن فناوری اختصاصی فراهم نشود.
• محدودیت الکتریکی و محدودیت پروتکل متفاوت‌اند: افت ولتاژ یا محدودیت جریان با پشتیبانی‌نشدن روش Power Negotiation (بررسی توان) یک علت واحد نیستند.

اگر با تعویض کابل، توان مشاهده‌شده تغییر کند، هنوز نمی‌توان مشخص کرد علت اصلی مقاومت کابل، محدودیت جریان، تفاوت در شناسایی قابلیت‌ها یا سازگاری پروتکل بوده است. برای تشخیص دقیق‌تر باید مشخصات کابل و رفتار الکتریکی و ارتباطی مجموعه بررسی شود. شرایط کاری گوشی، از جمله دما و سطح شارژ، نیز باید هنگام مقایسه در نظر گرفته شود.

در آزمایش شارژ سریع چه چیزی باید اندازه‌گیری شود؟

برای ارزیابی شارژ سریع، باید مشخص باشد توان در کدام نقطه اندازه‌گیری شده است. خروجی آداپتور، ورودی گوشی، توان عبوری از یک تستر و انرژی ذخیره‌شده در باتری کمیت‌های یکسانی نیستند. توان الکتریکی در نقطه اندازه‌گیری از حاصل‌ضرب ولتاژ و جریان به دست می‌آید؛ اما این عدد به‌تنهایی میزان انرژی ذخیره‌شده در باتری یا محل دقیق تلفات را مشخص نمی‌کند.

تفاوت توان ورودی شارژر، توان خروجی آداپتور و توان دریافتی گوشی

عبارت «توان شارژ» گاهی برای کمیت‌های متفاوتی به کار می‌رود. برای مقایسه درست باید مشخص شود عدد مورد بحث به ورودی برق شهری، خروجی DC شارژر، محل اتصال کابل به گوشی یا خود باتری مربوط است.

برای مثال، اگر در محل اندازه‌گیری ولتاژ ۹ ولت و جریان ۲ آمپر ثبت شود، توان عبوری از همان نقطه حدود ۱۸ وات است. این محاسبه توان الکتریکی در محل اندازه‌گیری را نشان می‌دهد، نه اینکه الزاماً ۱۸ وات به سلول باتری رسیده باشد.

بین خروجی شارژر و باتری، مدارهای ورودی، حفاظت و تبدیل توان قرار دارند. این بخش‌ها مصرف داخلی و تلفات دارند و شرایط کاری گوشی نیز بر میزان توانی که به باتری اختصاص داده می‌شود اثر می‌گذارد. بنابراین اختلاف میان توان خروجی آداپتور و انرژی ذخیره‌شده در باتری را نمی‌توان بدون اندازه‌گیری‌های تکمیلی به یک قطعه خاص نسبت داد.

حداکثر توان درج‌شده روی شارژر معمولاً نشان‌دهنده قابلیت آن در پروفایل‌ها و شرایط تعریف‌شده است، نه توان ثابت در تمام لحظات. توان واقعی ممکن است با تغییر حالت مذاکره، دما، سطح شارژ، بار پردازشی و محدودیت‌های کنترل شارژ تغییر کند. یک اندازه‌گیری لحظه‌ای نیز به‌تنهایی برای مقایسه عملکرد دو گوشی کافی نیست.

تستر USB-C و تحلیل‌گر توان چه کاربردی دارند؟

تستر USB-C یا USB Power Meter ابزاری برای مشاهده برخی پارامترهای الکتریکی است. بسته به مدل، این ابزار می‌تواند ولتاژ، جریان، توان لحظه‌ای، انرژی عبوری طی زمان و گاهی اطلاعات مربوط به مذاکره USB Power Delivery را نمایش دهد.

اگر تستر بین شارژر و گوشی قرار بگیرد، می‌تواند ولتاژ و جریان عبوری از همان نقطه را نشان دهد. بعضی تحلیل‌گرهای پیشرفته‌تر امکان بررسی پروفایل‌های توان، پیام‌های USB PD، افت ولتاژ کابل یا آزمون‌های مشخص کابل را نیز فراهم می‌کنند. بااین‌حال، همه تسترها این قابلیت‌ها را ندارند و نام ابزار به‌تنهایی سطح دقت یا امکانات آن را مشخص نمی‌کند.

چه چیزهایی را می‌توان با تستر بررسی کرد؟

یک تستر ساده نمی‌تواند به‌تنهایی تمام رفتار پروتکل اختصاصی هر سازنده را تحلیل کند. اگر ابزار فقط ولتاژ و جریان را نمایش دهد، از روی این اعداد نیز همیشه نمی‌توان علت فعال‌نشدن یک حالت شارژ را تشخیص داد. برای بررسی دقیق‌تر ممکن است به تحلیل‌گر پروتکل، تجهیزات آزمون کابل یا اطلاعات فنی دستگاه نیاز باشد.

محدوده ولتاژ، جریان و توان قابل‌اندازه‌گیری نیز اهمیت دارد. تستری که برای حداکثر ولتاژ مشخصی طراحی شده است، برای اندازه‌گیری حالت‌های بالاتر مناسب نیست. دقت اندازه‌گیری، نرخ نمونه‌برداری، کالیبراسیون، مقاومت داخلی ابزار و کیفیت اتصال نیز می‌توانند بر نتیجه اثر بگذارند.

محدودیت نمایشگر کابل، پیام شارژ سریع و ابزار اندازه‌گیری

تستر، نمایشگر کابل و رابط کاربری گوشی اطلاعات متفاوتی ارائه می‌کنند. تستر سازگار می‌تواند ولتاژ و جریان نقطه اتصال را نشان دهد؛ نمایشگر کابل به طراحی و دقت مدار داخلی آن وابسته است؛ و پیام گوشی وضعیت تشخیص‌داده‌شده توسط نرم‌افزار را گزارش می‌کند. هیچ‌یک به‌تنهایی برای اثبات حداکثر توان پایدار، علت محدودیت شارژ یا بازده کل سامانه کافی نیست.

نمایشگر کابل چه اطلاعاتی می‌دهد؟

اگر کابل نمایشگر توان داشته باشد، عدد آن می‌تواند برای مشاهده تغییرات توان در طول شارژ مفید باشد. بااین‌حال، تفسیر عدد به محل اندازه‌گیری، دقت مدار اندازه‌گیری و روش نمایش مقدار وابسته است. نمایشگر به‌تنهایی پشتیبانی از یک پروتکل خاص، صحت تمام مشخصات درج‌شده یا ذخیره‌شدن همان مقدار توان در باتری را ثابت نمی‌کند.

پیام شارژ سریع گوشی چه چیزی را نشان می‌دهد؟

پیام‌هایی مانند Fast Charging، Turbo Charge یا SuperVOOC نشان می‌دهند نرم‌افزار گوشی یک حالت یا وضعیت شارژ مشخص را تشخیص داده است. این پیام‌ها جایگزین اندازه‌گیری الکتریکی نیستند و لزوماً توان لحظه‌ای یا میانگین شارژ را نشان نمی‌دهند. نمایش نام یک فناوری نیز اثبات نمی‌کند که گوشی در همان لحظه با حداکثر توان اعلام‌شده کار می‌کند.

برای مقایسه معتبر، مدل دستگاه و شارژر، مشخصات کابل، درصد اولیه شارژ، دمای محیط و دستگاه، بار پردازشی، مدت آزمون و محل اندازه‌گیری باید تا حد امکان کنترل یا ثبت شوند. اگر ابزار قابلیت تحلیل پروتکل را ندارد، از عدد ولتاژ و جریان به‌تنهایی نمی‌توان علت فعال‌نشدن یک حالت شارژ را نتیجه گرفت.

شارژ بی‌سیم چگونه انرژی را به گوشی منتقل می‌کند؟

شارژ بی‌سیم گوشی معمولاً بر پایه القای الکترومغناطیسی انجام می‌شود. در این روش، مدار شارژر انرژی الکتریکی را به سیگنالی مناسب برای سیم‌پیچ فرستنده تبدیل می‌کند. میدان مغناطیسی متغیر ایجادشده، در سیم‌پیچ گیرنده داخل گوشی ولتاژ القا می‌کند و انرژی را به مدارهای داخلی دستگاه می‌رساند. این مدارها انرژی دریافتی را تنظیم می‌کنند تا برای شارژ باتری قابل استفاده باشد.

این فرایند انتقال مستقیم و بدون تلفات انرژی از شارژر به باتری نیست. بخشی از انرژی در مدارهای فرستنده و گیرنده، سیم‌پیچ‌ها و مراحل تبدیل توان تلف می‌شود. به همین دلیل، توان اسمی شارژر بی‌سیم به‌تنهایی سرعت شارژ، بازده یا مقدار انرژی ذخیره‌شده در باتری را مشخص نمی‌کند.

نقش سیم‌پیچ‌های فرستنده و گیرنده

سامانه شارژ بی‌سیم از دو بخش اصلی تشکیل می‌شود: فرستنده‌ای که معمولاً در پد یا پایه شارژ قرار دارد و گیرنده‌ای که در گوشی تعبیه شده است. عملکرد این دو بخش به مدارهای قدرت و کنترل وابسته است.

بنابراین، شارژ بی‌سیم تنها به وجود دو سیم‌پیچ وابسته نیست. مدار کنترل، روش ارتباط میان فرستنده و گیرنده و سازوکارهای حفاظتی نیز در عملکرد سامانه نقش دارند.

چرا هم‌ترازی و فاصله سیم‌پیچ‌ها اهمیت دارند؟

میزان انتقال انرژی به نحوه قرارگیری سیم‌پیچ فرستنده و گیرنده نسبت به یکدیگر وابسته است. جابه‌جایی گوشی، تغییر زاویه یا افزایش فاصله میان دو سیم‌پیچ می‌تواند کوپلینگ مغناطیسی را کاهش دهد. در نتیجه، توان انتقال‌یافته ممکن است کمتر شود یا سامانه برای تنظیم شرایط کاری، توان را محدود کند.

قاب گوشی و لوازم جانبی نیز می‌توانند بر فاصله و شرایط انتقال انرژی اثر بگذارند. نتیجه به جنس و ضخامت قاب، محل سیم‌پیچ‌ها و طراحی شارژر و گوشی بستگی دارد؛ بنابراین نمی‌توان گفت هر قاب ضخیمی الزاماً شارژ بی‌سیم را متوقف می‌کند یا هر قاب مغناطیسی با تمام شارژرها سازگار است.

در Qi2، پروفایل مغناطیسی Magnetic Power Profile (MPP) از آهنرباها برای کمک به هم‌ترازی فرستنده و گیرنده استفاده می‌کند. این روش می‌تواند قرارگیری گوشی را تکرارپذیرتر کند، اما وجود آهنربا به‌تنهایی اثبات نمی‌کند که یک محصول گواهی Qi2 دارد یا تمام قابلیت‌های این استاندارد را پشتیبانی می‌کند.

تلفات انرژی و مدیریت حرارتی در شارژ بی‌سیم

تلفات در چند مرحله از مسیر شارژ بی‌سیم رخ می‌دهد؛ از مدار تبدیل توان شارژر تا سیم‌پیچ فرستنده، انتقال میان سیم‌پیچ‌ها، گیرنده و مدارهای داخلی گوشی. بخشی از انرژی تلف‌شده به گرما تبدیل می‌شود. شدت این تلفات به طراحی سامانه و شرایط کاری آن وابسته است.

گرم‌شدن گوشی یا سطح شارژر هنگام شارژ بی‌سیم به‌تنهایی نشانه خرابی نیست؛ اما نمی‌توان هر میزان گرما را نیز طبیعی یا بی‌خطر دانست. سامانه ممکن است در صورت افزایش دما، توان را کاهش دهد یا شارژ را متوقف کند.

در یک گزارش آزمایشی منتشرشده از سوی iFixit، مصرف انرژی ورودی و دمای گوشی در چند سناریوی شارژ سیمی و بی‌سیم بررسی شد. نتایج آن آزمایش نشان داد که هم‌ترازی و طراحی شارژر می‌توانند بر مصرف انرژی و دمای دستگاه اثر بگذارند. این یافته‌ها برای درک اهمیت شرایط آزمایش مفیدند، اما نتایج یک گوشی و چند شارژر را نمی‌توان به تمام محصولات Qi یا Qi2 تعمیم داد.

گزارش‌های کاربران درباره افت سرعت پس از گرم‌شدن گوشی یا تفاوت عملکرد شارژرها نیز می‌توانند سرنخ‌هایی درباره مشکلات احتمالی فراهم کنند؛ اما بدون اندازه‌گیری کنترل‌شده، علت دقیق هر مورد یا رفتار عمومی یک خانواده از محصولات مشخص نمی‌شود.

استاندارد Qi و Qi2 چه تفاوتی دارند؟

Qi استاندارد شارژ بی‌سیم توسعه‌یافته توسط Wireless Power Consortium یا WPC است. این استاندارد الزامات فنی و روش‌های تعامل میان فرستنده و گیرنده را تعریف می‌کند تا محصولات سازگار بتوانند در محدوده قابلیت‌های مشترک خود انرژی منتقل کنند. توان قابل‌استفاده به نسخه مشخصات، پروفایل شارژ و قابلیت‌های دو دستگاه بستگی دارد.

Qi2 نسل جدیدتری از این خانواده است که پروفایل مغناطیسی MPP (Magnetic Power Profile) را معرفی کرد. این پروفایل با استفاده از اتصال و هم‌ترازی مغناطیسی، موقعیت فرستنده و گیرنده را هنگام شارژ تنظیم می‌کند. Qi2 اولیه در محصولات سازگار از انتقال توان تا ۱۵ وات پشتیبانی می‌کند.

در ۲۳ ژوئیه ۲۰۲۵، WPC مشخصات Qi v2.2.1 را با نام تجاری Qi2 25W معرفی کرد. این مشخصات امکان انتقال توان تا ۲۵ وات را در محصولات سازگار فراهم می‌کنند. بنابراین، Qi2 25W نام تجاری این نسل از شارژ بی‌سیم است؛ درحالی‌که Qi v2.2.1 شماره نسخه مشخصات فنی آن محسوب می‌شود.

شماره نسخه مشخصات فنی و نام تجاری را نباید به‌جای یکدیگر به کار برد. همچنین انتشار نسخه جدیدتر استاندارد به معنی پشتیبانی خودکار همه گوشی‌ها و شارژرهای موجود از قابلیت‌های آن نیست. برای تشخیص توان و قابلیت‌های یک محصول باید مشخصات مدل دقیق و در صورت نیاز وضعیت گواهی آن بررسی شود.

تفاوت Qi، Qi2 و Qi2 25W

عدد ۲۵ وات به معنی شارژشدن تمام گوشی‌های Qi2 با این توان نیست. گوشی و شارژر باید از قابلیت مربوط پشتیبانی کنند و منبع تغذیه متصل به شارژر نیز باید توان موردنیاز را تأمین کند. حتی در ترکیب سازگار، توان واقعی می‌تواند با توجه به وضعیت شارژ باتری، دما و محدودیت‌های دستگاه تغییر کند.

WPC اعلام کرده است که Qi2 25W در شرایط مناسب می‌تواند باتری گوشی را در حدود ۳۰ دقیقه از صفر به ۵۰ درصد برساند. این عدد بیانگر عملکرد اعلام‌شده برای شرایط سازگار است؛ نه تضمینی برای تمام گوشی‌ها، شارژرها یا محیط‌های استفاده. زمان واقعی شارژ به محصول، شرایط آزمون و نحوه مدیریت توان بستگی دارد.

چرا گواهی محصول اهمیت دارد؟

وجود عبارت Qi2 یا یک نشان تجاری روی بسته‌بندی، به‌تنهایی برای تأیید مستقل وضعیت گواهی یک محصول کافی نیست. اگر تأیید رسمی اهمیت دارد، مدل دقیق محصول را در پایگاه محصولات گواهی‌شده WPC بررسی کنید. گواهی به محصول مشخص مربوط است و نمی‌توان آن را صرفاً بر اساس برند، ظاهر یا شباهت به یک مدل تأییدشده نتیجه گرفت.

عملکرد واقعی شارژ بی‌سیم علاوه بر قابلیت‌های فرستنده و گیرنده، به منبع تغذیه، هم‌ترازی سیم‌پیچ‌ها، فاصله، قاب و لوازم جانبی و شرایط حرارتی وابسته است. گواهی نشان می‌دهد محصول در چارچوب الزامات و آزمون‌های مربوط به آن ارزیابی شده است؛ اما به معنی یکسان‌بودن سرعت شارژ در تمام ترکیب‌ها و شرایط استفاده نیست.

تفاوت شارژ بی‌سیم استاندارد با فناوری اختصاصی برندها

برخی سازندگان، علاوه بر پشتیبانی از استانداردهای عمومی، حالت‌ها یا فناوری‌های اختصاصی شارژ بی‌سیم نیز ارائه می‌کنند. این فناوری‌ها ممکن است برای رسیدن به حداکثر توان به گوشی، شارژر و لوازم جانبی مشخصی نیاز داشته باشند.

شارژر اختصاصی ممکن است گوشی‌های دیگر را نیز شارژ کند، اما لزوماً همان سرعت یا قابلیت اختصاصی را ارائه نمی‌دهد. در مقابل، پشتیبانی از Qi یا Qi2 نیز به‌تنهایی حداکثر توان را در تمام شارژرهای سازگار تضمین نمی‌کند.

محدودیت‌های شارژ بی‌سیم، کنترل توان و ایمنی

شارژ بی‌سیم نیاز به اتصال مستقیم کابل به گوشی را از بین می‌برد، اما محدودیت‌های انتقال انرژی را حذف نمی‌کند. طراحی سیم‌پیچ‌ها، فاصله و هم‌ترازی فرستنده و گیرنده، وجود اجسام خارجی و عملکرد مدارهای کنترل بر بازده، دما و توان قابل‌استفاده اثر می‌گذارند. به همین دلیل، دو شارژر با توان اسمی مشابه ممکن است در شرایط واقعی عملکرد متفاوتی داشته باشند.

مدیریت توان و تشخیص جسم خارجی (FOD)

در سامانه شارژ بی‌سیم سازگار، فرستنده و گیرنده اطلاعات لازم را برای کنترل انتقال انرژی مبادله می‌کنند. بر اساس وضعیت ارتباط و محدودیت‌های تعریف‌شده، سامانه می‌تواند توان را تنظیم کند یا انتقال را متوقف سازد.

یکی از سازوکارهای مرتبط، Foreign Object Detection (FOD) یا تشخیص جسم خارجی است. وجود برخی اجسام فلزی میان فرستنده و گیرنده ممکن است باعث جذب بخشی از انرژی و گرم‌شدن آن‌ها شود. سامانه FOD تلاش می‌کند شرایط مشکوک را شناسایی کند تا در صورت لزوم توان محدود یا انتقال متوقف شود.

FOD به معنی تشخیص بی‌خطای تمام اجسام یا حذف همه خطرهای حرارتی نیست. عملکرد آن به طراحی فرستنده و گیرنده، روش تشخیص و پیاده‌سازی محصول بستگی دارد. عبارت‌هایی مانند «محافظت هوشمند» نیز به‌تنهایی تضمین‌کننده عملکرد ایمن در تمام شرایط نیستند.

کنترل دما نیز در کنار تشخیص جسم خارجی اهمیت دارد. گوشی یا شارژر ممکن است بر اساس دمای اندازه‌گیری‌شده، توان را کاهش دهد یا شارژ را متوقف کند. دمای محیط، تهویه، استفاده هم‌زمان از گوشی و بار پردازشی دستگاه نیز بر وضعیت حرارتی اثر می‌گذارند. بنابراین افت سرعت پس از مدتی شارژ لزوماً نشانه خرابی نیست؛ برای تشخیص وضعیت غیرعادی باید شرایط استفاده و دمای دستگاه بررسی شود.

چرا توان اسمی با انرژی ذخیره‌شده در باتری برابر نیست؟

عدد وات اعلام‌شده برای شارژر بی‌سیم به قابلیت نامی یا سطح توان مشخصی از سامانه اشاره دارد؛ نه مقدار انرژی ذخیره‌شده در باتری. انرژی از ورودی شارژر تا باتری از چند مرحله عبور می‌کند و در این مسیر بخشی از آن ممکن است به گرما تبدیل شود.

این زنجیره یک مدل مفهومی است؛ معماری واقعی و محل اندازه‌گیری هر کمیت به طراحی دستگاه بستگی دارد. برای مثال، اندازه‌گیری توان ورودی شارژر یا خروجی گیرنده به‌تنهایی مشخص نمی‌کند چه مقدار انرژی در باتری ذخیره شده است.

برای مقایسه فنی شارژرهای بی‌سیم باید محل اندازه‌گیری، مدت آزمون، مدل گوشی، درصد شارژ اولیه، دمای محیط و شرایط استفاده مشخص باشند. مقایسه یک عدد لحظه‌ای از دو دستگاه، بدون کنترل این عوامل، برای نتیجه‌گیری درباره بازده یا سرعت شارژ کافی نیست.

محدودیت‌های فیزیکی و حرارتی افزایش سرعت شارژ

سرعت شارژ فقط به توان خروجی شارژر وابسته نیست؛ در سمت گوشی نیز درگاه، مدارهای قدرت، سلول باتری و سامانه مدیریت شارژ باید با شرایط الکتریکی و حرارتی سازگار باشند. به همین دلیل، حتی با وجود شارژر و گوشی سازگار، توان قابل‌استفاده ممکن است در طول شارژ تغییر کند.

در برخی گزارش‌های کاربران درباره شارژ بی‌سیم Qi2 و MagSafe، دمای گوشی حدود ۴۰ درجه سانتی‌گراد یا بیشتر و کاهش سرعت شارژ پس از گرم‌شدن گزارش شده است. این اعداد به دستگاه و شرایط گزارش‌شده مربوط‌اند؛ آستانه‌ای عمومی برای تمام گوشی‌ها یا معیار مستقلی برای تشخیص خرابی محسوب نمی‌شوند. تفسیر دما به محل اندازه‌گیری، دمای محیط، مدل دستگاه، قاب و منطق کنترل حرارتی وابسته است.

به همین ترتیب، تجربه یک کاربر از شارژ سریع‌تر یا خنک‌تر با یک شارژر خاص، به‌تنهایی برتری عمومی یک فناوری را ثابت نمی‌کند. برای مقایسه معتبر باید مدل دستگاه و شارژر، منبع تغذیه، درصد اولیه باتری، شرایط محیط و روش اندازه‌گیری مشخص باشند.

چطور فناوری‌های شارژ را با یکدیگر مقایسه کنیم؟

برای مقایسه فناوری شارژ دو گوشی، نباید فقط به نام استاندارد یا حداکثر توان اعلام‌شده توجه کرد. ابتدا باید مشخص شود هر دستگاه از چه پروتکل و نسخه‌ای پشتیبانی می‌کند، برای رسیدن به حداکثر سرعت به چه شارژر و کابلی نیاز دارد و توان اعلام‌شده تحت چه شرایطی قابل دستیابی است. دو گوشی با توان اسمی مشابه ممکن است از نظر سازگاری، Power Negotiation، معماری مدار شارژ و رفتار در طول فرایند شارژ تفاوت داشته باشند.

استانداردهای عمومی مانند USB Power Delivery برای تسهیل سازگاری میان محصولات مختلف طراحی شده‌اند؛ در مقابل، فناوری‌های اختصاصی ممکن است برای هماهنگی بیشتر میان گوشی، شارژر و گاهی کابل یک سازنده توسعه پیدا کنند. بنابراین، نه عمومی‌بودن یک استاندارد به‌تنهایی برتری آن را ثابت می‌کند و نه اختصاصی‌بودن یک فناوری به معنی عملکرد بهتر در همه شرایط است. مقایسه معتبر باید بر قابلیت‌های واقعی محصول و شواهد فنی متکی باشد.

فناوری‌های شارژ چه تفاوتی با یکدیگر دارند؟

خانواده‌های فناوری شارژ از نظر هدف، روش مدیریت توان و دامنه سازگاری یکسان نیستند. بعضی برای تعریف یک روش مشترک میان تجهیزات مختلف توسعه یافته‌اند و بعضی دیگر مجموعه‌ای از قابلیت‌ها و پیاده‌سازی‌های متعلق به یک سازنده را پوشش می‌دهند. جدول زیر تفاوت کلی این خانواده‌ها را نشان می‌دهد؛ جزئیات هر محصول همچنان به مدل و نسل آن وابسته است.

سازگاری پایه چه تفاوتی با حداکثر سرعت شارژ دارد؟

سازگاری پایه یعنی گوشی بتواند از منبع تغذیه، در یکی از حالت‌های پشتیبانی‌شده، انرژی دریافت کند. اما رسیدن به حداکثر سرعت به تطابق قابلیت‌های گوشی، شارژر و در صورت نیاز کابل بستگی دارد. بنابراین، شارژشدن گوشی با یک آداپتور به‌تنهایی نشان نمی‌دهد که تمام قابلیت‌های شارژ سریع آن فعال شده‌اند.

برای بررسی سازگاری، این تفاوت‌ها اهمیت دارند:

• درگاه یکسان، قابلیت یکسان نیست: دو محصول مجهز به USB-C ممکن است از پروتکل‌ها، ولتاژها یا توان‌های متفاوتی پشتیبانی کنند.
• USB PD و PPS دو قابلیت متفاوت‌اند: استفاده از PPS به پشتیبانی گوشی و منبع تغذیه از این قابلیت نیاز دارد.
• نام فناوری، نسل آن را مشخص نمی‌کند: پشتیبانی از Quick Charge یا SUPERVOOC باید در کنار مشخصات مدل و نسخه مربوط بررسی شود.
• کابل بخشی از زنجیره شارژ است: برخی حالت‌های پرتوان به قابلیت‌های الکتریکی یا شناسایی مشخص کابل وابسته‌اند. توان اسمی بالای کابل نیز لزوماً به معنی پشتیبانی از پروتکل اختصاصی یک سازنده نیست.
• توان اوج با توان پایدار تفاوت دارد: گوشی ممکن است فقط در بخشی از فرایند شارژ به حداکثر توان برسد و سپس بر اساس شرایط کاری، دما و وضعیت شارژ، توان ورودی را تغییر دهد.

اگر قصد بررسی مدل‌های موجود را دارید، می‌توانید انواع آداپتور شارژر گوشی را در وبسایت مجموعه پازل ببینید. همچنین برای تکمیل تجهیزات شارژ، می‌توانید کابل‌های شارژ و دیتا را هم بر اساس نوع درگاه و قابلیت‌های موردنیاز بررسی کنید.

در استفاده واقعی، ترکیب گوشی، شارژر و کابل چه اثری دارد؟

برای رسیدن به حداکثر سرعت شارژ، پشتیبانی از یک فناوری روی جعبه گوشی یا شارژر کافی نیست؛ باید دید هر سه جزء در کنار هم چه قابلیت‌هایی دارند. ممکن است گوشی با یک شارژر شارژ شود، اما به حداکثر توان اعلام‌شده نرسد؛ یا با تعویض کابل، رفتار شارژ تغییر کند. این تفاوت‌ها لزوماً نشانه خرابی نیستند، اما برای تشخیص علت آن‌ها باید سازگاری تجهیزات را از شرایط واقعی شارژ جدا کرد.

چهار سناریوی زیر نشان می‌دهند هنگام بررسی یک ترکیب واقعی، به چه نکته‌ای باید توجه کنید.

در هر چهار حالت، اصل بررسی یکسان است: ابتدا قابلیت‌های اعلام‌شده را مشخص کنید؛ سپس الزامات تجهیزات را بررسی کنید و در صورت نیاز، نتیجه را در شرایط معلوم اندازه بگیرید. تجربه یک کاربر یا نتیجه یک ترکیب خاص می‌تواند سرنخ بدهد، اما برای تعمیم به تمام گوشی‌ها، شارژرها یا کابل‌های یک برند کافی نیست.

برای بررسی سایر تجهیزات مرتبط با گوشی نیز می‌توانید به دسته‌بندی لوازم جانبی موبایل سر بزنید | پوشش برندهای معتبر لوازم جانبی با بهترین نسخه موجود در بازار ایران که شامل گارانتی معتبر شرکتی می‌باشند.

چطور قابلیت واقعی شارژ یک گوشی را بررسی کنیم؟

برای بررسی دقیق، بهتر است از مشخصات رسمی شروع کنید و بعد سراغ تجهیزات سازگار و آزمون عملی بروید. این ترتیب کمک می‌کند ادعای سازنده، قابلیت فنی و نتیجه اندازه‌گیری‌شده با یکدیگر اشتباه گرفته نشوند.

برای ارزیابی فناوری شارژ، کدام اطلاعات اهمیت دارند؟

جمع‌بندی نهایی: چه زمانی می‌توان درباره سرعت شارژ یک گوشی نتیجه گرفت؟

برای قضاوت درباره شارژ یک گوشی، سه پرسش را از هم جدا کنید: دستگاه چه قابلیتی دارد؟ چه تجهیزاتی برای استفاده از آن قابلیت لازم‌اند؟ و در شرایط واقعی چه عملکردی اندازه‌گیری شده است؟ پاسخ این سه پرسش از منابع متفاوتی به دست می‌آید؛ مشخصات رسمی قابلیت اعلام‌شده را نشان می‌دهد، بررسی سازگاری تجهیزات امکان استفاده از آن را روشن می‌کند و آزمون کنترل‌شده عملکرد را در شرایط مشخص می‌سنجد.

اگر پاسخ یکی از این پرسش‌ها روشن نیست، نتیجه را نیز باید محدود و مشروط بیان کرد؛ نه اینکه از یک عدد یا نشانه، درباره کل فناوری نتیجه بگیریم.

نکته نهایی این دانشنامه همین است: توان اسمی می‌گوید چه چیزی روی کاغذ اعلام شده؛ سازگاری مشخص می‌کند چه چیزی امکان‌پذیر است؛ و اندازه‌گیری نشان می‌دهد در شرایط آزمون چه اتفاقی افتاده است. این سه را یکی نگیرید.
